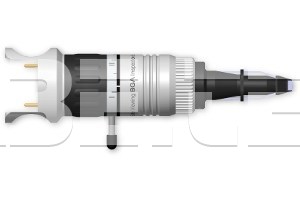

Objektív na bočné prezeranie BGA 90°, s ultra malou sondou OP-006 570

• Objektív v bočnom prezeraní BGA komponentov.
• Pripája sa k digitálnym alebo analógovým video mikroskopom Optilia.
• Prevedenie s ultra malou optickou sondou.
• Obsahuje ultra malú optickú sondu (možno dokúpiť aj ako náhradný diel).

Technické parametre objektívu:

• Dopadajúce predné osvetlenie: vstavané dvojité LED mikrohranoly s dlhou životnosťou, studená biela.

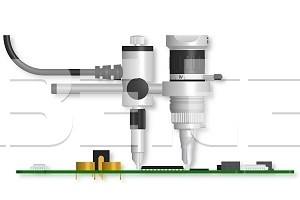

• Pripojiteľné prenášané zadné osvetlenie: pripojiteľné LED mikrohranoly s dlhou životnosťou, studená biela.
• Samostatne stojace prenášané zadné osvetlenie: kefkové LED optické vlákna s dlhou životnosťou, studená biela.
• Kontrolný systém intenzity svetla: individuálne nastavenie predného a zadného osvetlenia s elektronickým stmievačom.
• Napájanie: predné svetlo pomocou kamery (USB2.0 z PC), zadné svetlo pomocou externého napájania, kefkové osvetlenie pomocou batérie alebo externého napájania.
• Rozmery: 165 x 50 x 36 mm.
• Hmotnosť: 200 g.

Technické parametre optickej sondy:

• Zväčšenie: ~ 350x - 25x.
• Rozsah zaostrenia: ~ 0,2 - 40 mm.
• Zorné pole: ~ 1,0 - 20 mm.
• Požadovaná voľná pracovná plocha: ~ 0,6 - 0,8 mm.

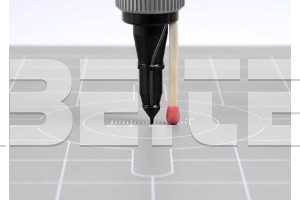

• Hrúbka optickej sondy: 0,8 mm.
• Šírka optickej sondy: 3,4 mm.
• Stopa optickej sondy: 0,4 x 3,4 mm.
• Hmotnosť: 10 g.

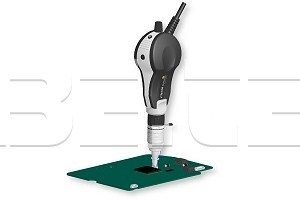

Používa sa na kontrolu spájkovaných spojov na súčiastkach BGA, µBGA, CSP a lícnych čipoch. Optická hlava je prispôsobená tak, že sa dostane (aj pri vysokej zástavbe súčiastok) na plochu 3,4 x 0,8 mm. Tento objektív sa jednoducho nasadzuje na mikroskop Flexia zacvaknutím. Okrem kontroly BGA je možné tento objektív používať aj na bočné prezeranie spájkovacej pasty, zmesi tavidiel, zmáčanie, a súčasne umožňuje kontrolu všetkých súčiastok. Vstavané diódy LED s vysokou intenzitou a dlhou životnosťou dávajú primerané chladné osvetlenie bez nutnosti použitia externého zdroja svetla.

Najmodernejšie BGA objektívy s radom sond s bočným pohľadom sú spoľahlivým prostriedkom pre vizuálnu kontrolu spájkovaných spojov BGA, µBGA, CSP a Flip-Chip komponentov so spodnou výškou do 0,04 mm (40 mikrónov). Výmenné optické sondy sú kľúčovými prvkami kontrolného systému Optlia BGA a dajú sa ľahko pripojiť ku kamerám Flexia 5.0 MPx či inšpekčným mikroskopom.

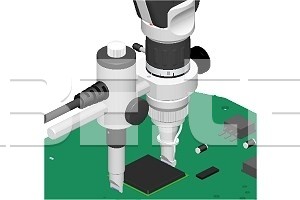

Starostlivý dizajn Optilia BGA kontrolných systémov poskytuje vďaka kombinácii s BGA objektívmi vysokú flexibilitu, ktorá poskytuje najvyššiu kvalitu obrazu. Ultra štíhle prevedenie umožňuje kontrolu aj veľmi hustých návrhov DPS. Ultra malá veľkosť BGA sond potrebuje iba 0,8 mm voľného priestoru pre vytvorenie obrazu spájkovacích guličiek pod BGA, µBGA či CSP súčiastkami.

Všetky Optilia BGA šošovky obsahujú vysokointenzívne LED osvetlenie s dlhou životnosťou, s elektronickým ovládaním uzávierky, ktoré poskytujú optimálne biele svetlo bez nutnosti externého zdroja svetla.

Zväčšenie šošoviek je možné meniť od približne 25x (~ 50 mm pracovná vzdialenosť) do 350x (~ 0,3 mm pracovná vzdialenosť). Optilia BGA šošovky a optické sondy sú konštruované s použitím kovového, ESD chráneného krytu a presnej optiky s mechanickou ochranou proti nárazu.

Obsah balenia:

• Objektív na bočné prezeranie BGA s nízkou clonou a ultra malou optickou sondou.
• Ochranné kryty.
• Užívateľská príručka.
