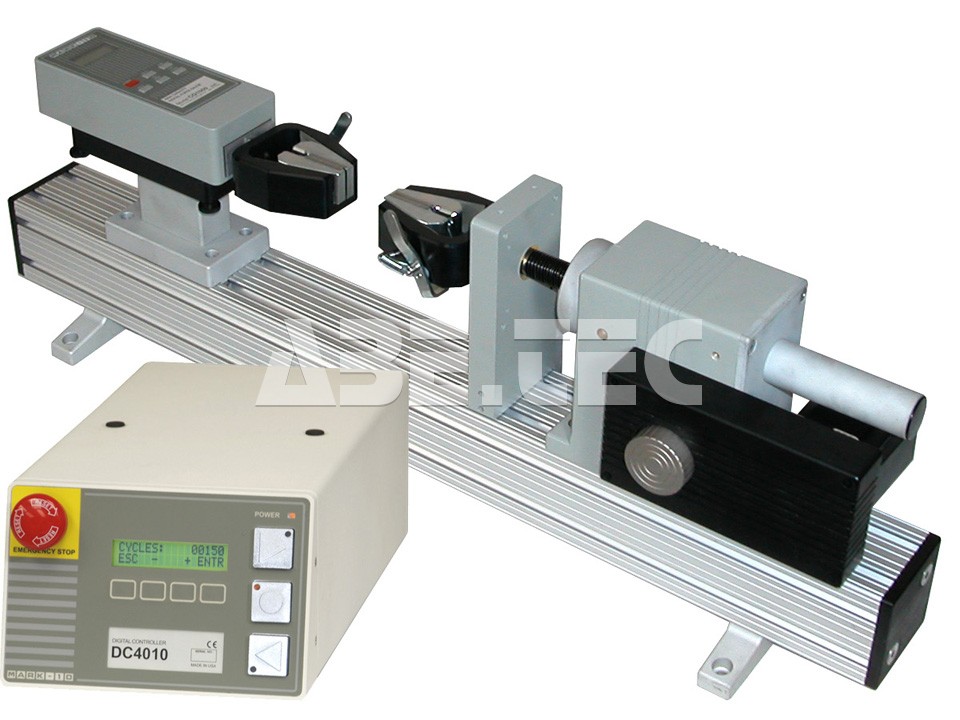

Motorizované skúšobné zariadenie TSFM500H-DCE horizontálne

Obj. číslo:

106001165

Výrobca:

Kategória:

Motorizované stojany

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Maximálna sila: 2200 N [500 lb].
Maximálna dráha: 102 mm [4"].
Horizontálne prevedenie.
Rozsah rýchlostí: 0,2 - 150 mm/min [0,01 - 6 in/min].
Presnosť rýchlosti: ± 0,2% nastavenia, ± 0% zmena pri zaťažení.

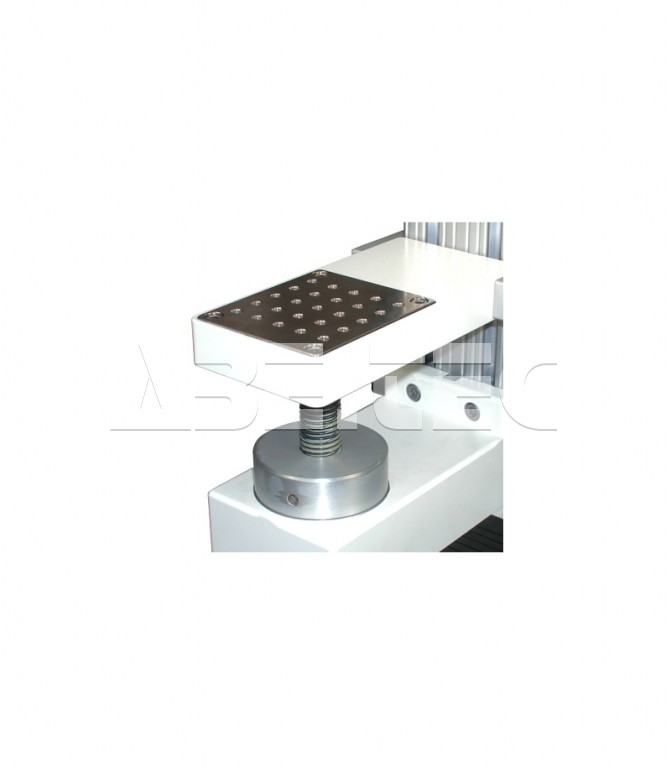

Záťažový stôl s 25 otvormi #10-32 UNF na montáž prípravku.
Univerzálny napájací zdroj: 80 - 250 V str.
Ručné ovládanie dráhy gombíkom.
Montážne otvory na montáž na stôl.
Základňu je možné odstrániť pre alternatívnu montáž.
Zariadenie je zlučiteľné so všetkými meračmi sily, príslušenstvom a svorkami Mark-10.
Značka CE.

Pokročilé motorizované skúšobné zariadenie na meranie sily TSFM500-DCE ponúka všetky mechanické vlastnosti motorizovaného skúšobného zariadenia TSFM500HE vrátane silovej kapacity 2200 N, veľké svetlosti a hĺbky hrdla, robustná konštrukcia, krokový motor brániaci zmene rýchlosti pri zaťažení a rad ďalších.

Zariadenie TSFM500H-DCE ponúka rozšírené moľnosti, vrátane riadenia pomocou počítača, programovateľného cyklovania, automatického návratu ai.

Zariadenie TSFM500H-DCE sa dodáva so štyrmi háčikmi (malým, stredným, veľkým a zvlášť veľkým), doskou adaptéra 1/2-20F, kompresnými doskami 2" a 3", dvoma spojkami (#10-32 a 5/16-18) a sadou kľúčov.

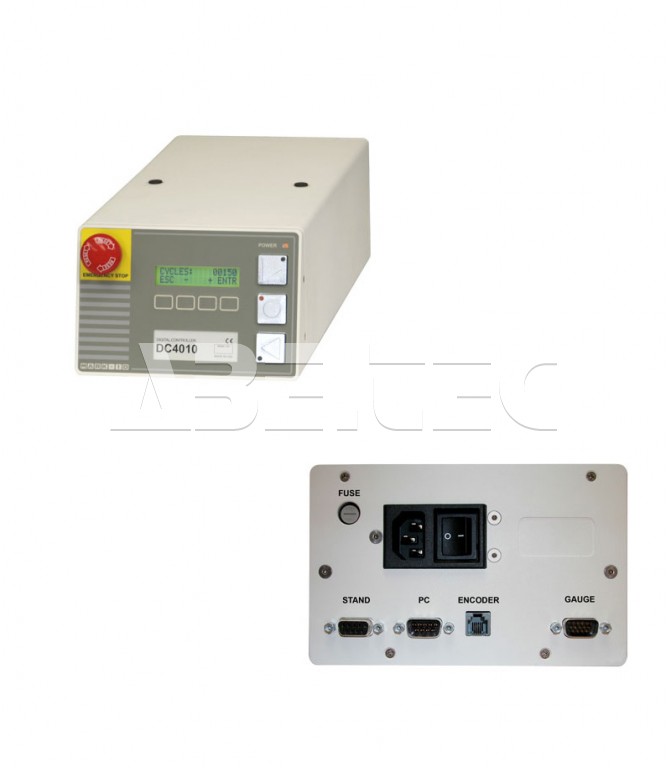

Funkcia ovládača, technické charakteristiky:

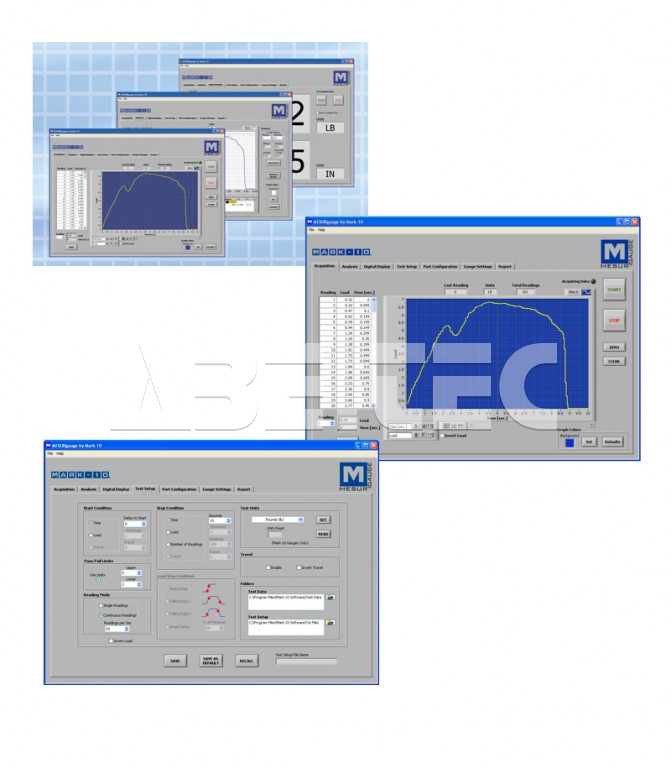

Riadenie pomocou počítača
Port RS-232E slúži ako rozhranie s počítačom. Skúšobné zariadenie prijíma rad povelov, týkajúcich sa pohybu skúšobného zariadenia a funkcií merania sily. Na riadenie pomocou počítačom sú potrebné tieto doplnky:

Merač sily radu CG.
Sériový kábel 09-1056E.
Multifunkčný kábel 09-1143E.

Ochrana pred preťažením
Chráni merač sily pred preťažením (vyžaduje merač sily radu CG a multifunkčný kábel 09-1143E). Užívateľ programuje požadované percento plnej stupnice merača. Nastaviteľná analógová hodnota výstupného napätia umožňuje spojenie skúšobného zariadenia s prakticky ľubovoľným meračom sily, ktorý má analógový výstup.

Automatický návrat
Krížová hlava sa pohybuje na koncový vypínač alebo nastavenú hodnotu sily (vyžaduje merač sily radu CG), zastaví sa a vracia sa v opačnom smere maximálnou rýchlosťou na druhý koncový vypínač alebo nastavenú hodnotu.

Cyklovanie / Pokojová doba
Krížová hlava sa pohybuje hore a dole medzi koncovými vypínačmi alebo nastavenými hodnotami sily (vyžaduje merač sily radu CG). Konfigurova» je moľné aľ 99 999 cyklov. Pokojová doba umožňuje operátorovi naprogramovať dobu až 9 999,9 sekúnd v intervaloch 0,1 s, počas ktorej krížová hlava zostane na limitoch.

Programovateľné funkcie tlačidla UP/DOWN
Funkciu tlačidla hore a dole je možné konfigurovať v troch užívateľských režimoch:

Maintained: krátke stlačenie dáva trvalý pohyb až do stlačenia tlačidla STOP;
Momentary: krížová hlava sa pohybuje iba po dobu stlačenia tlačidla;
Auto: krátke stlačenie dáva trvalý pohyb, zatiaľ čo pridržanie stlačeného tlačidla dáva momentálny pohyb.

Nezávislé rýchlosti Up a Down
Programovateľné nezávislé rýchlosti v smere hore a dole.

Voliteľné jednotky merania rýchlosti (in/min & mm/min)

Ochrana heslom
Bráni neoprávneným zmenám skúšobných parametrov.

Neobsahuje integrované meranie dráhy. Informácie o dráhe sú k dispozícii iba prostredníctvom externého digitálneho zobrazenia dráhy TSF001E, vyžadujúceho prídavný sériový port na počítači. Pre integrované riešenie s plným riadením pomocou počítača vrátane vzdialenosti dráhy viď skúšobné zariadenie model ESM301E.

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment meračov sily a upínacích prípravkov

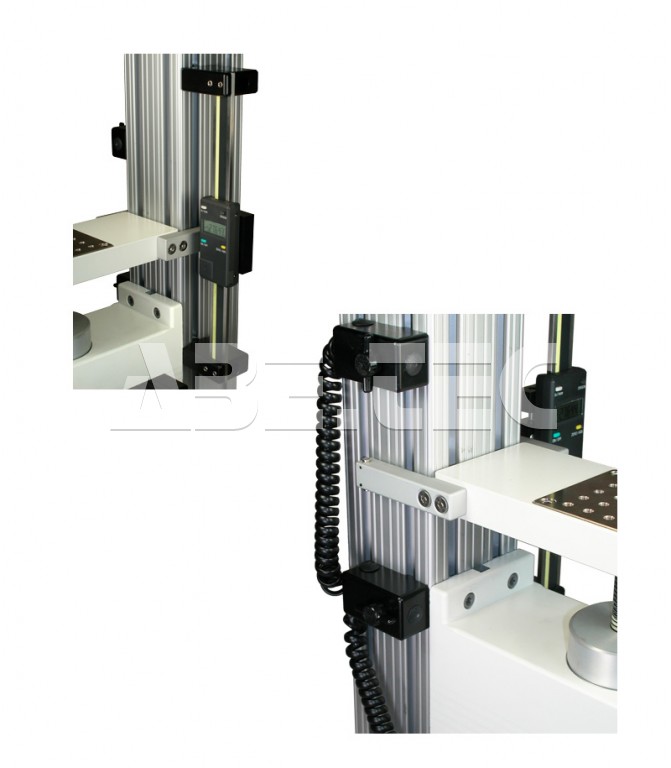

Digitálne zobrazenie dráhy Dráha 152 mm [6"], rozlíšenie 0,01 mm [0,0005"], výstup SPC pre automatizovaný zber dát.	TSF001E
Súprava koncového vypínača Súprava horných a dolných nastaviteľných polovodičových koncových vypínačov. Opakovateľnosť až 0,03 mm [0,001"].	TSFM002E
Sériový kábel, od ovládača do počítača Obojsmerná komunikácia s počítačom, umožňuje riadenie pomocou počítača. Ďalej prenáša silové údaje z ovládača do počítača.	09-1066E
Adaptér RS-232 do USB Prevádza RS-232 na výstup USB. Obsahuje kábel USB a inštalačné CD.	RSU100E
Sériový kábel, od merača do počítača Spája merač sily BG s počítačom. Obchádza ovládač.	09-1048AE
Predĺženie stĺpika Stĺpik je možné predĺžiť podľa potreby zákazníka.
Súprava pre vodorovnú / nástennú montáž Sada montážnych prvkov na pripevnenie k stĺpiku skúšobného zariadenia na mieste základne.	TSF002E

Motorizované skúšobné zariadenie TSFM500H-DCE horizontálne

Technické dáta na porovnanie Motorizované skúšobné zariadenie TSFM500H-DCE horizontálne

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Silová kapacita	2200 N
Maximálna dĺžka dráhy	102 mm
Rozsah rýchlostí	0.2 - 150 mm/min
Možnosť pripojenia k PC	ano

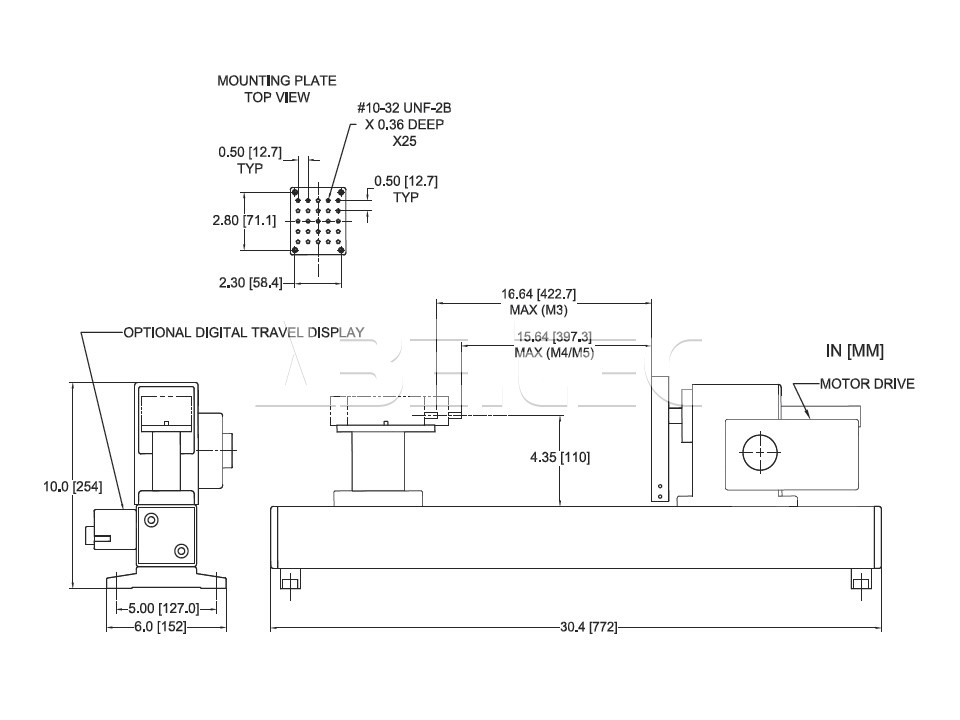

Rozmery	152.0 x 772.0 x 254.0 mm
