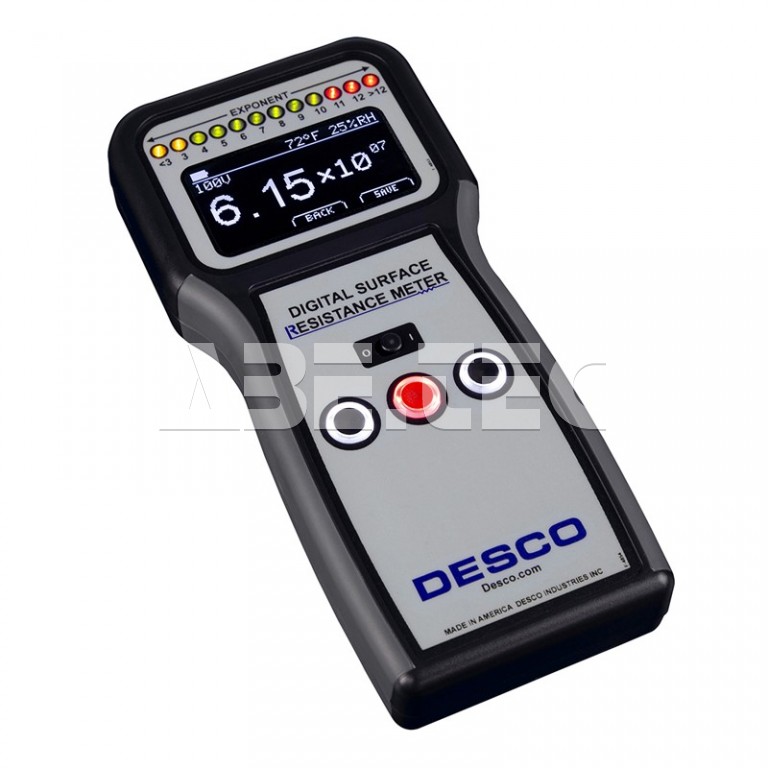

Merač povrchového odporu, digitálny, samostatný, 19291

• Digitálny merač povrchového odporu je určený na meranie odporu point-to-point (RTT) alebo povrchového odporu (Rg).
• V súlade s EN 61340-5-1 a IEC 61340-2-3.
• Meranie odporu s presnosťou ± 10% (± 20% pre hodnoty povrchového odporu 1 x 10¹¹ Ohm a viac).
• Rozsah odporu 10³ ~ 10¹² Ω.
• Záťažové napätie 10V a 100V ± 5%.
• Elektrifikačna perióda cca 15 sekúnd.
• Meria tiež okolitú teplotu a relatívnu vlhkosť vzduchu.
• Vnútorný odpor možno merať pomocou jednej 2,2 kg elektródy a vodivé dosky (nie je súčasťou dodávky).
• Veľký OLED displej.

Veľký OLED displej

Zobrazuje hodnotu rezistancia a exponent, teplotu, relatívnu vlhkosť a testovacie napätie.

Vnútorná pamäť

Ukladá a zobrazuje až 100 záznamov meraní - rezistenciu, teplotu, vlhkosť a testovacie napätie.

Mód stability merania

Nastavuje 15sekundovém periódu elektrifikácia pre požiadavky testovania.

Rozdeľovníky elektród

Rozdeľujú 2,27 kg elektródy na vzdialenosť 25 a 91 cm. Určené pre meranie point-to-point rezistancia (RTT) podľa požiadaviek IED 61340-2-3 a IEC 61340-4-1.

Štítky pre miesta merania (sada 25 ks)

Označujú oblasti a materiály určené na meranie povrchovej rezistivity.

Digitálna kontrola povrchového odporu

Meranie odporu point-to-point (RTT) alebo povrchového odporu (Rtg) pracovnej dosky, podláh, odevov, obalov a ďalších materiálov v súlade s ESD smernicami: ESD TR53, ANSI / ESD S4.1, ANSI / ESD S7.1, ANSI / ESD STM97.1 a ďalšími dokumentmi.

Rozsah odporu: 1 x 10³ - 1 x 10¹²

Určuje, či je povrch disipatívny, vodivý alebo izolačné pre kontrolu ESD aplikácií v elektronickej výrobe alebo manipulačným prostredia.

Záťažový test pod napätím (10V alebo 100V ± 5%)

Spĺňa požiadavky ANSI / ESD S20.20 na testovanie rezistancia výrobku a overovania zhody.

Voliteľné skúšobné napätie

Je možné prepnúť na vhodné skúšobné napätie (10V pre testovanie <1 x 10⁶ alebo 100V pre testovanie> 1 x 10⁶) v automatickom móde, alebo je možné nastaviť fixné napätie 10V v HOLD móde.

Technická špecifikácia

• Rozsahy rezistancia: 1 x 10³ - 1 x 10¹² Ohmov (napätie 10V), 1 x 10⁶ - 1 x 10¹² Ohmov (napätie 100V).
• Presnosť: ± 10% (± 20% pre hodnoty odporu 1 x 10¹¹ a vyššie).
• Presnosť záťažového napätia: ± 5% pri napätí 10V aj 100V (odp. EN 61340-2-3).
• Napájanie: 2 x AA alkalické batérie.
• Životnosť batérie: cca 1 500 meraní.
• Prevádzková teplota: 0 - 40 ° C.
• Rozmery merača: 206 x 104 x 38 mm.
• Hmotnosť merača: 0,3 kg.
