Merač povrchového odporu, digitálne, sada, 19290

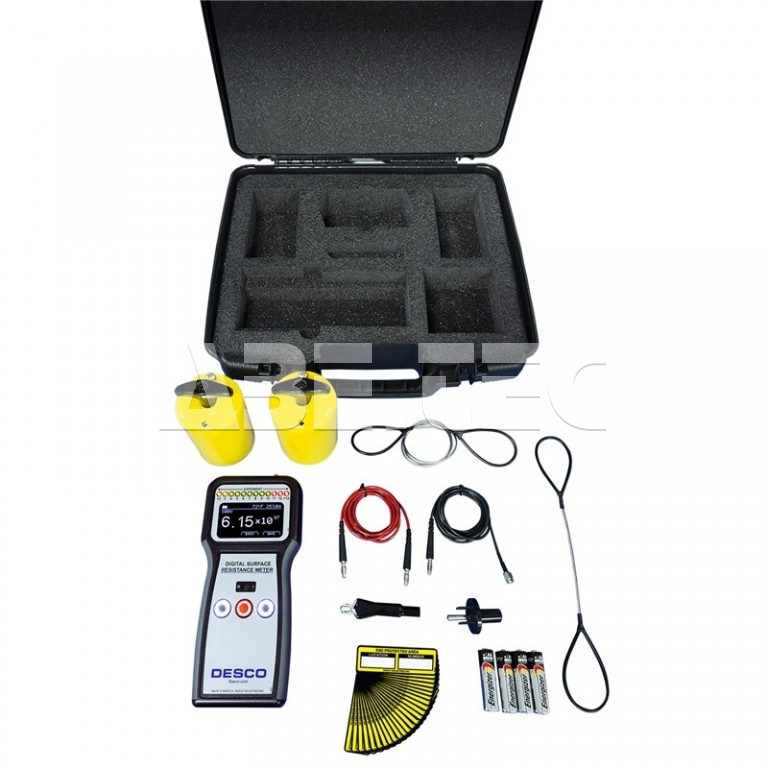

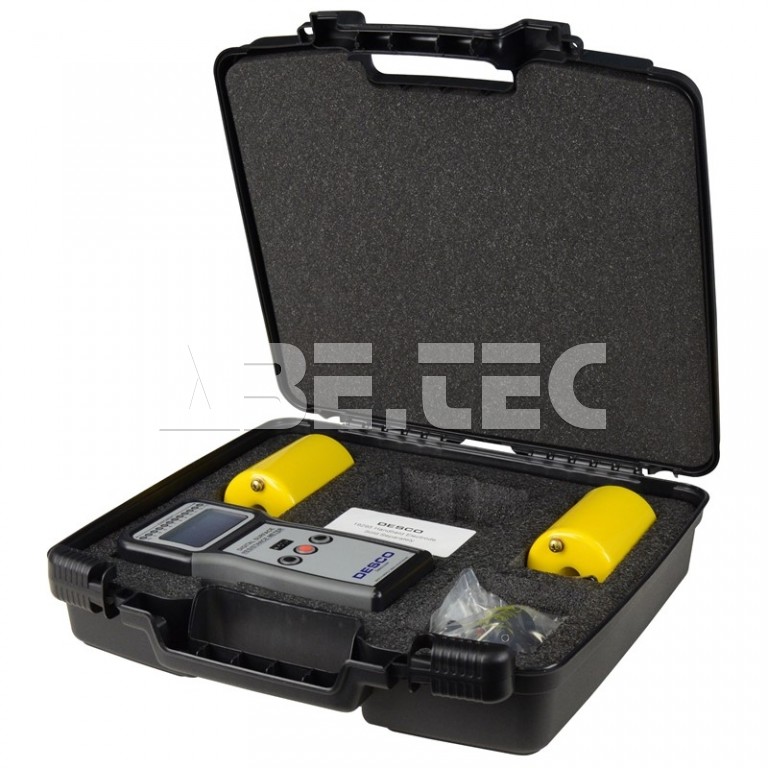

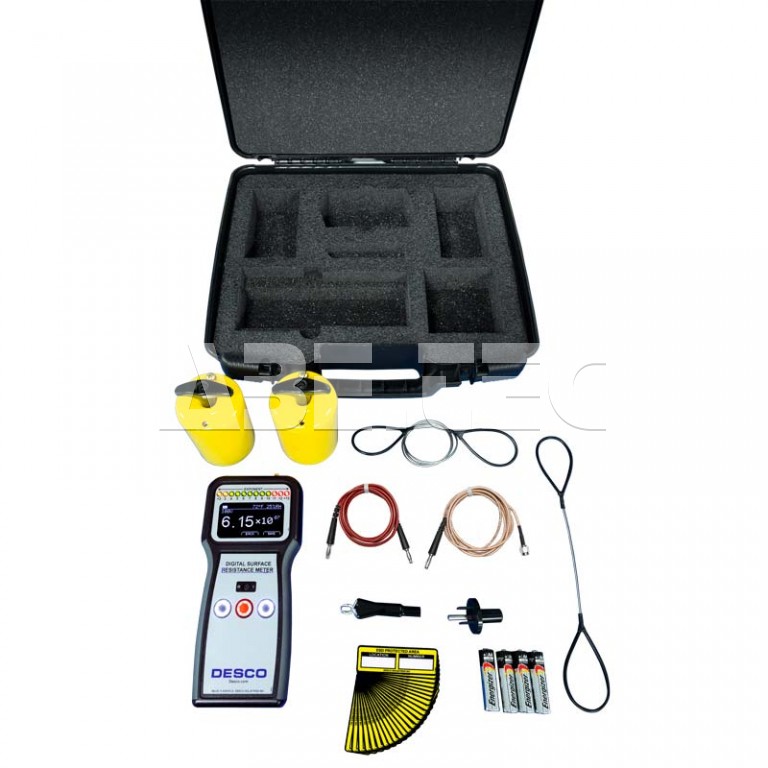

• Súprava digitálneho merače povrchového odporu obsahujúci navyše meracie káble, elektródy a prenosný kufrík.
• Digitálny merač povrchového odporu je určený na meranie odporu point-to-point (Rp-p) alebo povrchového odporu (Rg).
• V súlade s EN 61340-5-1 a IEC 61340-2-3.
• Rozsah odporu 10³ ~ 10¹² Ω.
• Záťažové napätie 10V a 100V ± 5%.
• Elektrifikačné perióda cca 15 sekúnd.
• Meria tiež okolitú teplotu a relatívnu vlhkosť vzduchu.

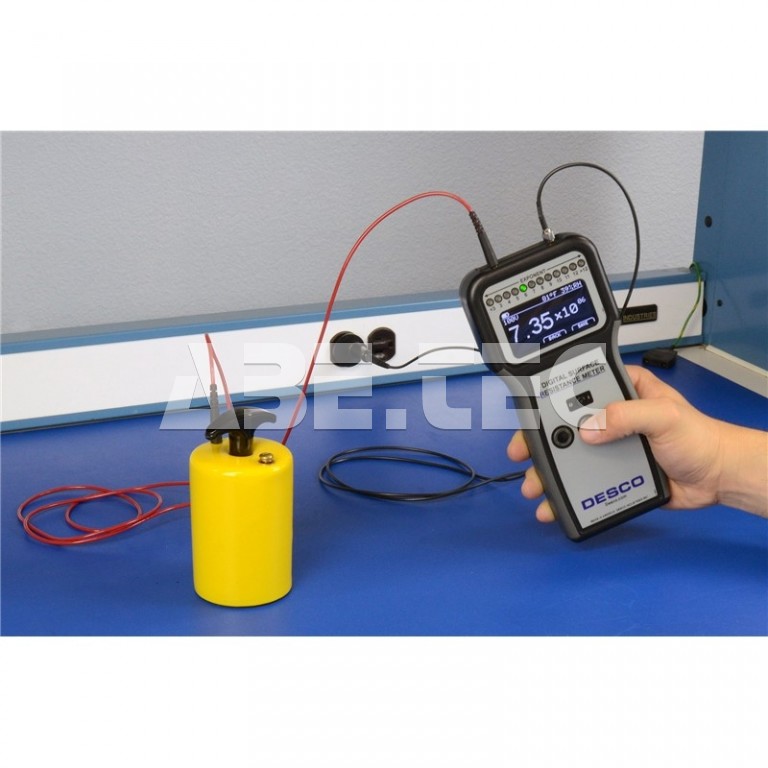

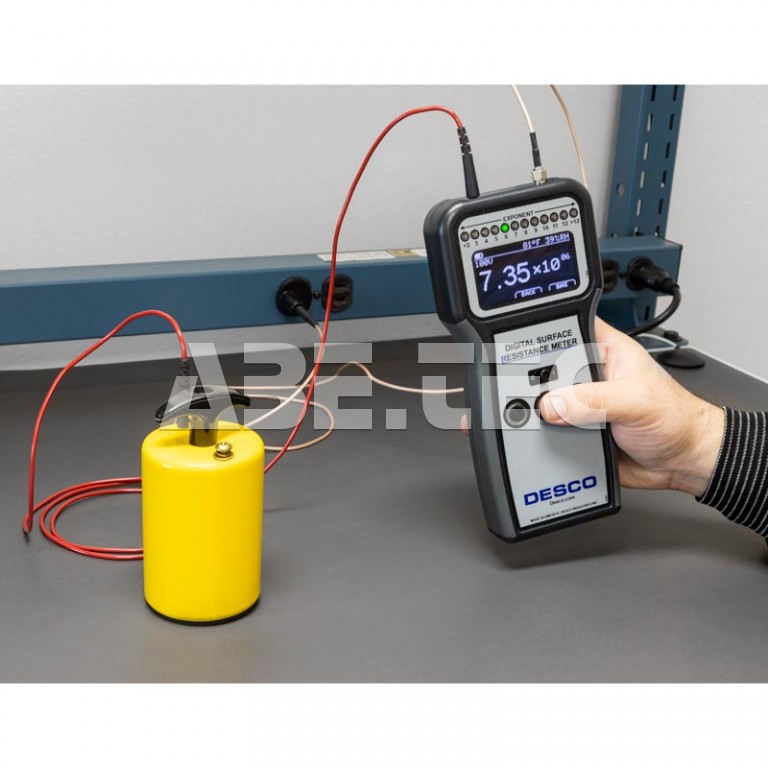

• Vnútorný odpor možno merať pomocou jednej 2,2 kg elektródy a vodivé dosky (nie je súčasťou dodávky).
• Veľký OLED displej.
• Interné pamäñ pre max. 100 záznamov.

Veľký OLED displej

• Zobrazuje hodnotu a exponent odporu, teplotu, relatívnu vlhkosť a skúšobné napätie.

Vnútorná pamäť

• Ukladá a zobrazuje až 100 meraní. Zachytáva odpor, teplotu, vlhkosť a skúšobné napätie.

Režim stability merania

• Nastavuje 15sekundovém periódu elektrifikácia pre skúšobné požiadavky.

Vymedzovače pre elektródy

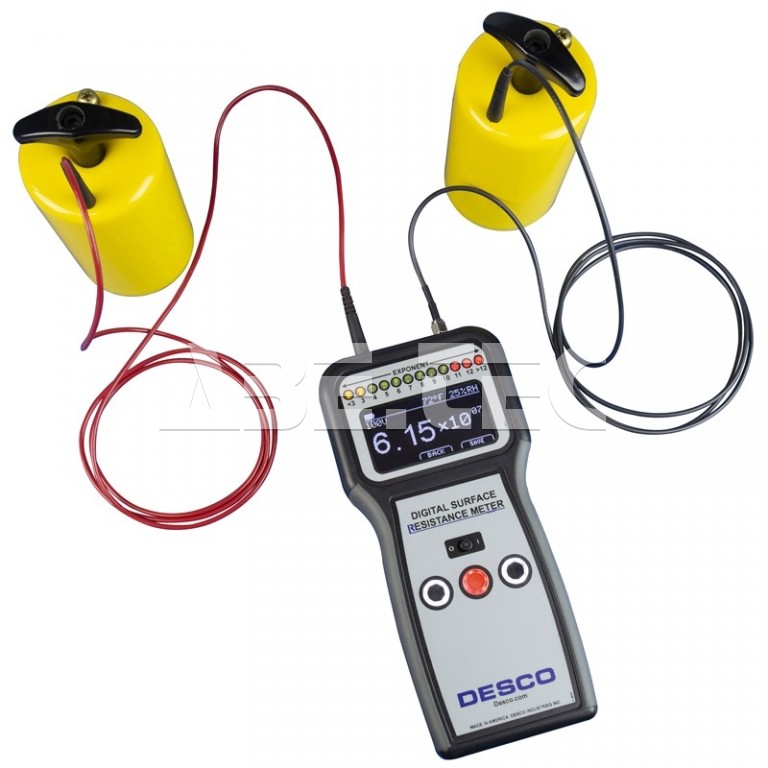

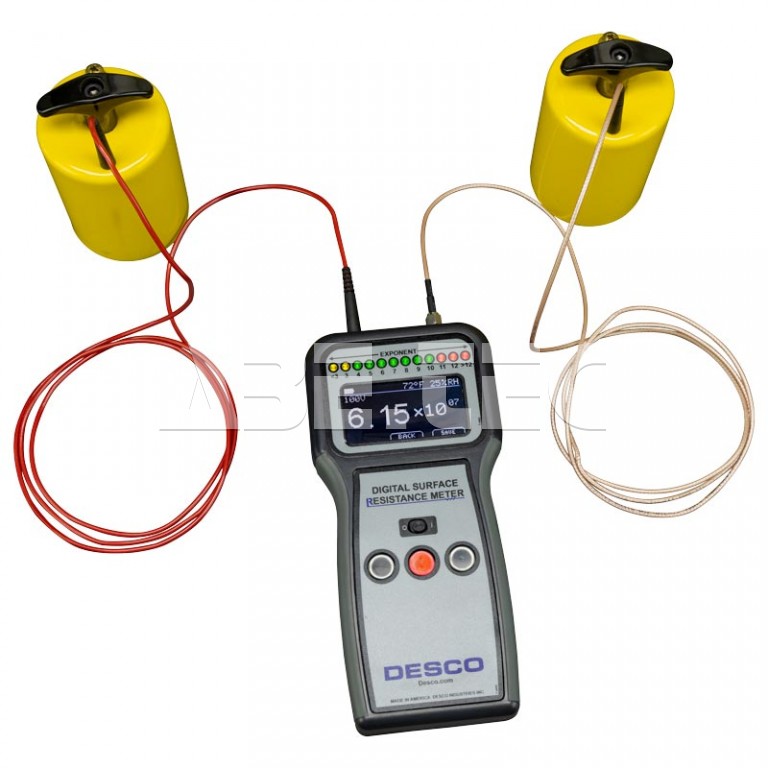

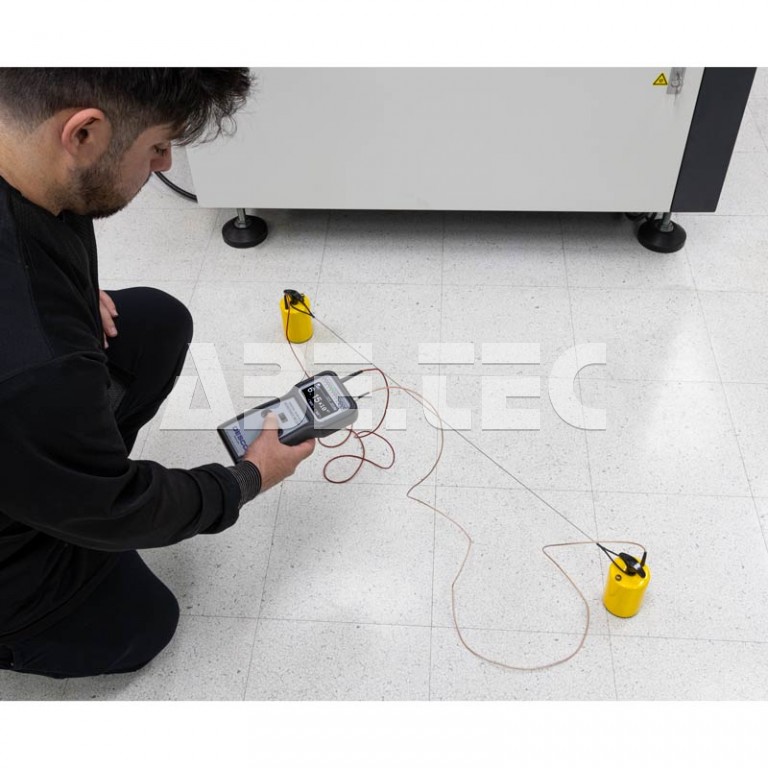

• Umiestni elektródy 2,27 kg na vzdialenosť 25 cm a 91 cm, podľa požiadaviek na meranie point-to-point odporu (RTT) podľa IEC 61340-2-3 a IEC 61340-4-1.

Štítky umiestnenie merania (balenie 25 ks)

• Označujú a trasuje oblasti a materiály s meraným povrchovým odporom.

Súprava na meranie povrchového odporu pre digitálne meranie súladu

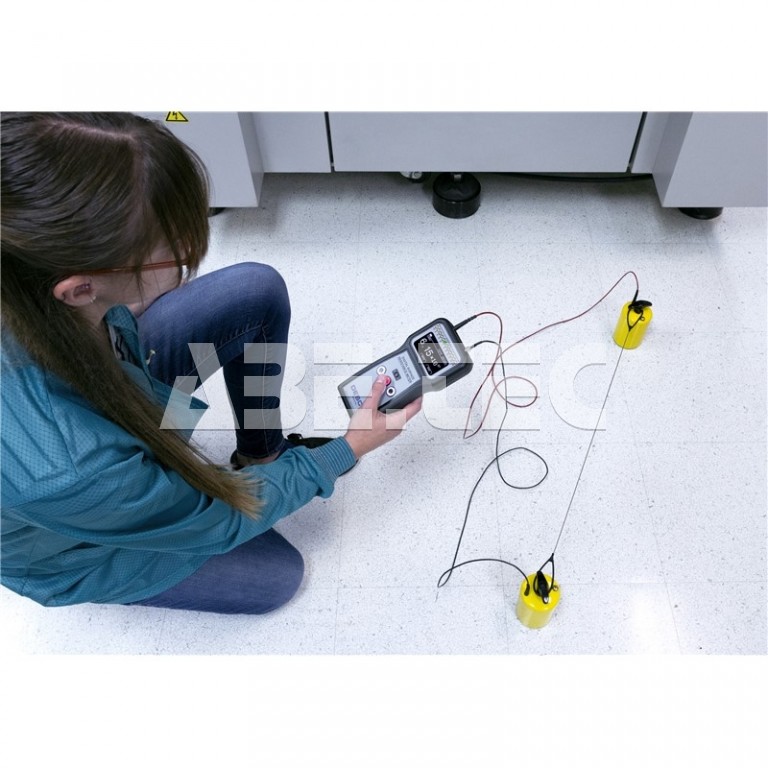

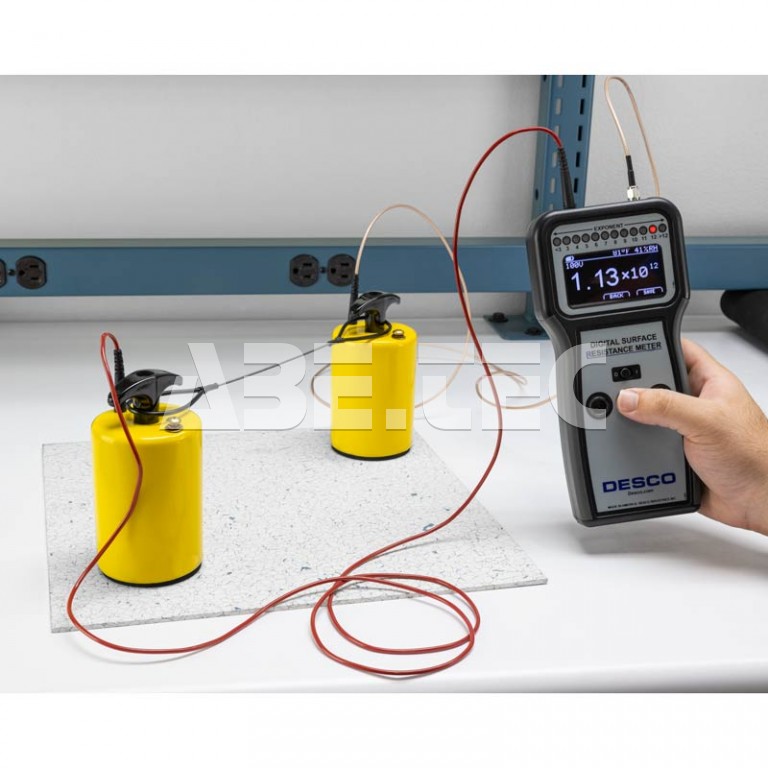

• Meria point-to-point odpor (RTT) pracovných plôch, podlahových systémov, odevov, obalov a ďalších materiálov v súlade s IEC 61340-2-3 a IEC 61340-5-1.

Rozsah odporu: 1 x 10³ - 1 x 10¹²

• Určuje, či je povrch disipatívny, vodivý alebo izolačné pre kontrolu ESD aplikácií v elektronickej výrobe alebo manipulačným prostredia.

Voliteľné skúšobné napätie

• Je možné prepnúť na vhodné skúšobné napätie (10V pre testovanie <1 x 10⁶ alebo 100V pre testovanie> 1 x 10⁶) v automatickom móde, alebo je možné nastaviť fixné napätie 10V v HOLD móde.

Kruhové elektródy ako súčasť príslušenstva

• Meria povrchový odpor podľa IEC 340-2-3, skúšobná metóda uvedená v tabuľke 3 v EN 61340-5-1.

Ručné elektróda ako súčasť príslušenstva

• Spĺňa požiadavky na meranie odporu podľa IEC 61340-2-3, IEC 61340-4-1, ANSI / ESD STM2.1 a IEC 61340-4-5.

NIST kalibrácie s certifikátom

• Kalibrácia so schválenými postupmi a nadväznosť na normy Národného inštitútu štandardov a technológie.

Technická špecifikácia

• Rozsahy rezistancia: 1 x 10³ - 1 x 10⁶ Ohm (napätie 10V), 1 x 10⁶ - 1 x 10¹² Ohmov (napätie 100V).
• Presnosť: ± 10% (± 20% pre hodnoty odporu 1 x 1012 a vyššie).
• Presnosť merania teploty: ± 10%.
• Presnosť merania relatívnej vlhkosti: ± 10 číslic.
• Napájanie: 4 x AA alkalické batérie.
• Životnosť batérie: cca 1 500 meraní.
• Displej: OLED, 2,7" diag., Rozlíšenie 128 x 64 px.
• Kapacita vnútornej pamäte: 100 záznamov.
• Prevádzková teplota: 5 - 30 °C.
• Rozmery merača: 100 x 210 x 32 mm.
• Hmotnosť merača: 0,4 kg.
• Rozmery kufríka: 381 x 368 x 89 mm.
• Hmotnosť súpravy: 5,9 kg.
• Externý elektródy: 2,27 kg, priemer 60 mm (odp. EN 61340-2-3).

Súprava digitálneho merače povrchového odporu obsahujúci navyše meracie káble, elektródy a prenosný kufrík.
