Manuálna IR rework stanica s kamerou EXPERT 05.6 IXH

Softvérovo riadená rework stanica s kamerou, určená na opravy malých a stredne veľkých obvodových dosiek.

Manuálna oprava BGA, QFP a socketov

• Flexibilita

Zvládne rôzne veľkosti a tvary dosiek plošných spojov a komponentov.

• Multifunkčnosť

Jedno zariadenie pre všetky procesy, vrátane odpájania, čistenia podložiek, polohovania podporované kamerou a spájkovania.

• Softvér

Jednoduchý, intuitívne, kompatibilné s tabletmi.

• Systém spodného ohrevu

Infračervené výhrevné teleso, variabilná ohrevná plocha.

• Presnosť

Presné umiestnenie zaistené kamerou.

• Plug and Play

Kompaktný formát, inovatívny dizajn a intuitívne ovládanie na profesionálne ručné prepracovanie.

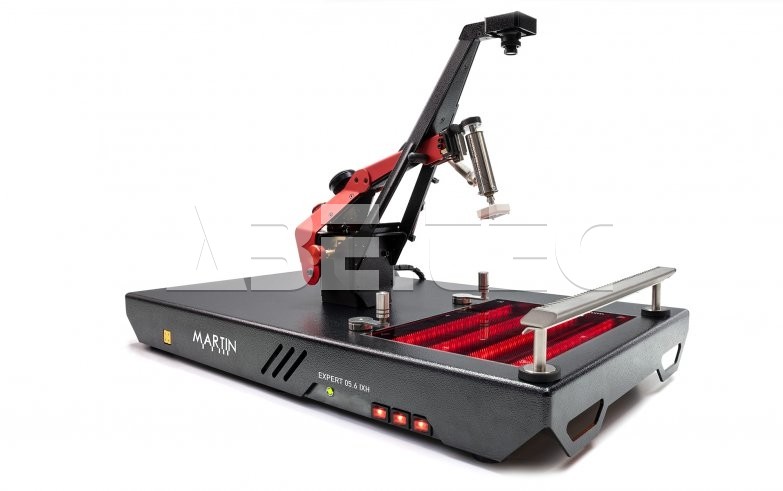

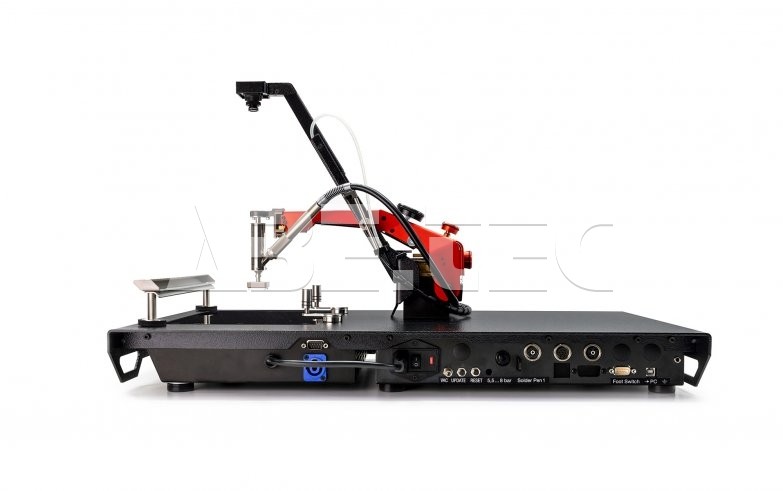

EXPERT 05.6 IXH

Rework stanica s 2 000 W vykurovacím výkonom vďaka IR technológii umožňuje rovnomerné vykurovanie na ploche 185 x 245 mm² a zabraňuje mechanickému namáhaniu vplyvom teplotných rozdielov počas procesu. Kamera s vysokým rozlíšením poskytuje rýchle, presné a reprodukovateľné výsledky umiestnenia. Opraviť a umiestniť dokážete aj tie najmenšie komponenty o veľkosti 1 x 1 mm².

Užívateľsky prívetivé ovládanie zaisťuje softvér EASYSOLDER 07 s dotykovým ovládaním. Môžete vytvárať, upravovať a ukladať reflow profily s individuálnymi teplotnými parametrami, čím zaistíte vysokú spoľahlivosť procesu a opakovateľné spájkovanie. Expert 05.6 IXH je precízne, nákladovo efektívne riešenie pre kompletný proces prepracovania na jednej jednotke.

Technická špecifikácia

• Spotreba energie: 2 500 VA.
• Výkon spájkovacieho pera: 300 W, 35 l/min.
• Výkon spodného predohrevu: 500 - 2000 W.
• Spodný predohrev: 4 x IR lampa.
• Veľkosť spodného predohrevu: 185 x 245 mm².
• Max. veľkosť DPS: 200 x 260 mm².
• Napájanie: 1 fázové, 230 VAC, poistka 16 A.
• Stlačený vzduch: čistý, suchý vzduch.
• Tlak vzduchu: 5 – 8 barov, 100 l/min.
• Prietok vzduchu: 2 - 35 l/min.
• Rozlíšenie CMOS kamery: 1600 x 1200 px, USB2.
• Rozmery: 660 x 360 x 390 mm.
• Hmotnosť: 22 kg.
