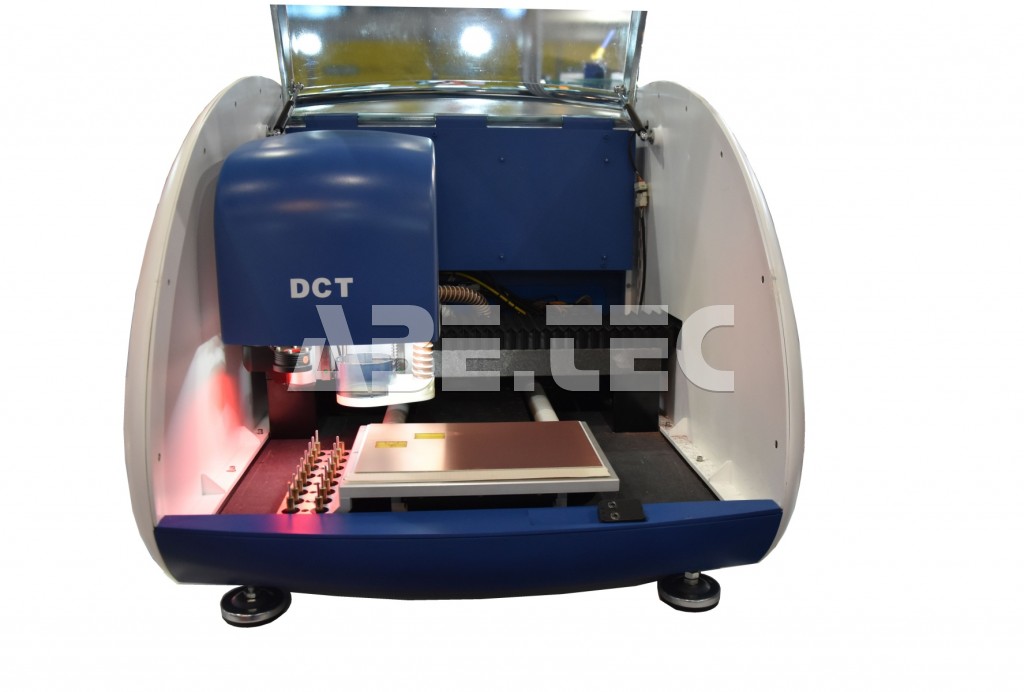

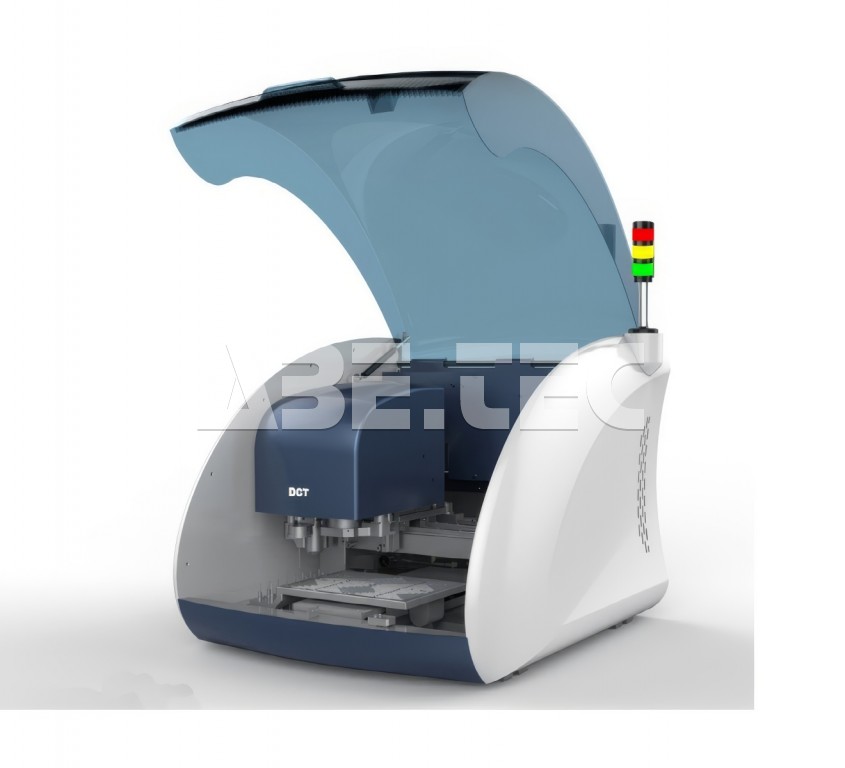

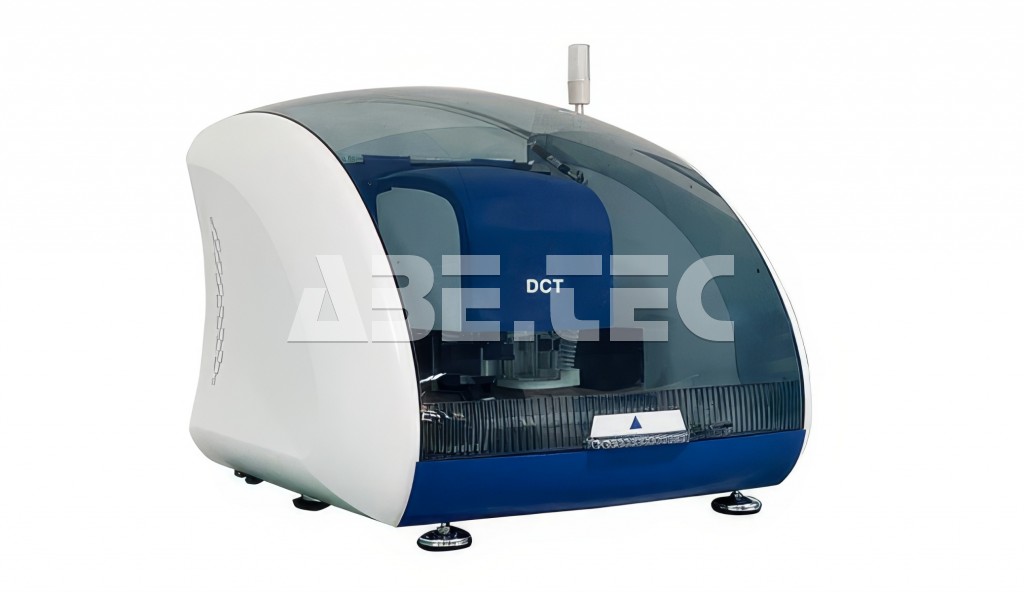

Laserový a mechanický robot na spracovanie DPS DCT HybriDo 300

Všestranný robot na výrobu a spracovanie DPS

Dvojhlavý laserový a mechanický systém DCT HybriDo 300 je vhodný na štruktúrovanie vodivého vzoru na medenej doske, otváranie spájkovacieho odporu, odstraňovanie ďalšej linky na pokovovanie, rezanie krycej (CVL) vrstvy; vhodný tiež na štruktúrovanie iných kovov, ako sú vzácne kovy, galvanický materiál, filmu a povlaku, plastov a keramiky. Môže vŕtať a frézovať PTFE alebo FR4 dosky alebo vyrábať šablóny na mosadzný a nerezový materiál.

Vlastnosti zariadenia DCT HybriDo 300

• duálna laserová a mechanická hlava,

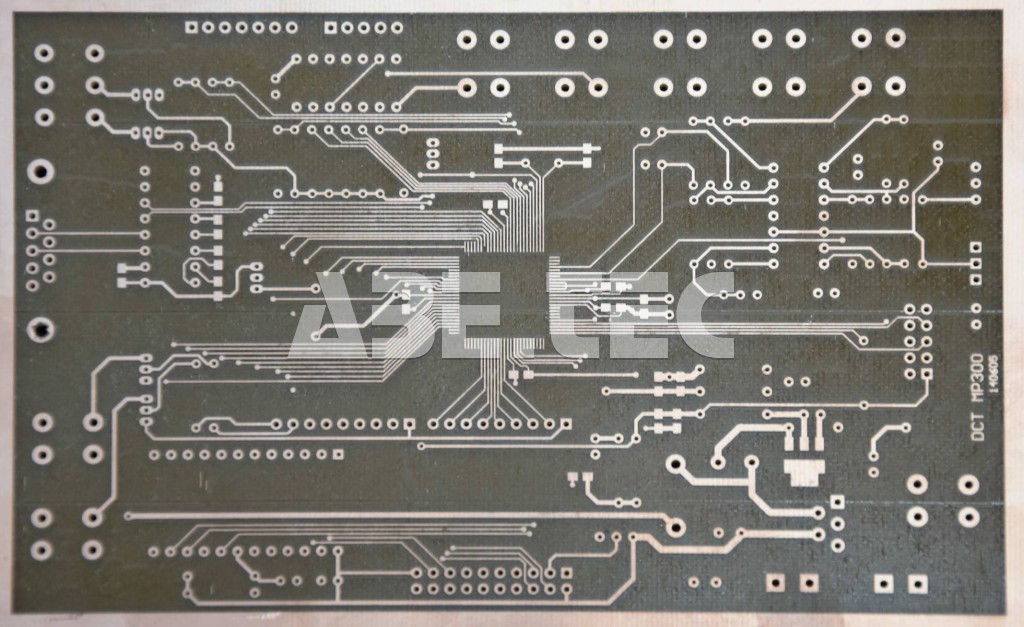

• štruktúrovanie dosky plošných spojov (medený vzor, ​​otvorenie vrstiev spájkovacej masky),
• odstránenie prebytočných vodivých dráh pre galvanické pokovovanie,
• rezanie krycích vrstiev (CVL),

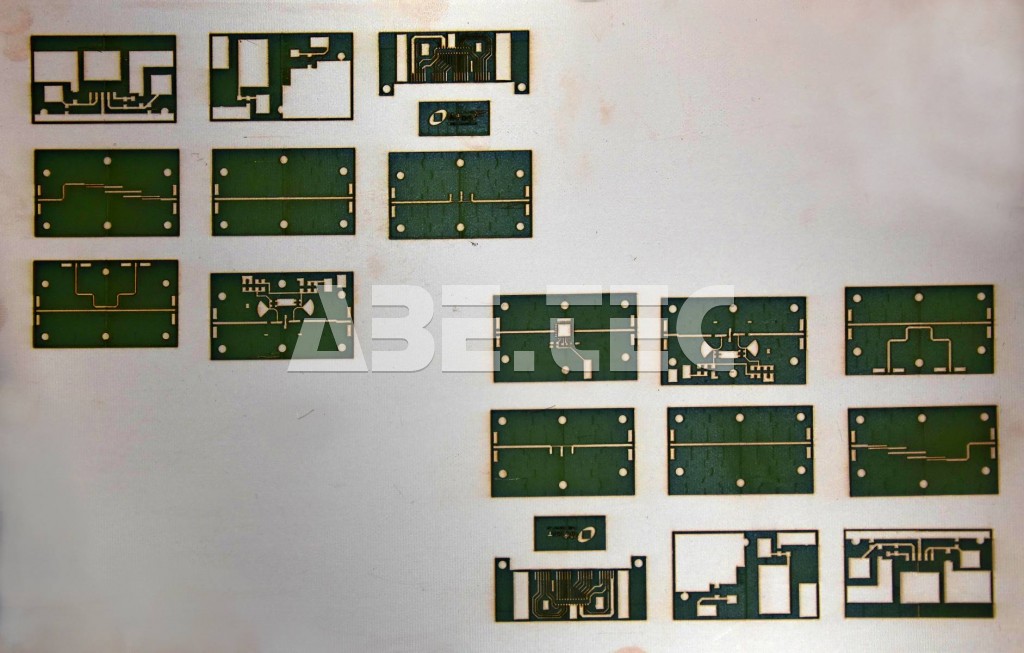

• vŕtanie, frézovanie a výroba šablón do rôznych materiálov (PTFE, FR4, mosadz, nerez atď.)
• 1064nm Filber laser chladený vzduchom,
• žulový X/Y stôl mostovej konštrukcie,

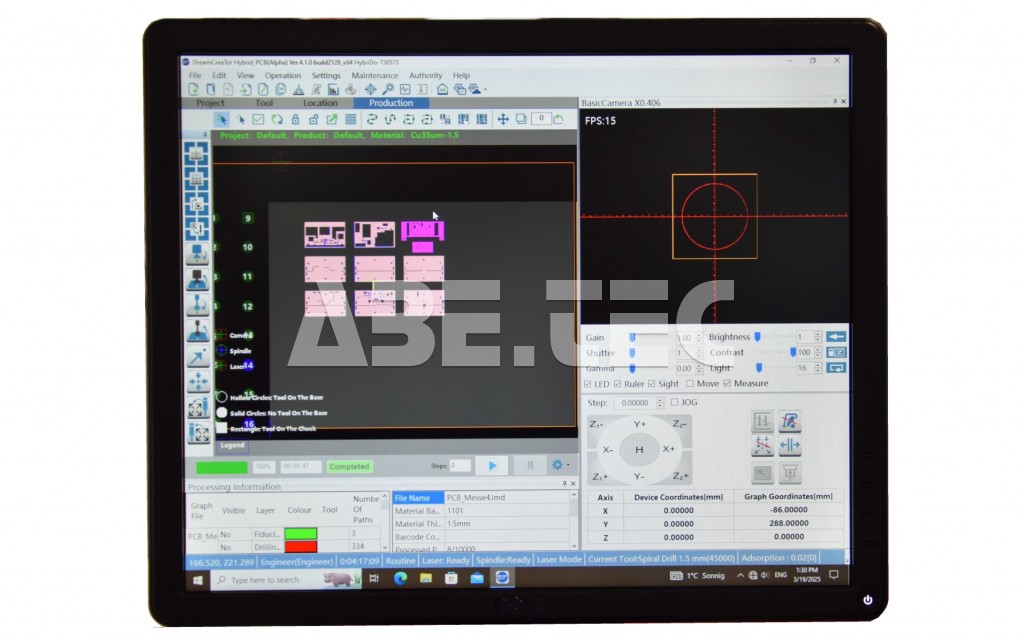

• softvér na spracovanie dát CircuitCAM 7 Laser Plus,
• Visionsystém s fotoaparátom s vysokým rozlíšením,
• automatická výmena nástrojov (16 pozícií),
• kamera podporujúca fiduciálne rozpoznávanie značiek,
• oxy X/Y/Z poháňané vysoko presným servo motorom,
• lineárne vodivé dráhy triedy C5 pre X, Y, Z osi,
• digitálny skenovací galvanometer,
• telecentrický systém,
• 80 000 ot./min nemecké vreteno,
• posuvný golier stojana,
• priemyselná kontrola na PC,
• priemyselná odsávacia jednotka,
• vákuový stôl pre materiál,
• odvod tepla: prívod vzduchu spredu a zozadu, obojstranné odvetrávanie,
• s ochranou objektívov,
• plne utesnená optická cesta

Technická špecifikácia

• pracovná plocha: 310 x 230 x 10 mm,
• min. šírka čiary: 100 μm (záleží na materiáli),
• min. šírka medzery: 50 μm (záleží na materiáli),
• rýchlosť spracovania: max. 35 cm2/min (záleží na materiáli),
• min. priemer otvoru: 0,15 mm,
• XY cestovná rýchlosť: 150 mm/s,
• rýchlosť vŕtania: 120/min,
• max. rýchlosť vretena: 80 000 rpm (vyrobené v Nemecku),
• 16 nástrojov, automatický systém pre zmenu nástroja,
• rýchlosť smerovania DPS: 5 mm/s,
• presnosť opakovateľnosti: ± 2 μm,
• presnosť polohy: 10 μm,
• rozpätie galvanometra: 20 μm,
• laserová vlnová dĺžka: 1064 nm,
• frekvencia laserového pulzu: 1 - 600 kHz,
• priemerný výkon lasera: 30 W,
• senzor výškového nástroja: v cene je vybavený 1 polohou držiaka na nástroj,
• rozmery (š x h x v): 880 x 961 x 800 mm,
• hmotnosť: 120 kg.

Prevádzkové podmienky

• napájanie: 220 VAC / 50 Hz,
• spotreba energie: 1,6 kW (systém), 1,5 kW (periférie),
• teplota okolia: 25 ± 5 °C,
• okolitá vlhkosť: < 60 %,
• komprimovaný vzduch: 6 bar, 80 l/min.
