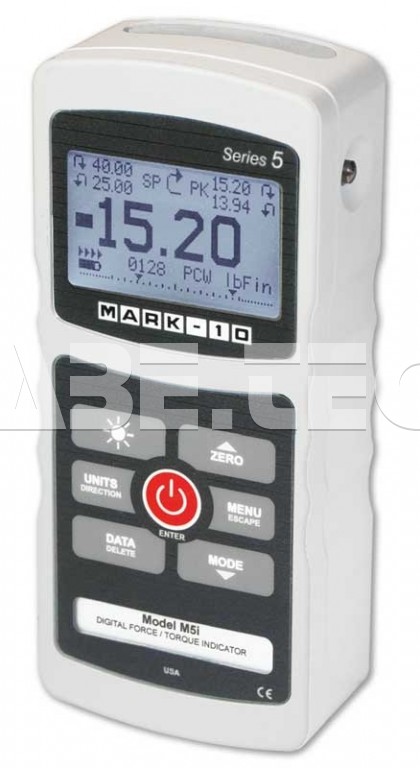

Indikátor sily a momentu M5IE, bez senzora

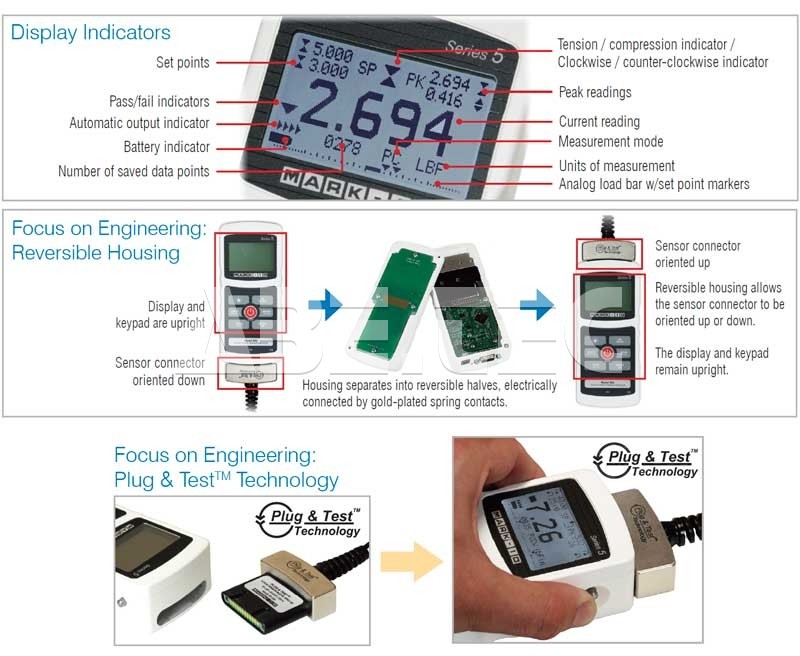

Moderný digitálny ukazovateľ sily a momentu je navrhnutý na prácu so širokým spektrom Mark-10 diaľkových senzorov sily a momentu (pozri nižšie). Vďaka exkluzívnej technológii Plug & Test^TM sú všetky kalibračné a konfiguračné dáta uložené do inteligentného konektora snímača, nie do indikátora, čo umožňuje skutočnú zameniteľnosť. Ochrana senzora heslom bráni použitiu neregistrovaného senzora. Okrem toho sú všetky senzory plne kompatibilné so základným radom indikátorov sily a momentu 3i.

5i zdieľa štruktúru menu a väčšinu špecifikácií s meračmi sily série 5. Vzorkovacia frekvencia 7000 Hz vytvára presné výsledky aj pre rýchle akčné testy. Veľký podsvietený grafický LCD displej zobrazuje veľké, čitateľné znaky, zatiaľ čo jednoduché navigačné menu umožňuje rýchly prístup k mnohým funkciám indikátora a nakonfigurovaným parametrom. Dáta môžu byť prenesené do PC alebo zberača dát cez rozhranie USB, RS-232, Mitutoyo (Digimatic) alebo analógové výstupy.

Vnútorná pamäť až pre 1000 nameraných hodnôt je súčasťou základnej výbavy merača, rovnako aké štatistické výpočty s výstupom do PC. Integrované nastavené hodnoty s indikátormi a výstupmi sú ideálne pre testovanie typu prešiel/zlyhal a pre spúšťanie externých zariadení, napr. alarmu, relé alebo skúšobného zariadenia. Analový ukazovateľ zaťaženia je možné na displeji zobraziť ako grafickú reprezentáciu aplikovanej sily alebo krútiaceho momentu.

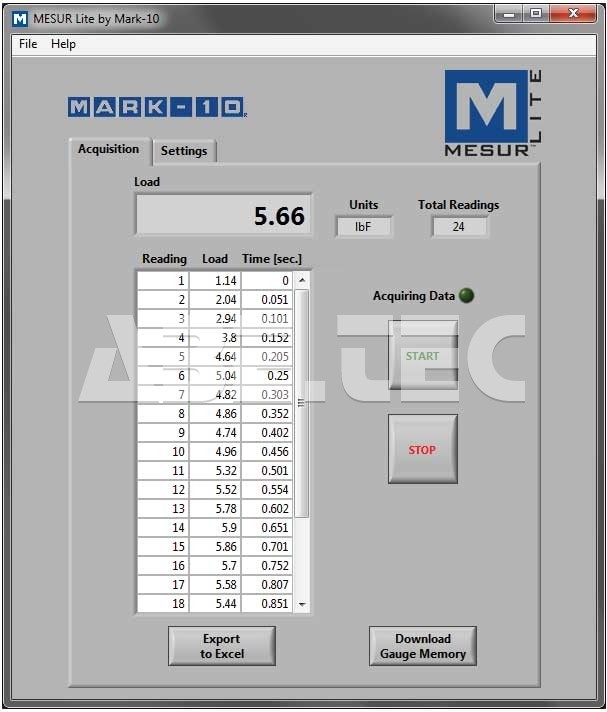

5i zahŕňa MESUR^TM Lite softvér na získavanie dát z merača. Tabuľuje kontinuálne alebo jednotlivé bodové dáta. Tá potom ukladá do pamäte, odkiaľ ich je možné hromadne stiahnuť. Export jedným klikom do Excelu umožňuje ďalšiu manipuláciu s dátami.

• Kapacita a rozlíšenie sa nastavujú podľa druhu pripojeného snímača.
• Výmenné senzory sily a krútiaceho momentu cez Plug & Test^TM technológiu (senzory sú predávané samostatne).
• Ochrana senzora heslom pre zabránenie použitia neregistrovaného senzora.
• Ochrana heslom pre jednotlivé kľúče a kalibrácie.
• High-speed 7000 Hz vzorkovacia frekvencia.
• USB, RS-232, Mitutoyo a analógové výstupy.
• Veľký podsvietený grafický displej.
• 1000 bodová dátová pamäť so štatistikou (min, max, priemer, smerodajná odchýlka) a výstupy.
• Stĺpcový graf zaťaženia s nastavenými bodovými značkami.
• Programovateľné body nastavenia s alarmami a výstupmi.
• Neustále zobrazovanie maximálnych hodnôt a nastavených bodov.
• Režim priemerovania pre výpočet priemernej hodnoty v priebehu času.
• Externý režim spúšťania pre skúšky so spínačom alebo vzdialené zastavenie aktualizácie zobrazenia.
• Automatický výstup dát cez USB a RS-232.
• 5 voliteľných jednotkách merania.
• Nastaviteľné zvukové alarmy a kľúčové tóny.
• Značka CE.

Technická špecifikácia:

Plug & Test^TM senzory (objednávajú sa samostatne):

Snímače sily
R01	R02	R03	R04	R05
Snímače sily, ťahu a tlaku s ramenom S	Miniatúrne tlačidlové snímače sily, iba tlak	Spriahnuté snímače sily, ťahu a tlaku	Miniatúrne snímače sily, ťahu a tlaku s ramenom S	Úplne uzavretý inteligentný senzor, tlak a ťah

Snímače momentu
R50	R51	R52	R53	R55
Univerzálne snímače momentu	Univerzálne snímače momentu s výmennými nástavcami	Nástroj na kalibráciu snímačov momentu	Uzavreté snímače momentu	Úplne uzavretý inteligentný senzor, tlak a ťah

Voliteľné príslušenstvo	Obj. kód
MESURgauge Software Možnosť vytvárania tabuliek a diagramov záťaže v závislosti od času alebo dráhy. Ďalej výpočet štatistík, export do Excelu ai. Vyžaduje výstupný kábel.	15-1004E
Výstupný kábel Posiela skúšobné dáta do počítača alebo iného úložiska dát cez RS-232.	09-1163E
Stolný stojan Obsahuje montážne otvory pre montáž na stôl a nastavenie uhla.	AC1008E
