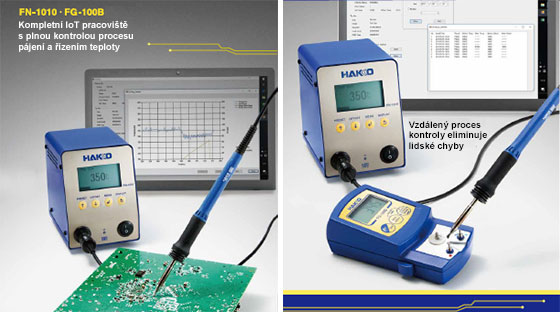

HAKKO FN-1010 IoT spájkovacia stanica

Revolučná komunikácia IoT (Internet of Things)

Využite riadenie teploty s nulovou ľudskou chybou a reálne sledovanie procesu spájkovania pomocou IoT komunikácie. Kombináciou spájkovacej stanice FN-1010 a merača teploty hrotov FG-100B sa vďaka IoT zlepšuje sledovateľnosť a optimalizácia spájkovania a eliminuje možnosť ľudskej chyby.

Každodenné riadenie procesu a tvorba dokumentácie

Rôzne informácie generované pri každodennej práci s spájkou sa zhromažďujú a ukladajú v reálnom čase. S použitím týchto dát môžete optimalizovať spájkovacie podmienky.

Zber dát

Informácie o spájkovacom procese sa ukladajú na pamäťovom čipe zabudovanom do spájkovacej stanice a cez komunikačné rozhranie sa posielajú do počítača.

Tvar hrotu • Nastavenie teploty • Rozsah teplôt • Počet zaťažení v čase • Doba zahrievania • Spájka (olovnatá / bezolovnatá) • ​​Napätie, aj.

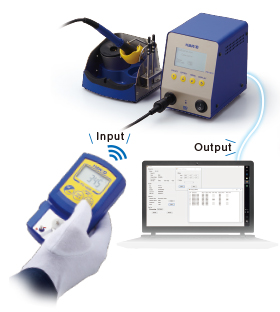

Kalibrácia a korekcia meranej teploty

Kalibrácia / korekcia kompletných výsledkov merania teploty spájkovacieho hrotu sa vykonáva automaticky pomocou infračerveného signálu. Zamedzí sa tým možnosti ľudskej chyby pri nastavení teploty hrotu. Výsledok merania teploty / kalibrácie / korekcie sa tiež automaticky zaznamenáva.

Varianty pre komunikáciu

Rozhranie	Typ	Kód	Možnosti prepojenia

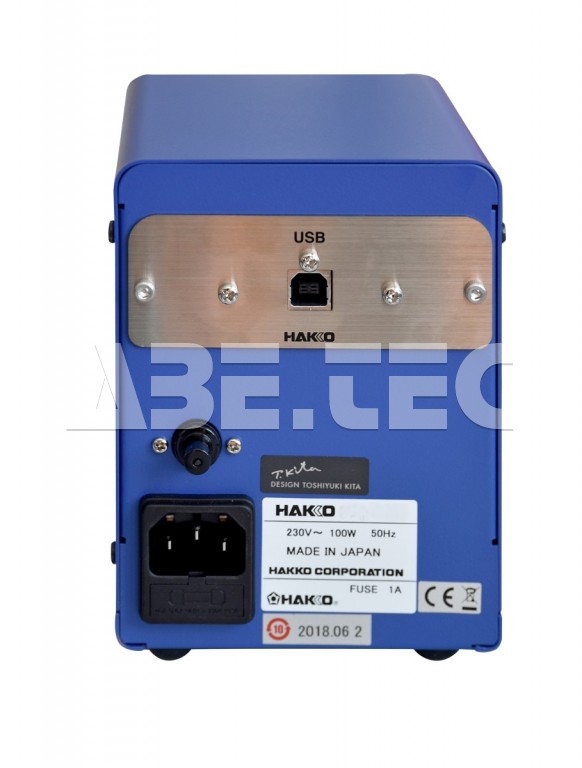

	USB	B5210	1 stanica / 1 PC

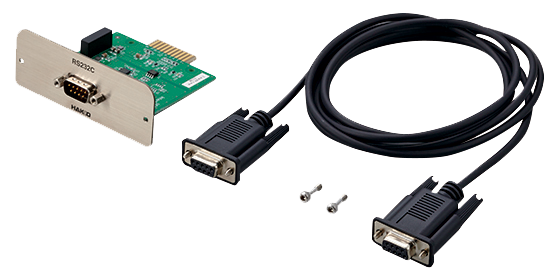

	RS232C	B5211	1 stanica / 1 PC

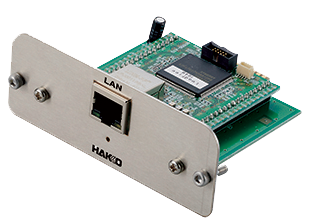

	LAN	B5212	viac staníc / 1 PC

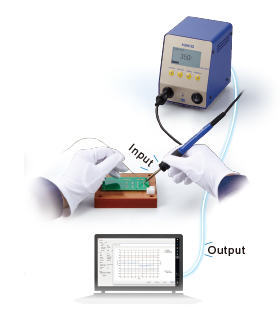

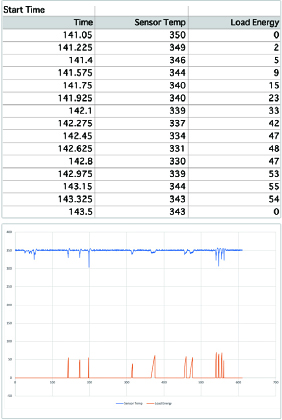

Vizualizácia výkonu spájkovačky počas spájkovania

Vďaka prenosu dát z spájkovacieho hrotu do stanice počas spájkovania a ich vizualizácii môžete riadiť faktory procesu spájkovania.

LCD obrazovka pre ľahkú orientáciu

Pracovný stav je možné sledovať v reálnom čase na LCD displeji.

Ďalšie prednosti spájkovacej stanice

• Vylepšená funkčnosť tlačidiel

Prednastavená teplota a offset sa zobrazia jedným stlačením tlačidla.

• Zvukový alarm s funkciou vibrácie

Na pracoviskách s intenzívnym hlukom sa hodí funkcia vibračného alarmu, ktorá dá jasne najavo, že sa niečo deje.

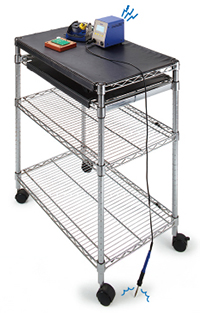

• Funkcia automatickej detekcie pádu rúčky

Pri detekcii pádu so snímačom pohybu o 6 osiach sa automaticky zastaví napájanie. Táto funkcia dokáže zabrániť riziku požiaru či spáleniu podlahy.

• Čistič spájkovacieho hrotu na zníženie rozptylu spájky

Rozptyl spájky pri čistení je znížený o 99% vďaka zmenšeniu veľkosti otvoru vertikálneho typu čističa a vytvorením skladovacieho priestoru pre čistiace drôtiky..

• Výmena hrotu bez tepelne odolnej podložky

Spájkovací hrot môžete ľahko vymeniť bez nutnosti použitia tepelne odolnej podložky.

Merač teploty spájkovacích hrotov HAKKO FG-100B

Ľudská chyba, ku ktorej môže dôjsť počas záznamu teplôt, je znížená na nulu. Vlastnosť prenosu hodnoty zmeranej pomocou funkcie AUTO HOLD alebo MAX HOLD vykoná merač spárovania pomocou infračerveného signálu so spájkovacou stanicou FN-1010. Táto vlastnosť dokáže eliminovať chýbajúce či nesprávne teplotné testy.

Minimalizujte individuálne rozdiely v metóde merania hrotu a čítania nameraných hodnôt. Nasledujúce dve funkcie znižujú počet chýb pri meraní:

• Funkcia AUTO HOLD

Keď sa teplota špičky hrotu stabilizuje, meranie sa automaticky dokončí.

• Funkcia MAX HOLD

Vždy sa zobrazí maximálna hodnota nameranej teploty hrotu.

Vlastnosti spájkovacej stanice

• Kompletná sledovateľnosť pri spájkovaní.
• Riadenie teploty s nulovou ľudskou chybou.
• Plná správa operácie spájkovania.
• ESD / antistatické prevedenie.
• Stanica je chránená pred elektrostatickým výbojom.

Technická špecifikácia

• Výkon: 100 W.
• Rozsah teplôt: 50 ~ 450 °C.
• Teplotná stabilita: ± 3 °C (pri voľnobežnej teplote).
• Výstupné napätie spájkovacej stanice: 21 V.
• Rozmery stanice: 104 x 152 x 38 mm.
• Hmotnosť stanice: 1,9 kg.
• Výkon spájkovacej rúčky: 95 W (21 V).
• Odpor hrotu voči zemi: < 2 Ω.
• Potenciál hrotu voči zemi: < 2 mV.
• Dĺžka kábla spájkovacej rúčky: 1,2 m.
• Dĺžka spájkovacej rúčky (bez kábla): 180 mm (s hrotom 2,4D).
• Hmotnosť spájkovacej rúčky (bez kábla): 32 g (s hrotom 2,4D).
• Séria spájkovacích hrotov: séria T36.
• Typ spájkovacej rúčky: FN-1101.

Séria spájkovacích hrotov

• Séria spájkovacích hrotov: HAKKO séria T36.
