ESD systém Flexia Vision pre meranie v dvoch osiach XY OP-019 157
tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
Technický list
Popis
- Digitálny merací systém pre meranie rozmery v dvoch osiach.
- 5.0 MPx digitálna kamera s rozlíšením 2592 x 1944 px.
- Pripojenie cez USB kábel.
- Ovládanie vyváženia bielej, elektronické ovládanie uzávierky.
- Varifokálny objektív 1 - 100x, objektívy s fixným zväčšením 100x, 170x, 250x a 500x.
- ESD chránený.
- Priemyselný, ľahký a vysoko flexibilný digitálny video mikroskop so zoomovacou optikou a vstavaným LED osvetlením.
- Určený pre aplikácie vyžadujúce vynikajúcu kvalitu obrazu, flexibilitu, nahrávanie digitálneho obrazu a dokumentáciu.
- Navrhnutý pre optickú kontrolu, bezdotykové trojrozmerné meranie, digitálny obraz a záznam videa.
Tento ESD chránený súradnicový systém Optilia má mimoriadne vysoký pomer cena/výkon a môže technicky konkurovať bezkontaktnému systému merania rozmerov v dvoch osiach. Je určený pre vizuálnu kontrolu, digitálny záznam obrazu, softvérové meranie rozmerov, dokumentáciu a výkazníctvo v elektronickom priemysle.
Systém je mobilný a je možné ho ľahko premiestniť. Presnosť merania je vyššia ako 5 µm. Pri použití objektívu 500x (na prianie) a difúznemu kruhovému svetlu pre objektív 500x (na prianie) bude presnosť merania systému vyššia ako 2 µm.
Systém sa skladá z mobilného digitálneho mikroskopu Flexia D1 ESD, kvalitného objektívu, regulovateľného osvetlenia LED s vysokou intenzitou, robustnej súradnicovej stanice, digitálneho mikrometra a softvéru Optilia Picsara na meranie a archiváciu.

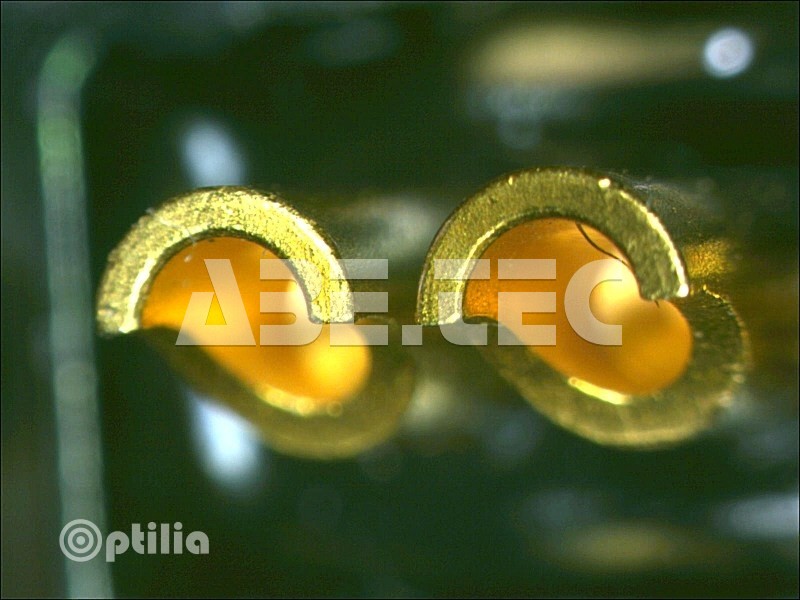

Aplikácia
- Kontrola elektroniky, montovaných DPS, komponentov, spájkovanie.
- Optická kontrola spájkovacích guliča BGA, µBGA a CSP komponentov.
- Kontrola opracovaných dielov a zostáv.
- Bezkontaktné dimenzionálne meranie.
- Mikrotrhliny v častiach lietadiel, motorov, turbínových lopated, apod.
- Špičkové nástroje a opotrebenie v CNC strojoch.
- Odizolovanie a montáž káblov.
- Vlákna v papierenskom a textilnom priemysle.
- Plastové diely a vstrekovacie formy.
- Vyšetrovanie kovov a zváranie.
- Kontrola a identifikácia peľu, hmyzu, kameňov, atď.
- Biológia, patológia, veterinárne a vedecké skúšky.
- Vyšetrovanie zločinov a forenznú analýza.
- Dokumentácia, digitálny záznam obrazu a archivácia.
- Webové konferencie a prezantácie živých či statických snímok cez internet, ai.
Technická špecifikácia
- Obrazový senzor: farebný 5.0 MP CMOS (2592 x 1944 px).
- Pripojenie: USB 2.0 sériovo.
- Snímková frekvencia: 5,6 fps @ 2592 x 1944; 13,2 fps @ 1920 x 1080.
- Ovládací softvér kamery: vyváženie bielej, zosilnenie, elektronické ovládanie uzávierky.
- Zväčšenie: varifokálny objektív 1 – 100x, objektívy 100x, 170x, 250x a 500x s pevnou ohniskovou vzdialenosťou.
- Pracovná vzdialenosť: 500 - 4 mm (v závislosti od zväčšenia).
- Zorné pole: 500 - 0,4 mm (v závislosti od zväčšenia).
- Osvetlenie: integrované kruhové svetlo z 12 bielych LED diód, s elektronickým ovládaním intenzity (stmievačom).
- Skladovacie podmienky: -20 ° C - +60 ° C, max. 98% RH, nekondenzujúce.
- Pracovné podmienky: 0 ° C - 45 ° C, max. 94% RH, nekondenzujúce.
- Napájanie: iba cez USB konektor z pripojeného počítača.
- Rozmery: 140 x 50 x 36 mm.
- Hmotnosť: 200 g.
- Príslušenstvo: rôzny zoom, šošovky s pevnou ohniskovou vzdialenosťou, endoskopické šošovky, osvetlenie, rôzne mechanické držiaky a stojany.
Obsah balenia
- Digitálna kamera Flexia Definion 5MPx, ESD, so 100x objektívom.
- 1 - 100x varifokálny objektív so vstavaným kruhovým LED osvetlením.
- Kruhové LED biele osvetlenie pre 100x objektív.
- 250x objektív.
- Difúzne kruhové svetlo pre 250x objektív.
- Zaostrovací stojan, hrubý/jemný pohyb, ESD chránený.
- Presná XY doska, 25 x 25 dráha, vrátane dvoch mikrometrických skrutiek s rýchlym posuvom, ESD chránená.
- Softvér OptiPix Full, Image View s databázou, Capture and Measurement softvér vrátane 0,1 mm kalibračnej stupnice.
- Napájací zdroj, káble, návod na obsluhu.
Vhodné príslušenstvo
Osvetlenie | |
---|---|
Rozptýlené kruhové svetlo pre objektív so zväčšením 500x | OP-006 206 |
Difúzny adaptér pre objektív so zväčšením 170x | OP-006 204 |
Difúzny adaptér pre objektív so zväčšením 100x | OP-006 203 |
Objektívy | |
Objektív so zväčšením 500x | OP-019 116 |
Objektív so zväčšením 170x | OP-019 113 |
Bezkontaktná metrológia | |
Súprava pre bezkontaktné meranie výšky | OP-006 600 |
Softvér | |
Software OptiPix (Full version) | OP-006 119 |
Obsah balenia
- Digitálna kamera Flexia Definion 5MPx, ESD, so 100x objektívom.
- 1 - 100x varifokálny objektív so vstavaným kruhovým LED osvetlením.
- Kruhové LED biele osvetlenie pre 100x objektív.
- 250x objektív.
- Difúzne kruhové svetlo pre 250x objektív.
- Zaostrovací stojan, hrubý/jemný pohyb, ESD chránený.
- Presná XY doska, 25 x 25 dráha, vrátane dvoch mikrometrických skrutiek s rýchlym posuvom, ESD chránená.
- Softvér OptiPix Full, Image View s databázou, Capture and Measurement softvér vrátane 0,1 mm kalibračnej stupnice.
-
Napájací zdroj, káble, návod na obsluhu.
Technické dáta (14)
Technické dáta na porovnanie ESD systém Flexia Vision pre meranie v dvoch osiach XY OP-019 157
Názov parametra | Hodnota |
---|---|
Prevedenie | ESD |
Obrazový senzor | barevný 5.0 MPx 2592 (v) x 1944 (š) USB 2.0 rozhraní |
Optický systém | 1 - 100x varifokální objektiv, 100x, 170x, 250x a 500x objektiv s pevnou ohniskovou vzdáleností |
Pracovná vzdialenosť | 500 - 4 mm (v závislosti na zvětšení) |
Zorné pole | 500 - 0,4 mm (v závislosti na zvětšení) |
Ovládanie kamery | pomocí USB2.0 |
Základné nastavenie | expozice (automatické a manuální nastavení zesílení a času), vyvážení bílé, rozlišení |
Laserové ukazovátko | není |
Vstupy/výstupy | pomocí USB2.0 |
Skladovacie prostredie | -20°C - +60°C, max. 98% RH, nekondenzující |
Pracovné prostredie | 0°C - 45°C, max. 95% RH, nekondenzující |
Napájanie | 5.0 VDC, min. 450 mA, napájení pouze přes USB port |
Rozmery | 140 x 50 x 36 mm |
Hmotnost | 200 g |
