ESD spájkovacie stanice Hakko FX-888D strieborná

• Digitálna ESD / antistatická spájkovacia stanica.
• Funkcia nastavenia režimu, prednastavený režim, funkcia ochrany heslom.
• Oddelený dizajn hrotu a ohrievača.
• Podporuje N2 systém.

Vynikajúca tepelná obnova

Výkon ohrievača novej digitálnej spájkovacej stanice HAKKO FX-888D bol navýšený o 30% v porovnaní s úrovňou ostatných konvenčných modelov HAKKO 936 a 937. FX-888D poskytuje vynikajúcu tepelnú obnovu vďaka radu spájkovacích hrotov T18 a ich skvelej tepelnej vodivosti.

Obe tieto vlastnosti umožňujú nastavenie nižšej spájkovacej teploty a zníženie tepelného vplyvu na súčiastky, navyše sa redukuje oxidácia spájkovacích hrotov, ktorá skracuje ich životnosť.

Graf tepelnej obnovy

Doba nábehu na 350 ° C je o 20 sekúnd rýchlejšia a pokles teploty hrotu sa počas nepretržitej práce znižuje.

Metóda merania: Termočlánok je pripojený k spájkovaciemu hrotu a teplota spájkovacieho hrotu je meraná počas spájkovania na papierovú fenolovú medenú dosku každé 3 sekundy.

Doska: papierová fenolová medená doska.

Nastavenie teploty: 350 °C.

Spájka: Bezolovnatá spájka (Sn/Ag/Cu) ø 1,6 mm x 5 mm.

Porovnanie výkonu spájkovacej stanice HAKKO FX-888D s konvenčnými stanicami

Čas potrebný pre tú istú prácu sa znižuje, čím sa výrazne zvyšuje efektivita práce.

Metóda merania: Termočlánky sú pripevnené na spájkovací hrot a spájkovanú časť na doske. Čas, do ktorého sa spájkovaná časť neohreje na 250 ° C, sa meria na 5 bodov.

Doska: papierová fenolová medená doska.

Použitý komponent: konektor.

Nastavenie teploty: 360 °C.

Spájka: Bezolovnatá spájka (Sn/Ag/Cu) ø 0,5 mm.

Užívateľsky prívetivý design

Malé rozmery

Telo kompaktnej spájkovacej stanice vyžaduje priestor iba 100 x 120 mm. A čo viac, body, ktoré prichádzajú do kontaktu s podložkou, sú umiestnené čo najbližšie k vonkajšiemu okraju tela stanice, takže je veľmi stabilný.

Jednoduchá a jednoduchá obsluha

Iba s dvoma ovládacími tlačidlami UP a ENTER uprostred spájkovacej stanice je práca jednoduchá a jednoduchá. Dokonca aj keď nie ste oboznámení s prevádzkou strojov, môžete pracovať s touto stanicou bez problémov.

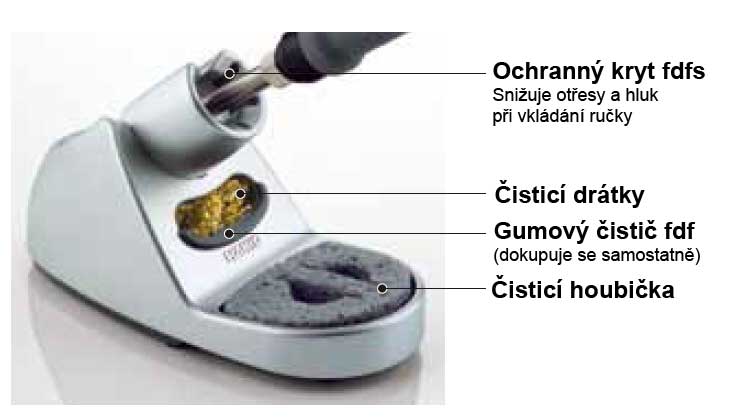

Kovový držiak s množstvom funkcií

Kovový držiak má rovnakú farbu ako spájkovacia stanica a je súčasťou balenia. Vysoko funkčný kovový držiak zlepšuje nielen jednoduchosť použitia, ale taktiež prináša pocit vizuálnej konzistencie pracovného prostredia.

Presné nastavenie teploty

Digitálny diplej

Spájkovacia stanica FX-888D obsahujú digitálny diplej, ktorý uľahčuje kontrolu nastavenej teploty.

Funkcia heslo

Nastavenie spájkovacej stanice je možné uzamknúť pomocou hesla, aby sa zabránilo ich neočakávanej zmene. Samozrejme je možné obmedziť všetky zmeny nastavenia, alebo iba zabrániť používateľom prechod v konkrétnych režimoch. Táto funkcia umožňuje vybrať si štýl použitia najvhodnejší pre vaše pracovisko.

Prednastavené funkcie

Táto funkcia je veľmi užitočná, ak chcete zmeniť nastavenú teplotu tak, aby vyhovovala konkrétnym pracovným častiam, komponentom alebo typom spájkovacích hrotov. Stačí zvoliť požadovanú teplotu z výberu prednastavených teplôt, ktoré boli vopred nastavené (môže byť uložených až 5 prednastavených teplôt). Prednastavená funkcia môže zabrať problémom a docieliť lepšiu spracovateľnosť.

Nastavenie režimu

Regulácia teploty* je nevyhnutnou súčasťou každého prísneho systému kontroly kvality. S režimom nastavenia sa teraz stáva skôr nepríjemný postup jednoduchým nastavením nameranej teploty hrotu.

*Nastavte teplotu hrotu tak, aby zodpovedala nastavenej teplote, v prípade, že existuje rozdiel medzi týmito teplotami v dôsledku tvaru hrotu, výmene ohrievača alebo iných faktorov.

Široké možnosti rozšírenia spájkovacej stanice

N2 (dusíkový) vzduchový systém HAKKO FX-8802

Priestorovo úsporný dusíkový systém výrazne redukuje defekty pri spájkovaní. Antioxidačný systém a predohrev výrazne zlepšujú spájkovateľnosť.

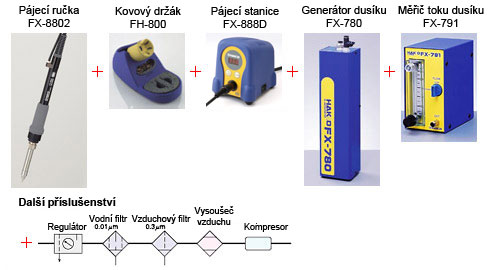

Príklad konfigurácie dusíkového systému k spájkovacej stanici FX-888D:

* Poznámka: generátor dusíka a merač toku dusíka sa musia objednávať samostatne.

Spájkovanie jednou rukou - spájkovacia pištoľ s podávačom spájky FX-8803

Príklad konfigurácie pre spájkovanie jednou rukou:

* Poznámka: spájkovacia pištoľ a podávač spájky sa musia objednávať samostatne.

Systém termoklieští

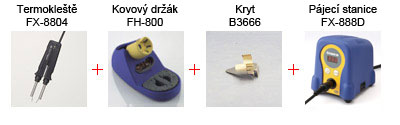

Príklad konfigurácie systému s termokliešťami:

* Poznámka: termokliešte a kryt sa musia objednávať samostatne.

Technická špecifikácia

Spájkovacia stanica:

• Spotreba energie: 70 W.
• Rozsah teplôt: 200 – 480 °C.
• Stabilita teploty: ± 1 °C pri pokojovom stave teploty.
• Výstupné napätie: AC 26 V.
• Rozmery (š x h x v): 100 x 120 x 120 mm.
• Hmotnosť: 1,2 kg.

Spájkovacia rúčka:

• Spotreba energie: 65 W (26 V).
• Odpor hrotu voči zemi: < 2 Ω.
• Potenciál hrotu voči zemi: < 2 mV.
• Vykurovacie teleso: keramické.
• Štandardný spájkovací hrot: tvar B (č. T18-B).
• Dĺžka kábla: 1,2 m.
• Celková dĺžka: 217 mm (so spájkovacím hrotom B).
• Hmotnosť: 46 g (so spájkovacím hrotom B).

ESD špecifikácie:

Na výrobu tohto produktu boli využité vodivé materiály, ktoré slúžia ako opatrenie pred statickou elektrinou. Tento produkt preto môže byť používaný na spájkovanie elektrostaticky citlivých súčiastok.

Náhradné diely

	Kód	Popis
	FH-800-01BY	Kovový držiak (modrožltý) Sada obsahuje kovový držiak, čistiacu hubku, gumový čistič a čistiace drôtiky
	FX-8801-01	Spájkovacia rúčka FX-8801 65W (26 V)
	A1560	Vykurovacie teliesko 65 W (26 V)
	B1785	Matka
	B2022	Čap
	B3469	Krytka hrotu
	A1559	Čistiaca hubka
	A1561	Čistiace drôtiky
	B3474	Gumový čistič

Séria spájkovacích hrotov

• Séria spájkovacích hrotov: HAKKO séria T18.
