ESD merací systém Flexia pre meranie v 3 osiach XYZ OP-019 158

• Digitálny systém na meranie vzdialeností v troch osiach - X, Y a Z.

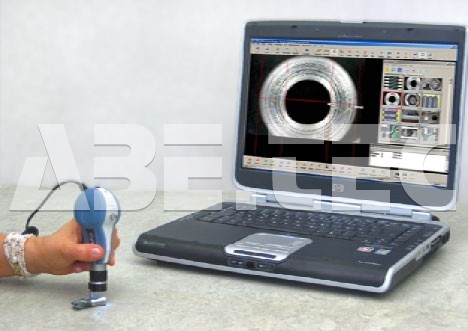

• Priemyselný, ľahký a vysoko flexibilný digitálny video mikroskop Flexia D1 ESD.
• Vysoko kvalitné optické šošovky.
• Nastaviteľné LED osvetlenie s vysokou intenzitou.
• Robustný XY stojan.
• Digitálny výškomer a mikrometrové vreteno.
• Merací softvér OptiPix XYZ.
• ESD chránený.
• Vynikajúci pre aplikácie vyžadujúce skvelú kvalitu obrazu, flexibilitu, digitálny záznam obrazu a dokumentáciu.
• Vytvára digitálne fotografie s vysokým rozlíšením a vynikajúcimi farbami priamo na Vašom PC alebo notebooku.
• Navrhnutý pre optickú kontrolu, bezdotykové trojrozmerné meranie, digitálny obraz a záznam videa v ľubovoľnom mieste.

Zostava v ESD prevedení je určená napr. na meranie hrúbky konformných povlakov, hrúbky tlače spájkovacej pasty a na kontrolu spájkovania BGA. Flexia D1 ESD vyhovuje požiadavkám smerníc EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Akonáhle je ktorákoľvek časť systému Flexia uzemnená, elektrostatický potenciál klesne na menej ako 10 V za dobu kratšiu ako 2 sekundy. V prostredí EPA Flexia nevyžaduje žiadne špecifické uzemnenie.

Merací systém Flexia XYZ môže technicky konkurovať bezkontaktnému rozmerovému meraniu geometrie v 3 osiach pri elektronickej výrobe a riadení kvality. Systém je určený na vizuálnu kontrolu, digitálny záznam obrazu, softvérové meranie rozmerov, dokumentáciu a výkazníctvo.

Aplikácia

• Kontrola elektroniky, montovaných DPS, komponentov, spájkovanie.
• Optická kontrola spájkovacích guličiek BGA, µBGA a CSP komponentov.
• Kontrola opracovaných dielov a zostáv.
• Bezkontaktné dimenzionálne meranie.
• Mikrotrhliny v častiach lietadiel, motorov, turbínových lopatiek, atď.
• Špičkové nástroje a opotrebenie v CNC strojoch.
• Odizolovanie a montáž káblov.
• Vlákna v papiernictve a textilnom priemysle.
• Plastové diely a vstrekovacie formy.
• Vyšetrenie kovov a zváranie.
• Kontrola a identifikácia peľu, hmyzu, kameňov, apod.
• Biológia, patológia, veterinárne a vedecké skúšky.
• Vyšetrovanie zločinov a forenznú analýza.
• Dokumentácia, digitálny záznam obrazu a archivácia.
• Webové konferencie a prezentácie živých či statických snímok cez internet, ai.

Špecifikácia

• Obrazový senzor: farebný 5.0 MP CMOS (2592 x 1944 px).
• Pripojenie: USB 2.0 sériovo.
• Snímková frekvencia: 5,6 fps @ 2592 x 1944; 13,2 fps @ 1920 x 1080.
• Ovládací softvér kamery: vyváženie bielej, zosilnenie, elektronické ovládanie uzávierky.
• Zväčšenie: varifokálny objektív 1 – 100x, objektívy 100x, 170x, 250x a 500x s pevnou ohniskovou vzdialenosťou.
• Pracovná vzdialenosť: 500 - 4 mm (v závislosti od zväčšenia).
• Zorné pole: 500 - 0,4 mm (v závislosti od zväčšenia).
• Osvetlenie: integrované kruhové svetlo z 12 bielych LED diód, s elektronickým ovládaním intenzity (stmievačom).
• Skladovacie podmienky: -20 ° C - +60 ° C, max. 98% RH, nekondenzujúce.
• Pracovné podmienky: 0 ° C - 45 ° C, max. 94% RH, nekondenzujúce.
• Napájanie: iba cez USB konektor z pripojeného počítača.
• Rozmery: 140 x 50 x 36 mm.
• Hmotnosť: 200 g.
• Príslušenstvo: rôzny zoom, šošovky s pevnou ohniskovou vzdialenosťou, endoskopické šošovky, osvetlenie, rôzne mechanické držiaky a stojany.

Zostava obsahuje

• Flexia Definition digitálna HM kamera 5.0MP s 100x objektívom, ESD prevedenie.
• 1 - 100x varifokálny objektív so vstavaným kruhovým svetlom.
• Digitálna meracia súprava výšky:
•      digitálny indikátor výšky (rozlíšenie 0,001 mm, presnosť 0,003 mm),
•      DMX-1 box rozhranie,
•      prenosový kábel, 905409, dĺžka 2m,
•      montážna sada na stojan pre indikátor výšky,
•      objektív so zväčšením 500x,
•      difúzny svetelný kruh pre objektív 500x.
• Zameriavací stojan, hrubý/jemný pohyb, ESD chránený.
• Presný XY stolík, pohyb 25 x 25 mm, zahŕňa 2x mikrometrové skrutky, ESD chránený.
• Softvér OptiPix Full s XYZ meraním a databázovým modulom.
• Kalibračná mikrometrová mierka, rozstup 0,1 mm, 10 mm.
• Užívateľský manuál.
