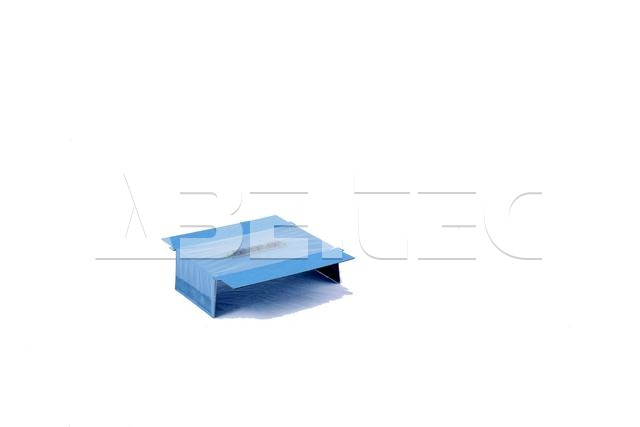

ESD krabička 55-TVS, bez peny

• ESD / antistatická lepenková prepravná krabička, vhodná na transport elektrostaticky citlivých dielov.
• Dodávaná v rozloženom stave.
• Bez ESD peny.
• Možnosť dodatočnej peny ESD 55-NSas alebo dodatočnej strečovej fólie ESD 55-DFP.
• Disipatívne vrstvy sú nanesené z oboch strán zvonku.
• Katalóg na vyžiadanie.

Technické parametre:

• Rozmery 300 x 300 x 100 mm.
• Hrúbka materiálu: 2 – 3 mm.
• Vnútorná pena: nie.
• Farba: modrá.
• Povrchvý odpor:
• základná vrstva: < 10² Ω,
• povrchová vrstva: 10^7-8 Ω.
• Čas vybitia: < 2 sekundy.
• Trecí náboj: žiadny.
• Energy bag test pre EOS/ESD 11.31 a EN 61340-5-1: 3,4 nJ.
• Chemická odolnosť proti: korózii, galvanickému potenciálu, obsahu ťažkých kovov, amínom.
• Odolnosť proti prepichnutiu: 5,4 J na 1,36 B-wave.
• Odolnosť proti oderu: dobrá (povrch je potiahnutý).
• Tlačiteľnosť: dobrá.
• Odolnosť proti vlhku: dobrá.
• Certifikované: ISO 9001.
• V súlade s: IEC/EN 61340-5-1.
• Patentovo chránené.

Štruktúra lepenky: elektrostaticky tieniaca vrstva lepenky CORTRONIC je umiestnená vo vnútornej štruktúre lepenky spolu so strednou vlnitou vrstvou. Vlastnosti lepenky: výrobky z lepenky sú recyklovateľné, oteruvzdorné, nekorozívne, viacnásobne použiteľné a bez ťažkých kovov.

Elektrostatický výboj (electrostatic dischrage - ESD)

Vo väčšej či menšej miere, všetky kontakty medzi objektmi, každé oddelenie jednej veci od druhej, každé posunutie jednej veci na druhú, a pod, spôsobujú narušenie elektrického náboja. Pokiaľ narušenie náboja prebehne rýchlejšie ako jeho prerozdelenie, statický náboj sa hromadí. K elektrostatickému výboju (ESD) dochádza vtedy, keď sa stretnú náboje rôznych elektrostatických potenciálov. Tok elektrónov je obvykle náhly a uvoľňuje energiu, ktorá môže spôsobiť poškodenie elektrostaticky citlivej súčiastky (ESDS).

Elektrostaticky chránené územie (electrostatic protected area - EPA)

Všetky prepravné škatule a zariadenia pracujúce v ESD chránenej oblasti musia prirodzene vodiť, aby bol kontrolovane vyrovnávaný potenciál, a to bez uzemnenia, pokiaľ je to možné.

Ochrana ESDS súčiastok

Na ochranu ESDS súčiastok a dielov pred účinkom ESD je potrebné uplatniť dve klíčovania opatrení a dodržiavať ich po celý čas manipulácie s ESDS:

1. manipulácia s ESDS musia prebiehať výhradne v EPA priestoroch, kde sa minimalizujú prípadné rozdiely potenciálov,
2. preprava ESDS z jedného EPA priestoru do druhého musí prebiehať iba v tienených obaloch.

CORTRONIC® je ideálny obal pre ESDS a vďaka disipatívnemu povrchu a vodivému jadru je ESD tieniacim materiálom vhodným na použitie v EPA priestoroch.

IEC a EN štandardy

Štandardy hrajú dôležitú úlohu pre znižovanie nejasností pri hodnotení, výbere a použití ESD ochranných programov a produktov. Aktuálnym štandardom pre Európu je teraz IEC/EN 61340-5-1:2001 Elektrostatika, časť 5-1: Ochrana elektronických súčiastok pred elektrostatickými javmi - všeobecné požiadavky a sprievodná IEC/EN 61340-5-2:1999 Elektrostatika, časť 5-2 : Ochrana elektronických súčiastok pred elektrostatickými javmi - užívateľský návod.

CORTRONIC® spĺňa alebo dokonca prevyšuje všetky požiadavky noriem IEC/EN 61340-5 týkajúce sa balenia ESDS.

Antioxidačná ochrana

Všetky ESD ochranné obaly môžu byť dodatočne vybavené aktívnym, dočasným a premenlivým inhibítorom korózie (VCI).

Aplikácia

CORTRONIC® je osvedčený, univerzálny lepenkový ESD tieniaci materiál vyvinutý špeciálne pre dnešný elektrotechnický priemysel. Výrobky z CORTRONICu zahŕňajú krabičky pre súčiastky, tranzitné boxy na DPS, IC trubicové boxy, manipulátory DPS a ďalšie aplikácie.
