ESD digitálny systém pre kontrolu BGA, XL OP-019 256

• Optický inšpekčný systém na kontrolu BGA.
• HD kamera s vysokým rozlíšením.
• Funkcia HM (High-Magnification).
• Oproti verzii Exclusive obsahuje sada navyše extra dlhý ESD stojan a držiak DPS.
• Zväčšenie 5x - 350x.
• ESD / antistatické prevedenie vhodné do EPA priestorov.
• Najmodernejší optický kontrolný systém s 5,0 MPx digitálnou kamerou a optickou sondou.
• Kontrola spájkovaných spojov BGA, mBGA, CSP a Flip-Chip SMD.

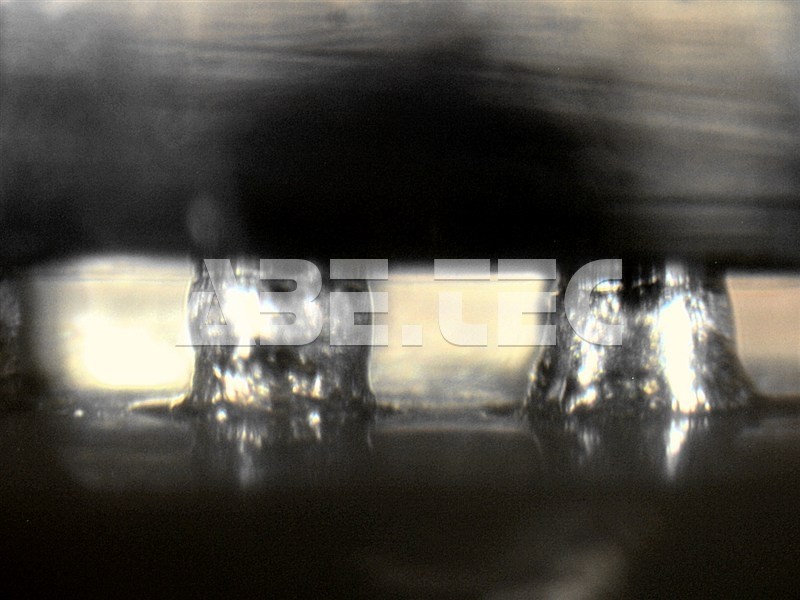

Systém Flexia BGA poskytuje digitálne obrazy s vysokým rozlíšením, vynikajúcimi farbami a kvalitnými detailmi. Vytvára ostré obrazy spájkovacích guličiek pod puzdrami BGA 25 mm do mriežky a do montážneho odstupu súčiastky až 50 µm. Zväčšenie šošoviek je možné meniť od približne 5x (pracovná vzdialenosť ~ 50 mm) do 350x (pracovná vzdialenosť ~ 0,3 mm).

Systém Flexia BGA je navrhnutý podľa požiadaviek výrobcov elektroniky, kladených na flexibilitu, kvalitu obrazu a časovú a cenovú efektivitu. Systém Flexia BGA je chránený pred ESD a schválený pre EPA v súlade s normami EN a IEC.

Inšpekčný systém na kontrolu BGA

Modulárny optický systém

Flexia BGA inšpekčné systémy sú modulárne a konfigurovateľné. Štandardný systém BGA obsahuje Flexia 5.0 MPx kamerový mikroskop so softvérom, šošovkami pre bočné prezeranie BGA a miniatúrnou optickou sondou, vstavané predné a zadné LED osvetlenie s elektronickým stmievačom, 1-100x varifikačný objektív pre hornú kontrolu dosky a špeciálne navrhnutý zameriavací.

Miniatúrna BGA sonda pre DPS s vysokou hustotou vysadenia

Ultra malá BGA sonda s manipulačnou plochou iba 0,4 x 3,4 mm potrebuje okolo komponentu iba 0,8 mm voľného priestoru. Produkuje jasný obraz spájkovacích plôch pod BGA, µBGA alebo CSP.

Optická inšpekcia a X-Ray

Flexia BGA môže byť použitá aj ako nákladovo efektívna alternatíva konvenčných X-Ray inšpekčných systémov, alebo s nimi môže byť kombinovaná. Na rozdiel od tradičných X-Ray systémov umožňuje operátorovi potvrdiť tvar spájkovacích guličiek, premostenia, prebytočného taviva, mikro trhlín, povrchových chýb, abnormalít, nečistôt či iných spájkovacích chýb na BGA komponentoch.

Flexia BGA vytvára ostré snímky spájkovacích guličiek pod BGA, µBGA, CSP a Flip-Chip až do 10 riadkov. Zväčšenie šošoviek je možné meniť od 5x (pracovná vzdialenosť ~ 50 mm) do 350x (pracovná vzdialenosť 0,3 mm).

Univerzálny kontrolný systém

Okrem bočného prezerania BGA obsahuje Flexia BGA navyše 100x objektív s pevnou ohniskovou vzdialenosťou a kruhovým svetlom a 1 - 100x kvalitný varifokálny objektív na kontrolu povrchu DPS, komponentov, konektorov a na opravy alebo prepracovanie DPS.

ESD ochrana

Flexia video a digitálne mikroskopy sú navrhnuté tak, aby vyhovovali požiadavkám výrobcov elektroniky, pokiaľ ide o flexibilitu, kvalitu obrazu, čas a efektivitu nákladov. Flexia sú ESD chránené a EPA schválené podľa noriem EN a IEC.

Ultra jasné, odolné LED osvetlenie

Všetky Optilia BGA šošovky obsahujú integrované LED diódy s vysokou intenzitou svetla, dlhou životnosťou a elektronickým ovládaním spúšte. Dodávajú optimálne biele osvetlenie pomocou integrovaného svetelného zdroja.

Mobilné a stabilne konfigurovateľné

Flexia BGA je kompaktný, modulárny a ergonomicky navrhnutý systém. Zariadenie váži len 200 gramov vrátane BGA objektívu a vstavaným LED osvetlením. Optilia BGA mikroskopy je možné ovládať mobilne v jednej ruke alebo namontovať na štandardné, XL alebo XYZ stojany. Dostupný je široký sortiment ďalších doplnkov, ktorý zaisťuje, aby systém vyhovoval Vašim špecifickým požiadavkám na optickú kontolu.

Špecifikácia

Digitálny video mikroskop

• Obrazový senzor: farebný 5.0 MPx 2592 (v) x 1944 (š) USB 2.0 rozhranie.
• Skladovacie podmienky: -10 ° C - +60 ° C, max. 98% RH, nekondenzujúce.
• Pracovné podmienky: 0 ° C - 45 ° C, max. 95% RH, nekondenzujúce.

BGA objektívy

• Predné osvetlenie: vstavané LED mikro hranoly s dlhou životnosťou, studená biela.
• Pripojiteľné prenášané zadné osvetlenie: LED mikrohranoly s dlhou životnosťou, studená biela.
• Samostatne stojace prenášané zadné osvetlenie: kefové LED optické vlákna s dlhou životnosťou, sldená biela.
• Systém ovládania svetelnej intenzity: individuálne nastaviteľné predné a zadné svetlo s elektronickým stmievačom.
• Napájanie: predné svetlo pomocou kamery (USB 2.0), zadné svetlá pomocou externého napájania, kefové osvetlenie pomocou batérií alebo externého napájania.
• Rozmery: 165 x 50 x 36 mm.
• Hmotnosť: max. 200 g.

Špecifikácia BGA sond

* požadovaný minimálny voľný priestor závisí na výške okolitých komponentov

Obsah balenia

• Flexia Definition 5.0 MP digitálny systém HM so 100x objektívom, ESD prevedenie.
• Bočný BGA objektív s ultra malou 90 ° optickou sondou.
• Malá 90 ° optická sonda pre BGA objekty.
• MicroPrism biele LED zadné osvetlenie so stmievačom, pripojiteľné.
• Kefové biele LED predné osvetlenie so stvmievačom, 2 x AA batérie trubice.
• DC adaptér pre kefové LED osvetlenie.
• Stojan pre kefové LED osvetlenie.
• 1 - 100x varifokačný objektív so vstavaným kruhovým svetlom.
• Kruhové biele LED osvetlenie pre 100x objektív.
• Softvér OptiPix Full s databázou, zahrňujúcou kalibračný mikrometer pre BGA.
• Extra dlhý stojan, hrubý/jemný pohyb, ESD prevedenie.
• Precízna XY-prevodná doska, 25 mm pojazd s rýchloposuvnou mikrometrickou skrutkou.
• Držiak DPS, ESD prevedenie.
• Hliníkový transportný kufrík, 380 x 295 x 80 mm, s penovou výplňou.
• Ročný servis a zákaznícka podpora pre OptiPix.
