ESD digitálna kamera Flexia HM OP-019 197

• Digitálny video mikroskop navrhnutý pre flexibilnú kontrolu, riadenie kvality, meranie a digitálny záznam.
• ESD chránený, k dispozícii je tiež štandardné modré (nie ESD) puzdro.
• Funkcia High-Magnification.
• Priemyselný, ľahký a vysoko flexibilný digitálny video mikroskop.
• Digitálny zoom.
• 100x objektív s fixnou ohniskovou vzdialenosťou.
• Pracovná vzdialenosť 20 mm (objektív 100x).
• Zorné pole 3,1 mm (objektív 100x).
• Rozlíšenie 1,9 mm (objektív 100x).
• Vstavané LED osvetlenie s dlhou životnosťou.
• Vhodný pre rôzne aplikácie vyžadujúce vynikajúcu kvalitu obrazu, flexibilitu, digitálny záznam obrazu a dokumentáciu.
• Určený pre optickú kontrolu, bezkontaktné trojrozmerné meranie, digitálny obraz a nahrávanie videa.

Súprava Flexia D1 HM ESD vyhovuje požiadavkám smerníc EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Akonáhle je ktorákoľvek časť súpravy Flexia uzemnená, elektrostatický potenciál klesne na menej ako 10 V počas doby kratšej ako 2 sekundy. Súprava Flexia pre prácu v prostredí EPA nevyžaduje žiadne špecifické uzemnenie. Systém Flexia je plne bezpečný pri kontrole citlivých elektronických dosiek a súčiastok.

Súprava D1 HM s funkciou veľkého zväčšenia dáva digitálny signál USB2 pre záznam digitálnych obrazov, alebo vykonávanie softvérových meraní. V kombinácii so softvérom Picsara sa tento systém zmení na flexibilný a výkonný digitálny systém kontroly, spôsobilý na vykonávanie presných meraní, analýzy, dokumentácie a výkazníctva.

Súprava je určená na mobilnú a flexibilnú kontrolu, riadenie kvality, meranie a digitálny záznam.

Aplikácia

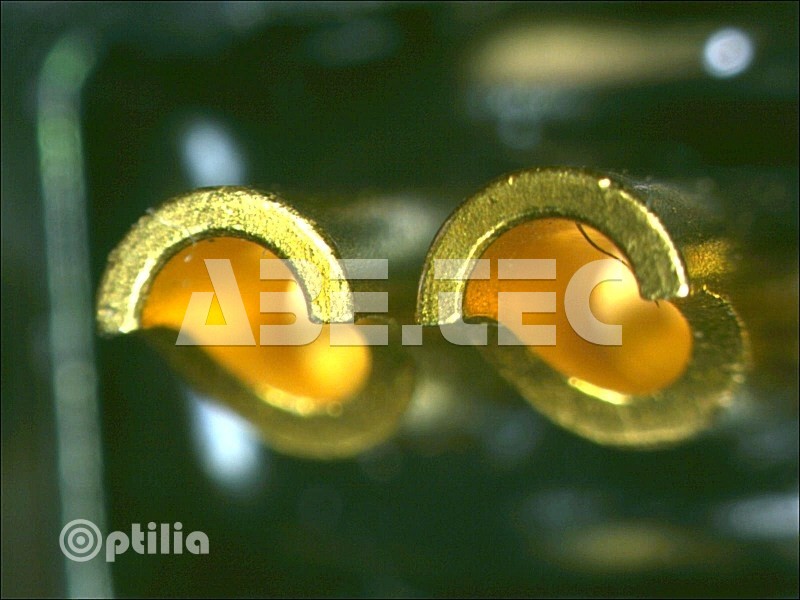

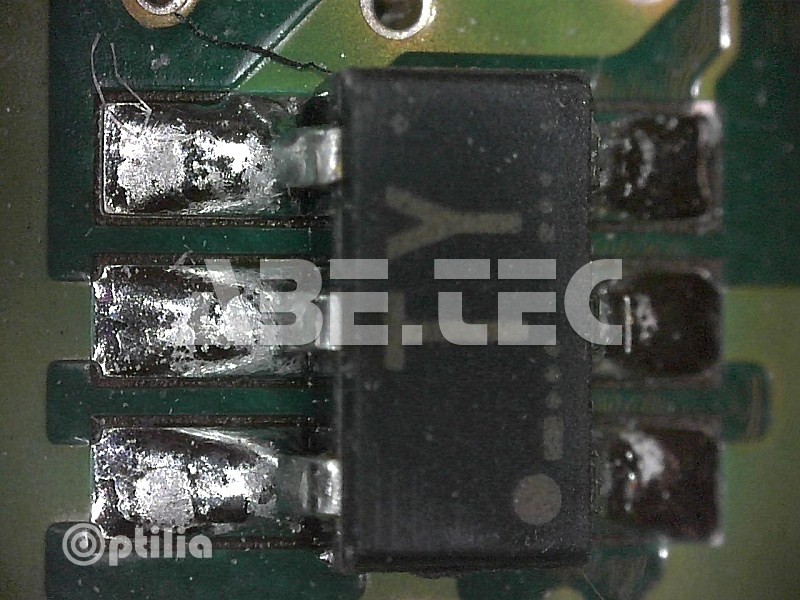

• Kontrola elektroniky, osadených DPS, komponentov, spájkovanie.
• Optická kontrola spájkovacích guličiek BGA, µBGA a CSP komponentov.
• Kontrola opracovaných dielov a zostáv.
• Bezkontaktné dimenzionálne meranie.
• Kontrola mikrotrhlín v častiach lietadiel, motorov, turbínových lopatiek, apod.
• Špičkové nástroje a opotrebenie v CNC strojoch.
• Odizolovanie a montáž káblov.
• Vlákna v papierenskom a textilnom priemysle.
• Plastové diely a vstrekovacie formy.
• Vyšetrenie kovov a zváranie.
• Kontrola a identifikácia peľu, hmyzu, kameňov, atď.
• Biológia, patológia, veterinárne a vedecké skúšky.
• Vyšetrovanie zločinov a forenznú analýza.
• Dokumentácia, digitálny záznam obrazu a archivácia.
• Webové konferencie a prezentácie živých alebo statických snímok cez internet, ai.

Špecifikácia

• Obrazový senzor: farebný 5.0 MPx CMOS.
• Počet efektívnych pixelov: 2592 x 1944 pixelov (5.0 MPx).
• Veľkosť pixelu: 2,2 µm x 2,2 µm.
• Rozhranie: USB2.0 sériové.
• Ovládače: MS-Windows Direct Show kompatibilné.
• Snímková frekvencia: 5,6 fps pri plnom rozlíšení, 13,2 fps pri rozlíšení 1920 x 1080.
• Režim snímkovania: progresívne.
• Ovládací softvér kamery: expozícia (automatické a manuálne nastavenie zosilnenia a času), vyváženie bielej, rozlíšenie.
• Osvetlenie: vstavané kruhové osvetlenie so stmievačom, 12 bielych LED diód, s/bez polarizátora.
• Optika: 1 - 100x varifokálny objektív, 100x objektív (súčasťou balenia), 170x, 250x a 500x objektív s pevnou ohniskovou vzdialenosťou.
• Softvér: OptiPix Image View a Capture so základným meraním.
• Pracovná vzdialenosť: 20 mm (objektív 100x), 500 - 4 mm (s prídavnými objektívmi).
• Zorné pole: 3,1 mm (objektív 100x), 500 - 0,4 mm (s prídavnými objektívmi).
• Rozlíšenie: 1,7 µm/px (objektív 100x).
• Skladovacie podmienky: -20 ° C - +60 ° C, max. 98% RH, nekondenzujúce.
• Pracovné podmienky: 0 ° C - 45 ° C, max. 95% RH, nekondenzujúce.
• Napájanie: 5.0 VDC, min. 450 mA, napájanie iba cez USB port.
• Rozmery (bez objektívu): 140 x 50 x 36 mm.
• Hmotnosť (bez objektívu): 200 g.
• Príslušenstvo: rôzny zoom, pevná ohnisková vzdialenosť, endoskopové šošovky, rôzne osvetlenie, mechanické držiaky a stojany.

Obsah balenia

• Flexia Definition 5MP Digital HM, ESD chránený.
• Objektív so zväčšením 100x a pevnou ohniskovou vzdialenosťou.
• Softvér OptiPix Lite, Image View, zachytávanie a pozorovanie obrázkov.
• Inštalačné CD, užívateľský manuál.
