ESD analógová kamera OP-019 003

• Analógový (PAL) inšpekčný systém.
• Profesionálna inšpekčná kamera s vysokým rozlíšením a zväčšením až 30x.
• Univerzálny a nákladovo efektívny Full HD video kontrolný systém pre rýchlu ergonomickú optickú inšpekciu.
• Autofocus, veľká pracovná vzdialenosť, laserové ukazovátko.
• Varifokálny 1 – 100x objektív, objektív 100x s fixnou ohniskovou vzdialenosťou.
• Kameru je možné ľahko pripojiť k Full HD alebo HD-ready monitoru alebo TV cez HD video výstupy.
• Automatické nastavovanie atribútov obrazu - jas, kontrast, zaostrenie, ostrosť, farba, atď.
• Záznam, meranie a archivácia digitálnych snímok pomocou softvéru OptiPix.
• ESD chránený.
• Vstavané laserové ukazovátko sa zameriava na oblasť záujmu a pomáha pri umiestnení na obrazovke.
• Pre zjednodušenie operácií môžu byť vybrané funkcie ovládané pomocou nožného spínača.
• Systémové 2 - 55x obrazovkové zväčšenie (24" monitor) je porovnateľné s bežnými inšpekčnými mikroskopmi.

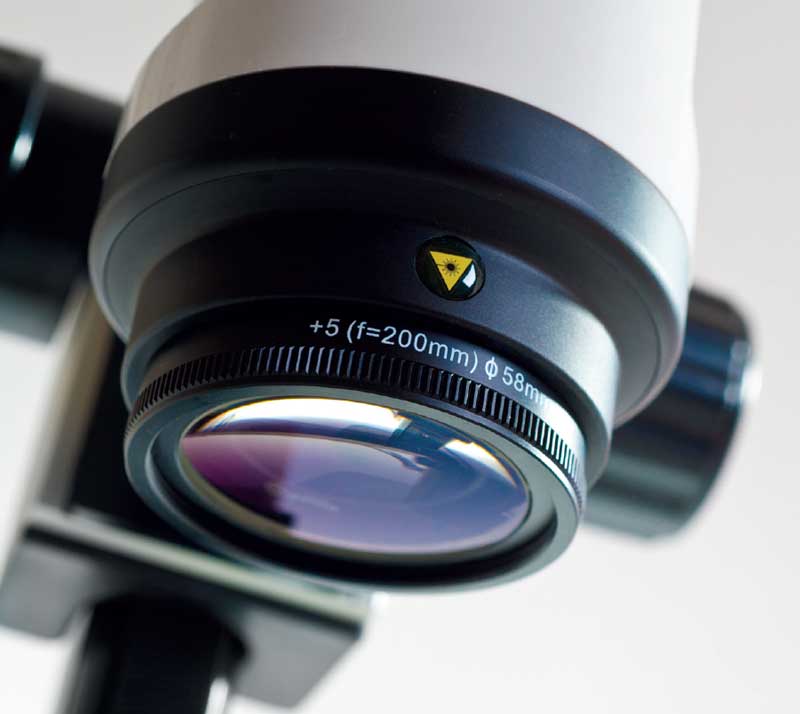

• Ak je potrebné ďalšie zväčšenie, šošovky pre detail ich môžu navýšiť až na 200x.

Základná súprava Flexia C1 ESD vyhovuje požiadavkám smerníc EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Akonáhle je ktorákoľvek časť súpravy Flexia uzemnená, elektrostatický potenciál klesne na menej ako 10 V počas doby kratšej ako 2 sekundy. Súprava Flexia pre prácu v prostredí EPA nevyžaduje žiadne špecifické uzemnenie. Systém Flexia je plne bezpečný pri kontrole citlivých elektronických dosiek a súčiastok.

Súprava Flexia dáva analógový video signál v PAL (na prianie NTSC), ktorý je možné ľahko pripojiť k TV alebo monitoru. Pre záznam digitálnych obrazov alebo softvérové merania je možné zvoliť sprevodník videa Optilia FireWire alebo USB2.0 so softvérom na meranie a archivovanie, alebo bez neho. V kombinácii so softvérom Picsara sa tento systém zmení na flexibilný a výkonný digitálny systém kontroly, spôsobilý na vykonávanie presných meraní, analýzy, dokumentácie. Súprava je určená na kontrolu, riadenie kvality, meranie a digitálny záznam zväčšeného obrazu elektronických DPS, súčiastok, spájkovaných spojov atď.

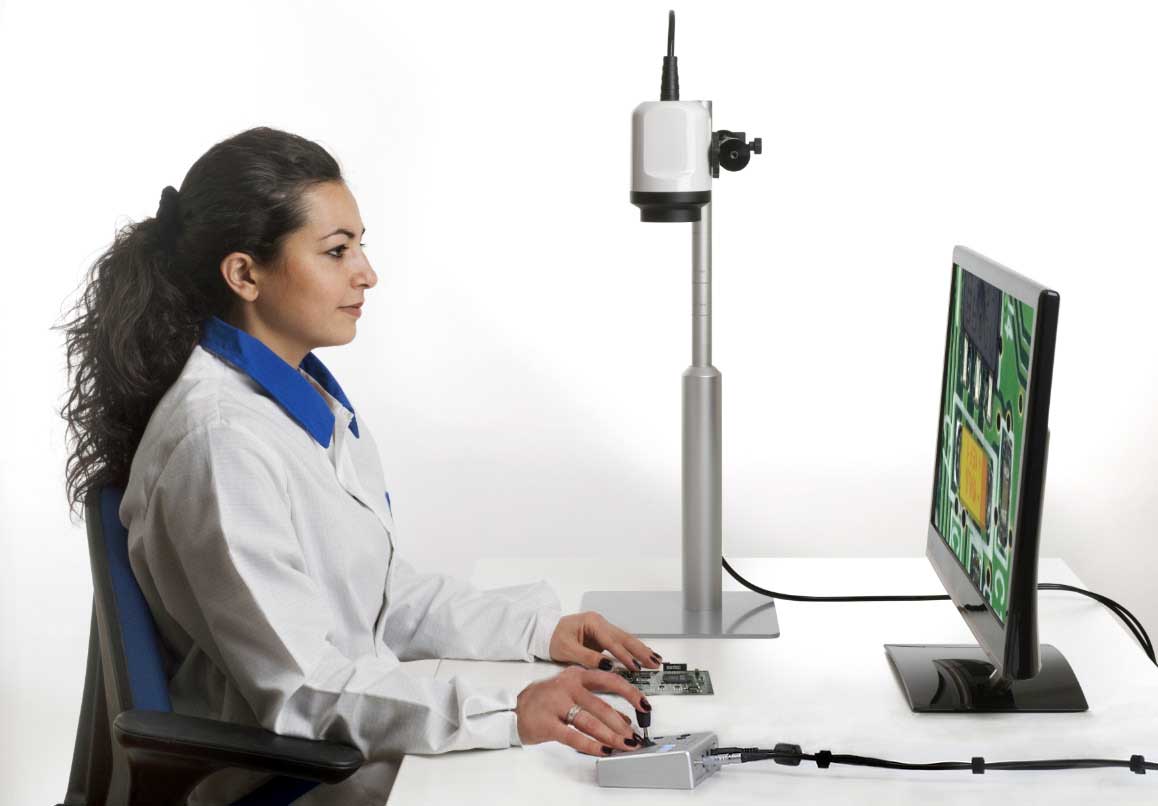

Navrhnutý pre ergonómiu

W30x-HD poskytuje úľavu pre oči, krk a ramená používateľa. Unikátny Freesight design poskytuje 500 mm predĺženú pracovnú vzdialenosť a voľný výhľad na monitor. Zatiaľ čo väčšina očných mikroskopických systémov ponúka vynikajúce zobrazovanie, W30x-HD pozdvihuje optickú inšpekciu do úplne nových dimenzií a umožňuje obsluhe pohodlne sedieť v optimálnom držaní, vďaka čomu môže plniť svoje úlohy efektívnejšie. Tým, že operátor sedí pohodlne a sleduje monitor, sa inšpekčná úloha stáva menej únavnou.

Optilia systém ponúka užívateľovi väčšiu flexibilitu pre rôzne inšpekčné a monitorovacie potreby. Okrem zobrazovania vynikajúcich detailov ponúka skutočnú jednoduchosť použitia a minimálnu interakciu s ovládacími prvkami a nastavením.

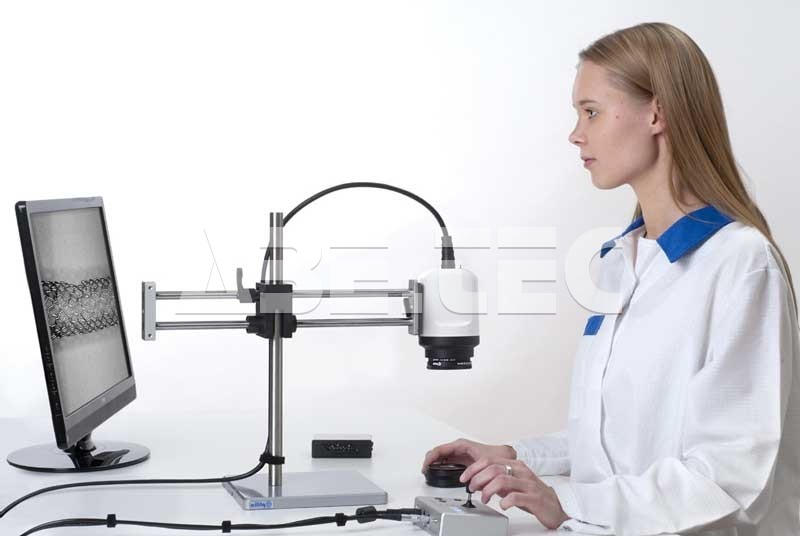

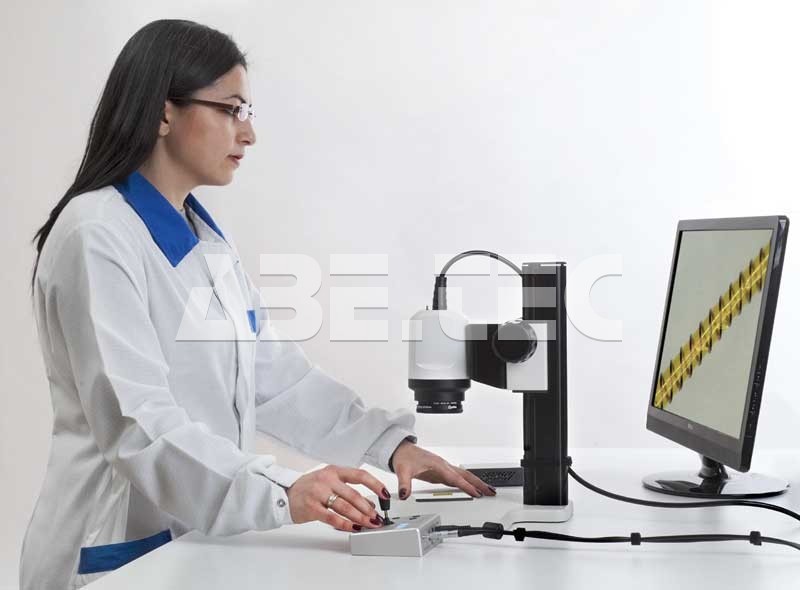

Spolu s rôznymi výškovými a zaostrovacími stojanmi získavajú užívatelia kontrolu nad pracovnou plochou, vzdialenosťou k objektu a pozorovacími uhlami. Atribúty obrazu, ako je zoom, jas, zaostrenie, veľkosť clony, expozičný čas či farby, sú nastavené automaticky, ale môžu byť tiež riadené manuálne užívateľom pomocou riadiaceho softvéru, riadiacej jednotky s joystickom alebo užívateľsky prívetivé jednotky bez nutnosti PC.

W30x-HD kamery výrazne znižujú čas strávený nad kontrolou dielov, v porovnaní s inými optickými vizálnymi systémami.

Sila "kliknutia"

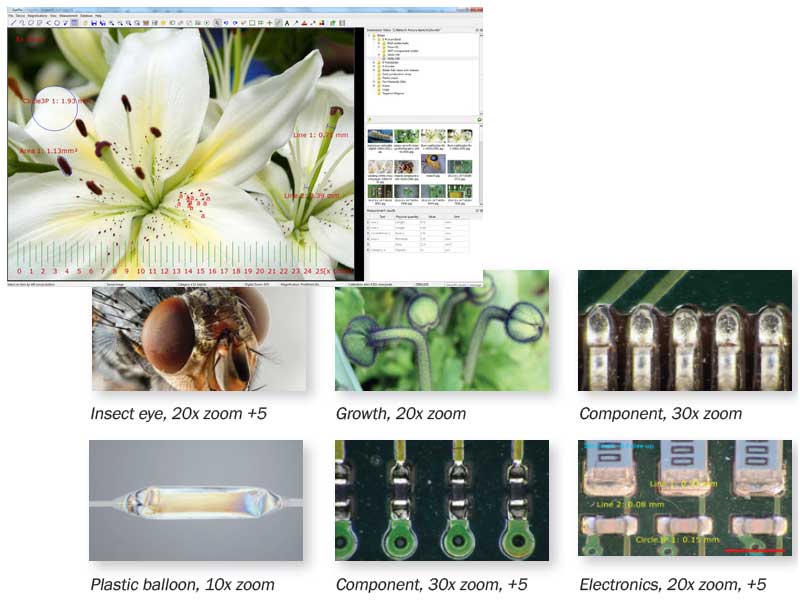

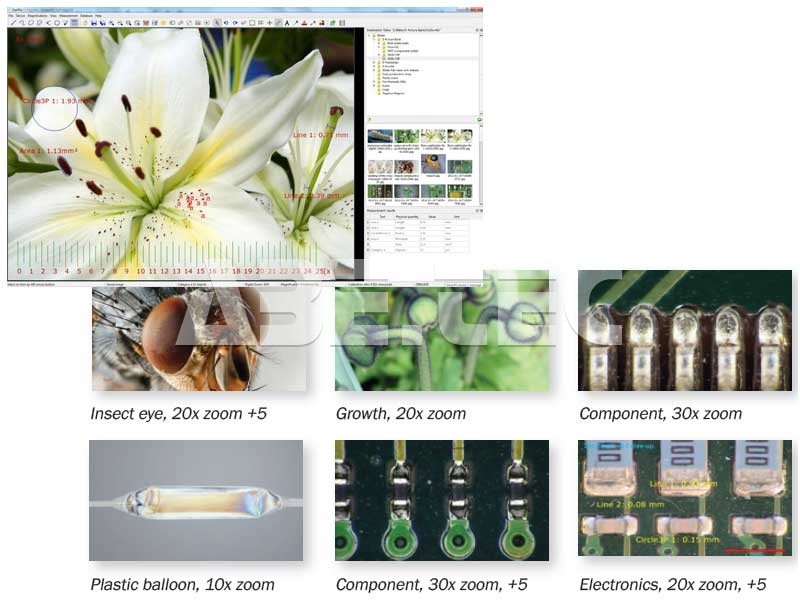

Optilia OptiPix softvér zjednodušuje zachytenie obrazu, meranie a archiváciu, a zároveň zlepšuje presnosť Vašich výsledkov. Spolu s kamerou W30x-HD umožňuje prácu so živými high-definition obrazmi. Pre ďalšiu analýzu, meranie alebo archiváciu môžu byť snímky ľahko zmrazené alebo uložené jediným kliknutím alebo stlačením tlačidla či nožného pedála. Pre jednoduché meranie môžu byť na obrázky položené kalibrované merítka vzdialeností, polomeru, dĺžky krivky, plochy či uhlov. Výsledky meraní sú automaticky ukladané a prepojené s obrázkami.

OptiPix software umožňuje definovať a prekryť mriežkou, obdĺžnikmi, nitkovými krížmi, CAD generovanými vzormi či rastrmi priamo živé obrazy. Tento softvér ponúka okrem ďalších užitočných funkcií aj flexibilné možnosti zoomovania, porovnanie obrazov živý-uložený alebo uložený-uložený, vytvorenie anotácií a informácií k obrázkom či definíciu výkonnej zabezpečenej databázy.

Špecifikácia

• Obrazový senzor: 1/2.8” CMOS, ~ 3.2 MPx.
• Kvalita obrazu: Full HD 1080p (1920 x 1080 px).
• Výstupný signál: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, PAL, NTSC.
• Optika: 30x optický zoom s automatickým zaostrovaním, F1.6 až F14 (F4.7 až F14 pri 30x).
• Pracovná vzdialenosť (bez detailu): ~ 210 - 240 mm.
• Pracovná vzdialenosť (s detailom +2): ~ 145 - 160 mm.
• Pracovná vzdialenosť (s detailom +5): ~ 95 x 110 mm.
• Pracovná vzdialenosť (s detailom +10): ~ 60 - 70 mm.
• Zorné pole pri zväčšení 1x: ~ 272 x 153 mm (na monitore 24" zväčšenie 1,9x).
• Zorné pole pri zväčšení 10x: ~ 28 x 15,8 mm (na monitore 24" zväčšenie 19x).
• Zorné pole pri zväčšení 30x: ~ 9,4 x 5,3 mm (na monitore 24" zväčšenie 55x).
• Zorné pole pri zväčšení 30x (s detailom +2): ~ 6,3 x 3,5 mm (na monitore 24" zväčšenie 83x).
• Zorné pole pri zväčšení 30x (s detailom +5): ~ 5,4 x 3,0 mm (na monitore 24" zväčšenie 96x).
• Zorné pole pri zväčšení 30x (s detailom +10): ~ 3,5 x 2,0 mm (na monitore 24" zväčšenie 149x).
• Ovládanie kamery: kontrolné zariadenie v hliníkovom puzdre (s joystickom) alebo PC kontrolný softvér cez sériový COM alebo USB port.
• Nastaviteľné parametre: optický zoom, clona, expozícia (rýchlosť uzávierky), jas, zaostrenie, vyváženie bielej farby (colour), zmrazenie obrazu, režim NIR-videnie, otočenie obrázku, negatívny obraz, uloženie a vyvolanie, zobrazenie faktora zoomu a kríž na živom obrazu.
• Laserový zameriavač: červený LED laser, 0,5 mW výstupný výkon, trieda lasera 2.
• Vstupy: DC a sériový RS-232 port (cez okrúhly konektor alebo 5-pinový MiniDin DB9-F a COM-USB adaptér).
• Výstupy: HD komponent Y/Pb/Pr video výstup (RCA), PAL/NTSC video výstup (RCA).
• Skladovacie prostredie: -20 ° C - +60 ° C, 20 - 95% RH, nekondenzujúce.
• Pracovné prostredie: -5 °C - +60 °C, 20 - 95% RH, nekondenzujúce.
• Napájanie: 12,0 VDC, max. 4,0 W.
• Hmotnosť kamery: max. 950 g (bez stojana a kontrolnej jednotky).

Obsah balenia

• Flexia Definition analógová kamera, ESD chránená.
• 100x objektív s pevnou ohniskovou vzdialenosťou.
• 1 - 100x varifokálny objektív so vstavaným kruhovým osvetlením.
• Napájací zdroj 5/12 V, 30 W s MiniDIN konektorom.
• Hliníkový transportný kufrík.
• Užívateľský manuál.
