ESD analógová kamera HM OP-019 152
Obj. číslo:
106000487
Výrobca:
Kategória:
Dostupnosť:
4 týždne
tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
předchozí
další
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
ESD analógová kamera HM OP-019 152
Varianty produktu
Technický list
◄
►
Popis
- Analógový video mikroskop.
- Počet efektívnych pixelov: 752 x 582 px (437 664 px).
- Funkcia High-Magnification.
- Prenos analógového singelu cez rozhranie PAL
- Horizontálne rozlíšenie 520 TV riadkov.
- ESD chránená súprava.
- Objektív 100x s fixnou ohniskovou vzdialenosťou.
- Priemyselný, ľahký a vysoko flexibilný video mikroskop so zoomovacou optikou a vstavaným LED osvetlením.
- Určený pre aplikácie vyžadujúce vynikajúcu kvalitu obrazu, flexibilitu, nahrávanie digitálneho obrazu a dokumentáciu.
- Navrhnutý pre optickú kontrolu, bezdotykové trojrozmerné meranie, digitálny obraz a záznam videa.
Súprava Flexia C1 ESD vyhovuje požiadavkám smerníc EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Akonáhle je ktorákoľvek časť súpravy Flexia uzemnená, elektrostatický potenciál klesne na menej ako 10 V počas doby kratšej ako 2 sekundy. Súprava Flexia pre prácu v prostredí EPA nevyžaduje žiadne špecifické uzemnenie. Systém Flexia je plne bezpečný pri kontrole citlivých elektronických dosiek a súčiastok.
Súprava Flexia dáva analógový video signál v PAL (na prianie NTSC), ktorý je možné ľahko pripojiť k TV alebo monitoru. Pre záznam digitálnych obrazov alebo softvérové merania je možné zvoliť prevodník videa Optilia FireWire alebo USB2.0 so softvérom na meranie a archivovanie, alebo bez neho. V kombinácii so softvérom Picsara sa tento systém zmení na flexibilný a výkonný digitálny systém kontroly, spôsobilý na vykonávanie presných meraní, analýzy, dokumentácie a výkazníctva. Súprava je určená na kontrolu, riadenie kvality, meranie a digitálny záznam zväčšeného obrazu elektronických DPS, súčiastok, spájkovaných spojov atď..
Aplikácia

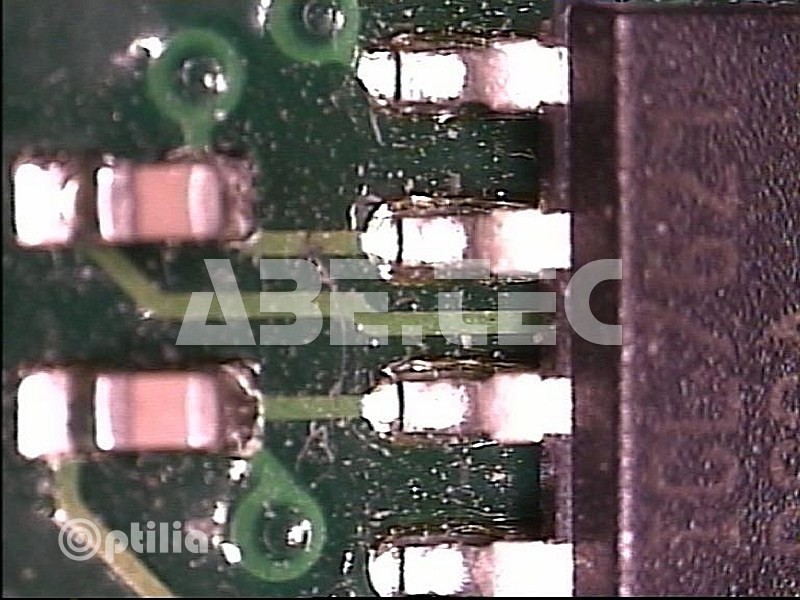

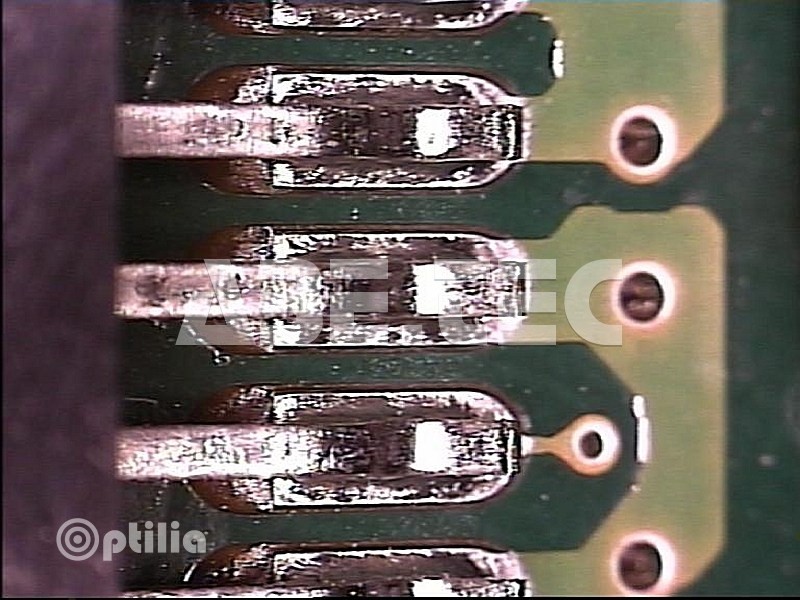

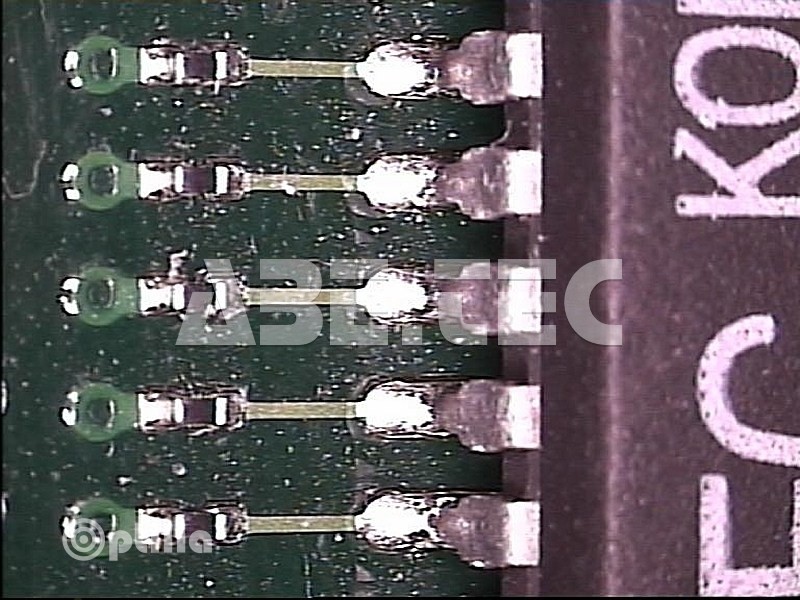

- Kontrola elektroniky, montovaných DPS, komponentov, spájkovanie.
- Optická kontrola spájkovacích guliča BGA, µBGA a CSP komponentov.
- Kontrola opracovaných dielov a zostáv.
- Bezkontaktné dimenzionálne meranie.
- Mikrotrhliny v častiach lietadiel, motorov, turbínových lopated, apod.
- Špičkové nástroje a opotrebenie v CNC strojoch.
- Odizolovanie a montáž káblov.
- Vlákna v papierenskom a textilnom priemysle.
- Plastové diely a vstrekovacie formy.
- Vyšetrovanie kovov a zváranie.
- Kontrola a identifikácia peľu, hmyzu, kameňov, atď.
- Biológia, patológia, veterinárne a vedecké skúšky.
- Vyšetrovanie zločinov a forenznú analýza.
- Dokumentácia, digitálny záznam obrazu a archivácia.
- Webové konferencie a prezantácia živých či statických snímok cez internet, aj.
Technická špecifikácia
- Obrazový senzor: interline 1/4" CCD farebný snímač obrazu.
- Počet efektívnych pixelov: 752 x 582 px (437 664 px).
- Video signál: kompozitný PAL, 1 V t-t/75 Ω.
- Horizontálne rozlíšenie: 520 TV riadkov.
- Vertikálna frekvencia: 50 Hz.
- Osvetlenie: vstavané kruhové svetlo so stmievačom, 12 bielych LED diód s alebo bez polarizéra.
- Optika: 1 - 100x varifokálny objektív, 100x, 170x, 250x alebo 500x fixný objektív.
- Skladovacie prostredie: -20 °C - +60 °C, max. 98% RH, nekondenzujúce.
- Pracovné prostredie: +0 ° C - 45 ° C, max. 95% RH, nekondenzujúce.
- Napájanie: 55.0 VDC, 450 mA minimálne cez napájací zdroj.
- Rozmery (bez objektívu): 40 x 50 x 36 mm.
- Hmotnosť (bez objektívu): 200 g.
Obsah balenia
- Flexia Definition HM analógová (PAL) kamera, ESD chránená.
- 100x objektív (pevná ohnisková vzdialenosť).
- Napájanie 5/12V, 30W s MiniDin konektorom.
- Užívateľský manuál.
Vhodné príslušenstvo
| Osvetlenie | |
|---|---|
| Rozptýlené kruhové svetlo pre objektív so zväčšením 250x | OP-006 205 |
| Rozptýlené kruhové svetlo pre objektív so zväčšením 500x | OP-006 206 |
| Difúzny adaptér pre objektív so zväčšením 100x | OP-006 203 |
| Objektívy | |
| 1 - 100x varifokálny objektív so vstavaným kruhovým svetlom | OP-019 407 |
| Objektív Macro Zoom 8-80x so vstavaným kruhovým svetlom | OP-019 110 |
| Objektív so zväčšením 500x | OP-019 116 |
| Objektív so zväčšením 250x | OP-019 114 |
| Objektív so zväčšením 170x | OP-019 113 |
| Ostatné príslušenstvo | |
| 10,4" stolný TFT monitor s kovovým puzdrom, kompozitný a VGA | OP-006 150 |
| 7" stolný TFT monitor | OP-006 143 |
| Software | |
| Prevodník videa USB2.0 | OP-006 278 |
| Stojany a ramená | |
| ESD zaostrovací stojan s pravouhlou základňou | OP-006 048 |
| Zaostrovací stojan s hrubým či jemným posuvom a kruhovou základňou | OP-006 267 |
| Zaostrovací stojan s kruhovou základňou | OP-006 049 |
| Zaostrovací stojan s veľkou doskou | OP-006 269 |
| Stolný držiak pre video mikroskopy Optilia | OP-006 274 |
Obsah balenia
- Flexia Definition HM analógová (PAL) kamera, ESD chránená.
- 100x objektív (pevná ohnisková vzdialenosť).
- Napájanie 5/12V, 30W s MiniDin konektorom.
-
Užívateľský manuál.
Technické dáta (11)
Technické dáta na porovnanie ESD analógová kamera HM OP-019 152
| Názov parametra | Hodnota |
|---|---|
| Prevedenie | ESD |
| Obrazový senzor | 1/4" CCD barevný snímač obrazu |
| Signálne systémy | kompozitní PAL, 1 V t-t/75 Ω |
| Optický systém | 100x fixní objektiv |
| Laserové ukazovátko | není |
| Skladovacie prostredie | -20°C - +60°C, max. 98% RH, nekondenzující |
| Pracovné prostredie | +0°C - 45°C, max. 95% RH, nekondenzující |
| Napájanie | 55.0 VDC, 450 mA minimálně přes napájecí zdroj |
| Výstup signálu | PAL/ NTSC |
| Rozmery | 140 x 50 x 36 mm |
| Hmotnost | 200 g |
Na stiahnutie (5)
Tu sú na stiahnutie doplňujúce dokumenty k ESD analógová kamera HM OP-019 152
Brožura (EN) (1638 kB)
Technická specifikace (EN) (117 kB)
Produktové kombinace (EN) (277 kB)
Optické parametry (EN) (98 kB)
Nákres (EN) (94 kB)
Technická specifikace (EN) (117 kB)
Produktové kombinace (EN) (277 kB)
Optické parametry (EN) (98 kB)
Nákres (EN) (94 kB)
Voliteľné príslušenstvo (16)
Tu nájdete voliteľné príslušenstvo, alternatívne a súvisiace produkty pre ESD analógová kamera HM OP-019 152
Zobrazenie:
Obrázkové
Tabuľkové
Rozptýlené kruhové svetlo pre objektív so zväčšením 250x OP-006 205
Rozptýlené kruhové svetlo pre objektív 250x sa používa na zmäkčenie a rozptýlenie svetla, a teda na obmedzenie odrazov od lesklých objektov. Táto jednotka sa upevňuje na mikroskopy Flexia zacvaknutím.
Rozptýlené kruhové svetlo pre objektív so zväčšením 500x OP-006 206
Rozptýlené kruhové svetlo sa používa na zmäkčenie a rozptýlenie svetla, a teda na obmedzenie odrazov od lesklých objektov.
Difúzny adaptér pre objektív so zväčšením 100x OP-006 203
Difúzny adaptér slúži na zmäkčenie a rozptýlenie svetla, čím zmierňuje odrazy od lesklých predmetov.
Varifokálny objektív 1-100x so vstavaným kruhovým svetlom OP-019 407
Varifokálny objektív Macro Zoom 1-100x je ideálny na manuálnu kontrolu objektov rôznych veľkostí a tam, kde sú vyžadované rôzne pracovné vzdialenosti. Má vstavané kruhové svetlo.
Varifokálny objektív 8-80x so vstavaným kruhovým svetlom OP-019 110
Varifokálny objektív Macro Zoom 8-80x je ideálny na manuálnu kontrolu objektov rôznych veľkostí a tam, kde sú vyžadované rôzne pracovné vzdialenosti. Má vstavané kruhové svetlo.
Objektív so zväčšením 500x OP-019 116
Objektív 500x s pevnou ohniskovou vzdialenosťou je doplnkom všetkých modelov mikroskopov Flexia s výnimkou mikroskopu Flexia LWD.
Objektív so zväčšením 250x OP-019 114
Objektív 250x s pevnou ohniskovou vzdialenosťou je doplnkom všetkých modelov mikroskopov Flexia, s výnimkou mikroskopu Flexia LWD.
Objektív so zväčšením 170x OP-019 113
Objektív 170x s pevnou ohniskovou vzdialenosťou je doplnkom všetkých modelov mikroskopov Flexia, s výnimkou mikroskopu Flexia LWD.
Stolný farebný monitor 10.4” TFT OP-006 150
Monitor LCD priemyselnej kvality s kovovým krytom pre náročnú prevádzku, s nastaviteľným stojanom pre prenosné aplikácie.
Stolný farebný monitor 7" TFT OP-006 143
Stolný monitor 7" TFT 143. Tento monitor 7" má formát 16:9, možno ho však nastaviť na formát 4:3. Kovový kryt.
Prevodník videa USB2.0 OP-006 278
Prevádza štandardný analógový video signál (PAL, NTSC, CCIR, EIA) na nekomprimovaný obrazový dátový tok, ktorý je možné monitorovať a zaznamenávať na vašom PC.
ESD zaostrovací stojan s pravouhlou základňou OP-006 048
Prenosný pravouhlý stojan s ramenom a presným posuvom v osi Z pomocou ozubnice s pastorkom. Tento stojan umožňuje naklápanie mikroskopu alebo kamery 90 ° nahor, 90 ° dole, ako aj 360 ° do strán.
Zaostrovací stojan s hrubým či jemným posuvom a kruhovou základňou OP-006 267
Prenosný stojan s ramenom a kruhovou základňou, s presným, zvlášť jemným posuvom v osi Z pomocou ozubnice s pastorkom, špeciálne určený na použitie s mikroskopmi a kamerami Optilia.
Zaostrovací stojan s kruhovou základňou OP-006 049
Stojan s ramenom a kruhovou základňou pre ľahké mikroskopy, s presným posuvom v osi Z prostredníctvom ozubnice s pastorkom.
Zaostrovací stojan s hrubým či jemným posuvom a pravouhlou základňou OP-006 269
Prenosný stojan s ramenom a pravouhlou základňou, s presným, zvlášť jemným posuvom v osi Z pomocou ozubnice s pastorkom, určený predovšetkým pre kontrolné mikroskopy a kamery Optilia.
Stolový držiak pre video mikroskopy Optilia OP-006 274
Stolový držiak pre video mikroskopy a kamery Optilia.
