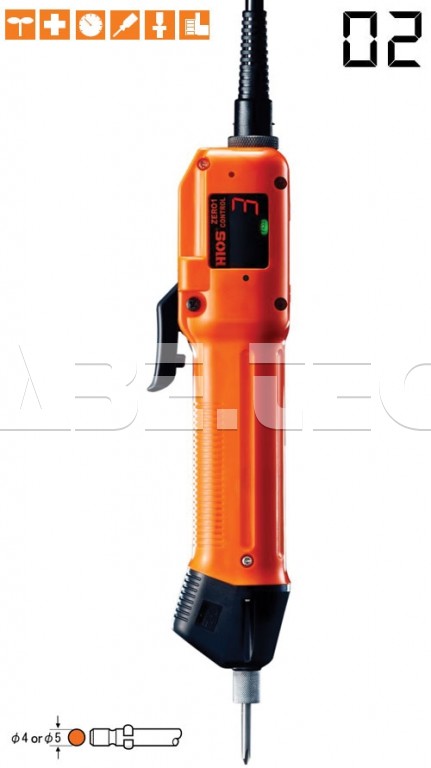

Elektrický momentový skrutkovač BLG-5000ZERO1-15

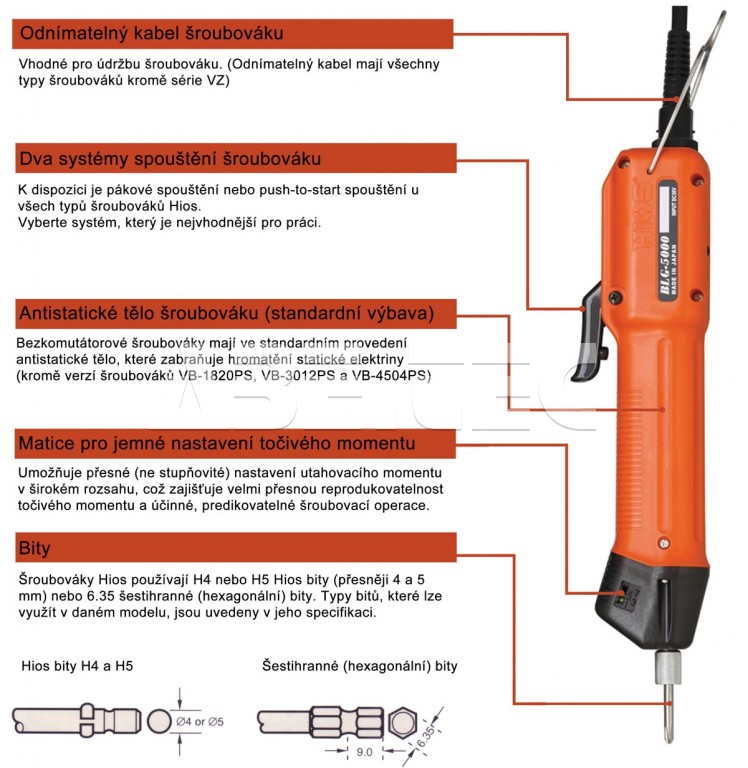

Vlastnosti skrutkovača

• Bezkomutátorový elektrický momentový skrutkovač.
• Žiadne karbónové kefky produkujúce nečistoty, ktoré môžu mať vplyv na jemné elektronické súčiastky.
• Nie sú žiadne vonkajšie emisie oxidu prášku, čo vedie k čistému pracovnému prostrediu.
• Použitie výkonného motora bez kefiek umožňuje dlhodobú odolnosť proti opotrebovaniu.
• Nie je potrebná žiadna údržba.
• Opakovateľnosť krútiaceho momentu ± 5%.
• Kvalitný motor zaisťuje, že skrutky budú precízne utiahnuté.
• Teplota motora je konštantná aj pri nepretržitej prevádzke.
• Ochrana nastavenia krútiaceho momentu jeho neúmyselnej zmene.
• Stála účinnosť, aj pri trvalom používaní skrutkovača.
• Vstavané počítadlo skrutiek.
• Jednou rukou môžete kontrolovať počet utiahnutých skrutiek (1 - 99 skrutiek).
• Detekcia chybného utiahnutia skrutky v reálnom čase s vysokou presnosťou.
• Rozpoznané sú nesprávne umiestnené skrutky rôznych typov a dĺžok, zapustené skrutky alebo nedotiahnuté skrutky.
• Priame učenie umožňujúce jednoduché nastavenie.
• Displej zobrazujúci počet skrutiek, ktoré ešte treba utiahnuť.
• Inštalovaný sériový port (RS-232C) pre nastavenie pomocou diaľkového ovládania a záznam hodnoty utiahnutia.
• Možnosť sledovania procesu skrutkovania a dokumentácie.
• Optimálna pre priestorovo úsporné operácie vďaka integrácii počítadla do tela skrutkovača.
• Zabraňuje vzniku ľudských chýb pri operáciách.
• Podporuje presné uťahovanie skrutiek a znižuje únavu obsluhy.
• Nie je nutné konvenčné externé počítadlo skrutiek, čo znižuje počiatočné náklady na zavedenie nových skrutkovačov.

Priame učenie

• Nastavenie je možné vykonať ľahko stlačením tlačidla.
• Čas a úsilie potrebné na nastavenie skrutkovača sa výrazne zníži priamym upevnením niekoľkých skrutiek.
• Riadiaca jednotka automaticky zistí počet rotujúcich pulzov motora (nastavená hodnota je +10% maximálneho počtu a -10% minimálneho počtu) od štartu, potrebných na utiahnutie skrutky.

Počítadlo skrutiek

• Zobrazuje počet skrutiek, ktoré treba upevniť.

Nastavenie pomocou iba troch krokov

• 1. začatie nadstavenia - 1x stlačiť tlačidlo nastavenia
• 2. priame učenie - upevniť 6 skrutiek
• 3. dokončenie nastavenia - 1x stlačiť tlačidlo nastavenia

Pulzný systém

• Počítaním množstva rotujúcich impulzov motora systém presne posúdi chyby utiahnutia skrutiek.

Technická špecifikácia

• Napájacie napätie: 30V ss.
• Odpojenie krútiaceho momentu je integrované v skrutkovači.

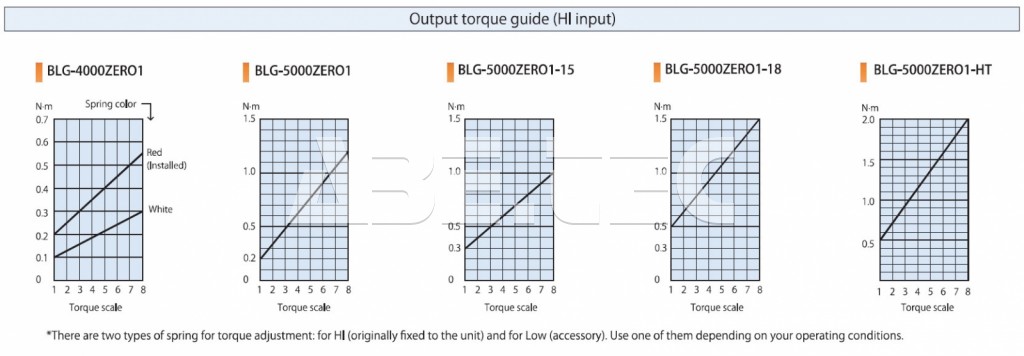

• Rozsah krútiaceho momentu: 0,3 - 1,0 N.m, 3 - 10 kgf.cm.
• Prepínanie momentu: plynulé nastavenie.
• Rýchlosť otáčania bez záťaže: vysoká 1500 ot./min, nízka 1000 ot./min.
• Rozmer skrutky: 2,3 - 3,0 mm (2,0 - 2,6 závitorezná skrutka).
• Typ bitu (nástavca): H4.
• Hmotnosť: 425 g.
• Dĺžka skrutkovača: 235 mm.
• Priemer skrutkovača: Min Ø 38 / Max. 46 mm.
• Zdroje: T45-BL, T-70BL.

Elektrický momentový skrutkovač vhodný pre TV techniku, komunikačnú techniku, faxové prístroje, počítače, diely automobilovej techniky, spätné zrkadlá autosvetla, TV hry, hračky, atď.
