Elektrický momentový skrutkovač BLFQ-5000

Obj. číslo:

103003876

Výrobca:

Kategória:

Séria Hios BL, Robotické skrutkovače

Dostupnosť:

4 týždne

priamy dovoz z Japonska, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

Elektrický momentový skrutkovač BLFQ-5000

další Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000 Elektrický momentový skrutkovač BLFQ-5000

Varianty produktu
Technický list

◄ ►

Bezkomutátorový elektrický momentový skrutkovač určený na robotickú montáž.
Bezkártáčkový skrutkovač pre automatické montážne stroje (DC typ).
Zjednodušené ovládanie a zvýšená odolnosť.
Nástroje poskytujú presný moment pre stálu kvalitu uťahovania.
11 rôznych nastavení RPM dostupných vo vysokom aj nízkom nastavení rýchlosti.
K dispozícii sú aj verzie BLFQ a BLFR s vákuovým saním.
Napájací zdroj môže spúšťať nástroj aj v opačnom smere a prepínať medzi dvoma nastavenými rýchlosťami.
Skrutkovač má valcové telo na zjednodušenie montáže.
Verzia s vákuovým saním.
Vybavený sacou hlavou, ktorá drží kovové aj nekovové skrutky na nástavci.
Sacia hlava môže byť využitá aj na odstránenie jemných častíc generovaných skrutkovaním.
Vákuová pumpa je pre ľahkú údržbu samostatná.
Typ koncovky sacej hlavy: F6 - štandardný 31 mm.
Rozmery sacej hlavy: ø 14,0 mm x 31 mm.
Dĺžka bitov podporovaných sacou hlavou: H5 100 mm.
Model sacieho nástavca: BLQ5-SET.
Rozsah krútiaceho momentu: 0,3 - 1,0 N.m, 2,6 - 8,8 Ibf.in, 3,0 - 10,0 Kgf.cm.
Prepínanie momentu: plynulé nastavenie.
Rýchlosť otáčania bez záťaže: vysoká 660 - 940 ot./min, nízka 115 - 320 ot./min (11-ti krokové prepínanie).
Rozmer skrutky: strojová 2,0 - 3,0 mm (2,0 - 2,6 závitorezná skrutka).
Typ bitu (nástavca): H5.
Hmotnosť: 560 g.

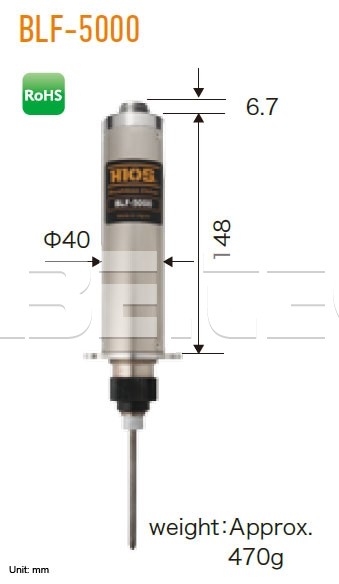

Dĺžka skrutkovača: 148 mm.
Priemer skrutkovača: 40 mm.
Dĺžka kábla: 3 m.
Zdroje: BLT-AY-61.

Bezkomutátorový momentový skrutkovač na automatizáciu ponúka dlhú životnosť a vysokú presnosť stabilného momentu. Je vhodný pre XY robotické systémy a automatické montážne zariadenia.

Elektrický momentový skrutkovač BLFQ-5000

Technické dáta na porovnanie Elektrický momentový skrutkovač BLFQ-5000

Názov parametra	Hodnota
Rozsah krouticího momentu	0.3 - 1.0 N.m
Rozsah krútiaceho momentu	2.6 - 8.8 ibf.in
Rozsah krútiaceho momentu	3.0 - 10.0 kgf.cm
Prepínanie momentu	plynulé seřízení
Rýchlosť otáčania bez záťaže	vysoká 660 - 940 ot./min
Rýchlosť otáčania bez záťaže	nízká 115 - 320 ot./min
Rozmer skrutky (M)	strojový šroub 2.0 - 3.0 mm
Rozmer skrutky (rezný)	závitořezný šroub 2.0 - 2.6 mm
Typ bitu (nástavce)	JAP (5,0 mm, Hios H5)
Dĺžka skrutkovača	148 mm
Priemer skrutkovača	40 mm
Dĺžka napájacieho kábla	3.0 m
Napájací zdroj	BLT-AY-61
Variant skrutkovača	F - pro automatické operace, Q - s vakuovou pumpou
