Digitálny priemyselný mikroskop U10, objektív 75 mm, monitor na zostave

• Priemyselný mikroskop s 20,5 MPix IDS farebnou digitálnou kamerou .
• 4x digitálny zoom.
• 75 mm objektív Megapixel TAMRON.
• Kompletná zostava vrátane monitora a mini-PC.
• Monitor je umiestnený priamo na zostave.

Všetko o kvalite obrazu

Digitálny priemyselný mikroskop U10 je najlepšou voľbou pre inovatívnu spoločnosť. Na ergonomicky umiestnenej obrazovke sa zobrazuje krištáľovo čistý obraz objektu s najlepšou možnou vernosťou farieb. Mnohokrát záleží na najmenších detailoch. Tá nikdy neprehliadne 20,5 megapixelový snímač pracujúci s 80% kvantovou účinnosťou. Supervýkonný mikroskop umožňuje 4násobné digitálne priblíženie bez zníženia kvality obrazu.

• Ostrý obraz, vysoké rozlíšenie.
• Jednoduché použitie s jedinou myšou.
• Rýchle zaostrenie, meranie rozmerov a 3D zobrazovanie.
• Dokumentácia na jedno kliknutie a identifikácia QR alebo DTM.
• Ukladanie obrazu a dát na SSD alebo sieťový disk.

Priemyselný digitálny mikroskop U10 je vybavenou špičkovou 1", 20,5 MPix IDS kamerou so snímačom SONY , ktorá poskytuje mimoriadne verné farby a má takmer 80% kvantovú účinnosť . Pomocou špeciálnej funkcie digitálneho zoomu s kolieskom myši je priblížený obraz rovnako ostrý a jasný, ako na reálnom predmete, na tom majú najväčší podiel Full HD monitor, skvelá 20,5 MPix USB3 kamera od IDS-Imaging GmbH a pokročilé softvérové ​​funkcie.

Aplikácia ponúka základné funkcie , ako je digitálny zoom, vylepšenie obrazu v reálnom čase a jeho ukladanie na lokálne alebo vzdialené zariadenie. Pomocou funkcie kalibrácie môžete merať vzdialenosti medzi dvoma bodmi zobrazenými na obrazovke, a to buď v pixeloch, alebo v kalibrovaných jednotkách reálneho sveta. K základným a pokročilým funkciám aplikácie a taktiež na nastavenie mikroskopu sa dostanete kliknutím pravého tlačidla myši kdekoľvek na obrazovke.

Automatické zaostrenie

Systém poskytuje dve možnosti zaostrovania , ktoré môžete vybrať a konfigurovať v záložke Nastavenia > Autofocus. V klasickom režime sa zaostrenie spustí dvojitým kliknutím na cieľovú časť obrazu, ale k dispozícii sú aj rýchle a presné predvoľby. V kontinuálnom režime sa zaostrovanie vykonáva automaticky v strede obrazovky.

Približovanie

Stojan kamery umožňuje užívateľovi veľmi ľahko používať rôzne pracovné vzdialenosti, a to priblížením alebo oddialením kamery. Pokiaľ je vzdialenosť objektu pevná, môžete stále používať skutočný digitálny zoom ovládaný otáčaním kolečka myši. Pri použití digitálneho zoomu je obraz rovnako ostrý a jasný vďaka Full HD LCD monitoru a 20,5 megapixelovej kamere.

Pomocou kolečka myši prepínate medzi profilmi priblíženia . Zoomovaná oblasť bude vždy vycentrovaná na aktuálnej pozícii ukazovateľa myši. Prekryvná grafika v pravom hornom rohu poskytuje informácie a aktuálne veľkosti, počtu a umiestnenie (pozri obrázok 2).

Sledovanie obrazu

Ak zobrazuje aktuálne aktívny profil iba časť obrazu snímača kamery, zostáva aktuálna zobrazená časť pohyblivá. Opäť platí, že prekrytie v pravom hornom rohu obrazovky poskytuje užívateľovi spätnú väzbu o aktuálnom stave obrazu.

Materiály

Základná deska s hrúbkou 6 mm je z lakovaného kovu, tyč tvorí štandardný ITEM hliníkový profil 40 x 40mm. Držiak kamery a puzdro sú z lakovaného hliníka a držiak LCD a mini-PC z lakovaného plechu. Základná deska je pokrytá 2 mm ESD gumovou rohožou. Zostávajúce časti systému sú štandardné produkty splňujúce požiadavky EC.

Funkcia

Stojan má nastaviteľné držiaky pre kameru aj monitor, ktoré umožňujú ovplyvňovať vlastnosti zobrazenia, ako je vzdialenosť kamery a ergonomia ovládania. Monitor môžete pre získanie najlepšieho uhla pohľadu nakloniť. Výber objektívov určuje mnoho vlastností nastavenia, pretože špecifikácie, ako je ohnisková vzdialenosť alebo rozsah clony, v konečnom dôsledku definujú uhol záberu, zväčšenie alebo hĺbku ostrosti. Aplikácia ponúka základné funkcie, napr. digitálny zoom a sledovanie obrazu, vylepšenie obrazu v reálnom čase a ukladanie obrazu (miestna zložka s obrázkami či diaľkové pamäťové USB zariadenie).

Meranie vykonávate ľahko pomocou funkcie kalibrácie -kalibrácie jedným kliknutím. Vzdialenosť medzi dvoma bodmi zobrazenými na obrazovke je možné merať v pix, alebo v klasických svetových kalibrovaných jednotkách.

K dispozícii je voliteľná funkcia autofocus , ktorá využíva elektronicky laditeľné obkektívy švajčiarskej spoločnosti Optotune. Ohnisková vzdialenosť elektrických čočiek sa s použitím ovládacieho prvku vyladí počas milisekund. Objektív Optotune môžete spárovať s určitými objektívmi s pevnou ohniskovou vzdialenosťou (nefunguje so všetkými druhmi objektívov). V niektorých nastaveniach sa čočka Optotune používa medzi fotoaparátom a objektívom s pevnou ohniskovou vzdialenosťou av inom nastavení môže byť použitá ako čočka na blízko.

Nahrávanie videa

Priemyselný digitálny mikroskop U10 poskytuje záznam videa . Rozlíšenie a snímkovú frekvenciu je možné upraviť v nastavení. Ak chcete spustiť alebo zastaviť nahrávanie, jednoducho kliknete na príslušnú ikonu v ponuke po kliknutí pravým tlačidlom.

HDR (High Dynamic Range) funkcie

Mikroskop U10 ponúka funkciu HDR, ktorá zvýrazňuje detaily v tmavšej časti obrazu (obvykle ak sú v tieni) alebo zníži lesklú svetlú časť obrazu . K dispozícii sú dve funkcie HDR. Jedna z funkcií je optimalizovaná pre rýchlosť a druhá na vylepšenie obrazu.

Rýchle ostrénie v milisekundách : nový prístup k zaostrovaniu umožňuje oveľa rýchlejšie zaostrovanie použitím metódy založenej na mape. Ak je objekt pevný, algoritmus predom vypočíta mapu zaostrovacích bodov . Potom sa pohybom myši na obrazovke obraz pod ukazovateľom zaostruje v milisekundách.

Super Imaging (obraz s hyperfokusom) : laditeľný objektív prináša užívateľovi doplnkové funkcie. Pomocou tzv. techniky vrstvenia obrazu a HDR môžete generovať HDR obrazs veľkou hĺbkou ostrosti. Rovnako je produkovaný 3D sieťový povrch , ktorý umožňuje lepšie pochopenie a jasnú vizualizáciu kontrolovaného objektu (pozri obrázok 3).

Zostava a technické parametre

Všetky zostavy sú dodávané s odolnou platformou a nastaviteľným stojanom, monitorom s Full HD rozlišením, mini-PC s myšou, megapixelovým objektívom TAMRON a osvetlením SAN20W. Štandardné vybavenie , ktoré podporuje väčšinu požadovaného použitia, obsahuje megapixelový objektív TAMRON s pevnou ohniskovou vzdialenosťou a plochým difúznym osvetlením. Do zostavy je možné tiež nakonfigurovať ďalšie príslušenstvo , ako je laditeľný objektív, naklápací stôl, XY stôl alebo extra stojany na osvetlenie.

Štandardná zostava sa skladá z nasledujúcich produktov:

• Objektív: 75 mm, TAMRON.
• Kamera: SONY 1" 20,5 MPix, farebná kamera IDS.
• Monitor: Full HD, 22".
• Stojan na kameru: nastaviteľný a robustný stojan na kameru.
• PC: INTEL NUC i5 ®, 8 GB RAM, 120 GB SSD.
• Zaostrenie: voliteľné/podporované.
• 3D zobrazovanie: voliteľné/podporované.
• Svetelný zdroj: SAN-20W biele osvetlenie, 700 mA, rozmery 210 x 98 x 25 mm.
• Snímková frekvencia: 30 - 70 FPS.
• Rozmery zostavy: 460 x 460 x 600-700 mm.
• Rozmery balenia: 610 x 440 x 340 mm.
• Hmotnosť: 19 kg.

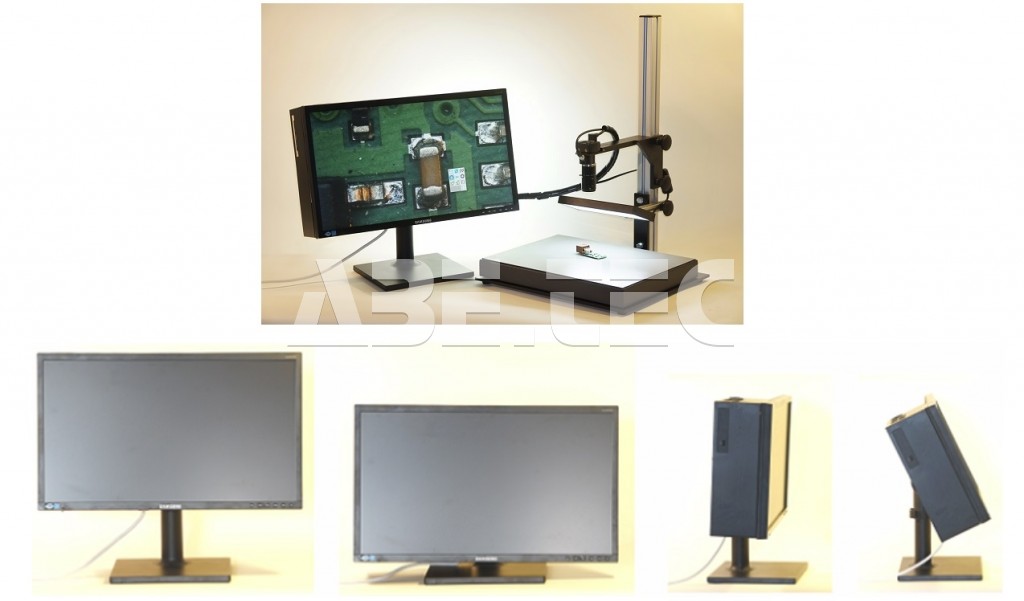

Voliteľný stojan na monitor

Monitor a PC jednotku môžete používať s voliteľným stojanom na monitor. V tomto prípade nie je monitor pripevnený na hliníkovej tyči, ale môžete ho umiestniť bokom vedľa stojana mikroskopu. Stojan umožňuje otáčanie monitora okolo osy Z, je možné ho naklápať a posúvať hore a dole (pozri obrázok 4).

V prípade záujmu o samostatný stojan na monitor uveďte tento variant v objednávke alebo ponuke.

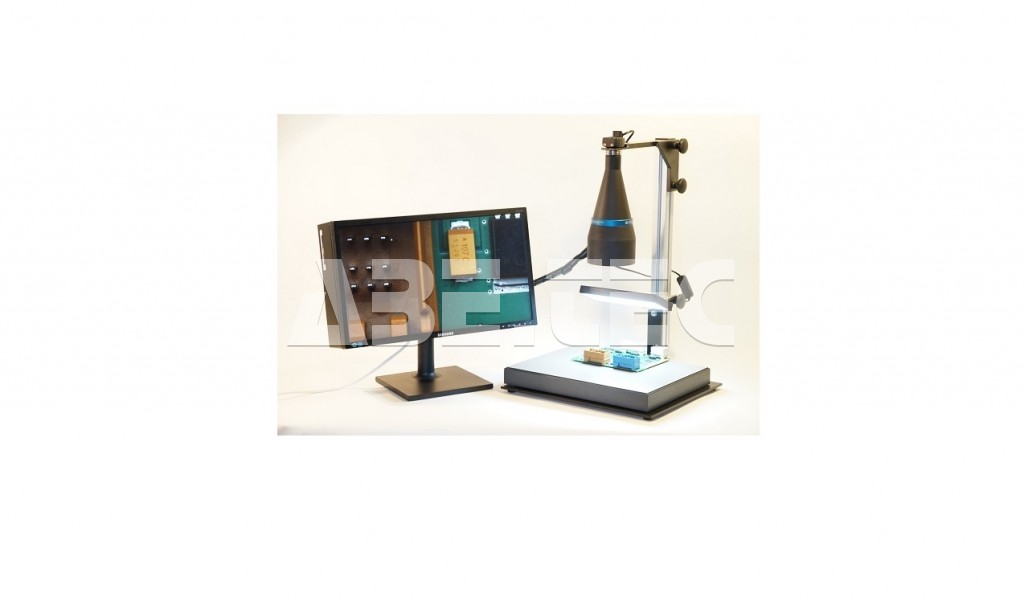

Voliteľný objektív s C objímkou

Obrázok 5 zobrazuje digitálny priemyselný mikroskop U4 s telecentrickou šošovkou 1280. Výhodou tejto konfigurácie je veľká hĺbka ostrosti a nedochádza k žiadnemu skresleniu perspektívy, takže toto nastavenie je ideálne na meranie.

Mikroskop podporuje štandardné objektívy s C objímkou ​​(telecentrické, makro, 360 ° objektívy atď), takže používateľ môže ľahko prepínať medzi objektívmi a získať nové optické nastavenie, ktoré podporia jeho nadchádzajúce potreby. Ak máte špeciálne požiadavky, uveďte ich do objednávky alebo kontaktujte nášho špecialistu.

Ďalšie funkcie

Meranie:

• vzdialenosti
• uhla
• kruhu
• čítanie DTM kódu
• súradnicový systém

2D kalibrácia:

• meranie vzdialenosti medzi dvoma bodmi
• kalibrácia jedným kliknutím

Prekrývajúca grafika:

• zvýraznenie alebo meranie určitých funkcií pre dokumentáciu

Pokročilé (voliteľné) funkcie

Autofocus:

• elektronicky laditeľný objektív Optotune
• dve možnosti zaostrovania: klasický a kontinuálny režim

HDR:

• korekcia svetelných podmienok s vysokým dynamickým rozsahom

Skladanie obrazu a 3D funkcie:

• zvýšenie hĺbky ostrosti a získanie informácií o hĺbke
• vytváranie hĺbkových máp a "superobrazu"
• generovanie 3D modelu

Voliteľné príslušenstvo

• voliteľné objektívy
• zdroje svetla
• plochý difúzny svetelný zdroj
• laditeľný 1030 (autofocus) objektív
• laditeľný 1640 (autofocus) objektív
• XY stôl
• naklápací stôl
• kalibračná doska
• súprava predlžovacích krúžkov
• laserový zameriavač
