Digitálny priemyselný mikroskop U10, objektív 25 mm, monitor na stojane

• Priemyselný mikroskop s 20,5 MPix IDS farebnou digitálnou kamerou .
• 4x digitálny zoom.
• 25 mm objektív Megapixel TAMRON.
• Kompletná zostava vrátane monitora a mini-PC.
• Monitor je umiestnený na samostatnom stojane.
• Stojan umožňuje otáčanie monitora okolo osi Z, je možné ho naklápať a posúvať hore a dole.

Všetko o kvalite obrazu

Digitálny priemyselný mikroskop U10 je najlepšou voľbou pre inovatívnu spoločnosť. Na ergonomicky umiestnenej obrazovke sa zobrazuje krištáľovo čistý obraz objektu s najlepšou možnou vernosťou farieb. Mnohokrát záleží na najmenších detailoch. Tá nikdy neprehliadne 20,5 megapixelový snímač pracujúci s 80% kvantovou účinnosťou. Supervýkonný mikroskop umožňuje 4násobné digitálne priblíženie bez zníženia kvality obrazu.

• Ostrý obraz, vysoké rozlíšenie.
• Jednoduché použitie s jedinou myšou.
• Rýchle zaostrenie, meranie rozmerov a 3D zobrazovanie.
• Dokumentácia na jedno kliknutie a identifikácia QR alebo DTM.
• Ukladanie obrazu a dát na SSD alebo sieťový disk.

Priemyselný digitálny mikroskop U10 je vybavenou špičkovou 1", 20,5 MPix IDS kamerou so snímačom SONY , ktorá poskytuje mimoriadne verné farby a má takmer 80% kvantovú účinnosť . Pomocou špeciálnej funkcie digitálneho zoomu s kolieskom myši je priblížený obraz rovnako ostrý a jasný, ako na reálnom predmete, na tom majú najväčší podiel Full HD monitor, skvelá 20,5 MPix USB3 kamera od IDS-Imaging GmbH a pokročilé softvérové ​​funkcie.

Aplikácia ponúka základné funkcie , ako je digitálny zoom, vylepšenie obrazu v reálnom čase a jeho ukladanie na miestne alebo vzdialené zariadenie. Pomocou funkcie kalibrácie môžete merať vzdialenosti medzi dvoma bodmi zobrazenými na obrazovke, a to buď v pixeloch, alebo v kalibrovaných jednotkách reálneho sveta. K základným a pokročilým funkciám aplikácie a tiež na nastavenie mikroskopu sa dostanete kliknutím pravého tlačidla myši kdekoľvek na obrazovke.

Automatické zaostrenie

Systém poskytuje dve možnosti zaostrovania , ktoré môžete vybrať a konfigurovať v záložke Nastavenia > Autofocus. V klasickom režime sa zaostrenie spúšťa dvojitým kliknutím na cieľovú časť obrazu, ale k dispozícii sú aj rýchle a presné predvoľby. V kontinuálnom režime sa zaostrovanie vykonáva automaticky v strede obrazovky.

Približovanie

Stojan kamery umožňuje užívateľovi veľmi ľahko používať rôzne pracovné vzdialenosti, a to priblížením alebo oddialením kamery. Pokiaľ je vzdialenosť objektu pevná, môžete stále používať skutočný digitálny zoom ovládaný otáčaním kolieska myši. Pri použití digitálneho zoomu je obraz rovnako ostrý a jasný vďaka Full HD LCD monitoru a 20,5 megapixelovej kamere.

Pomocí kolečka myši přepínáte mezi profily přiblížení. Zoomovaná oblast bude vždy vycentrovaná na aktuální pozici ukazatele myši. Překryvná grafika v pravém horním rohu poskytuje informace a aktuální velikosti, počtu a umístění (viz obrázek 2).

Sledování obrazu

Pokud zobrazuje aktuální aktivní profil pouze část obrazu snímače kamery, zůstává aktuálně zobrazená část pohyblivá. Opět platí, že překrytí v pravém horním rohu obrazovky poskytuje uživateli zpětnou vazbu o aktuálním stavu obrazu.

Materiály

Základní deska o tloušťce 6 mm je z lakovaného kovu, tyč tvoří standardní ITEM hliníkový profil 40 x 40mm. Držák kamery a pouzdro jsou z lakovaného hliníku a držák LCD a mini-PC z lakovaného plechu. Základní deska je pokryta 2 mm ESD pryžovou rohoží. Zbývající části systému jsou standardní produkty splňující požadavky EC.

Funkce

Stojan má nastavitelné držáky pro kameru i monitor, které umožňují ovlivňovat vlastnosti zobrazení, jako je vzdálenost kamery a ergonomie ovládání. Monitor můžete pro získání  nejlepšího úhlu pohledu naklonit. Výběr objektivů určuje mnoho vlastností nastavení, protože specifikace, jako je ohnisková vzdálenost nebo rozsah clony, v konečném důsledku definují úhel záběru, zvětšení nebo hloubku ostrosti. Aplikace nabízí základní funkce, např. digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a ukládání obrazu (místní složka s obrázky či vzdálené paměťové USB zařízení).

Měření provádíte snadno pomocí funkce kalibrace - kalibrace jedním kliknutím . Vzdálenost mezi dvěma body zobrazenými na obrazovce lze měřit v pix, nebo v klasických světových kalibrovaných jednotkách.

K dispozici je volitelná funkce autofocus, která využívá elektronicky laditelné obkektivy švýcarské společnosti Optotune. Ohnisková vzdálenost elektrických čoček se s použitím ovládacího prvku vyladí během milisekund. Objektiv Optotune můžete spárovat s určitými objektivy s pevnou ohniskovou vzdáleností (nefunguje se všemi druhy objektivů). V některých nastaveních se čočka Optotune používá mezi fotoaparátem a objektivem s pevnou ohniskovou vzdáleností a v jiném nastavení může být použita jako čočka na blízko.

Nahrávání videa

Průmyslový digitální mikroskop U10 poskytuje záznam videa. Rozlišení a snímkovou frekvenci lze upravit v nastavení. Chcete-li spustit nebo zastavit nahrávání, jednoduše kliknete na příslušnou ikonu v nabídce po kliknutí pravým tlačítkem.

HDR (High Dynamic Range) funkce

Mikroskop U10 nabízí funkci HDR, která zvýrazňuje detaily v tmavší části obrazu (obvykle pokud jsou ve stínu) nebo sníží lesklou světlou část obrazu. K dispozici jsou dvě funkce HDR. Jedna z funkcí je optimalizována pro rychlost a druhá pro vylepšení obrazu.

Rychlé ostření v milisekundách: nový přístup k zaostřování umožňuje mnohem rychlejší zaostřování použitím metody založené na mapě. Pokud je objekt pevný, algoritmus předem vypočítá mapu zaostřovacích bodů. Poté se pohybem myši na obrazovce obraz pod ukazatelem zaostřuje v řádu milisekund.

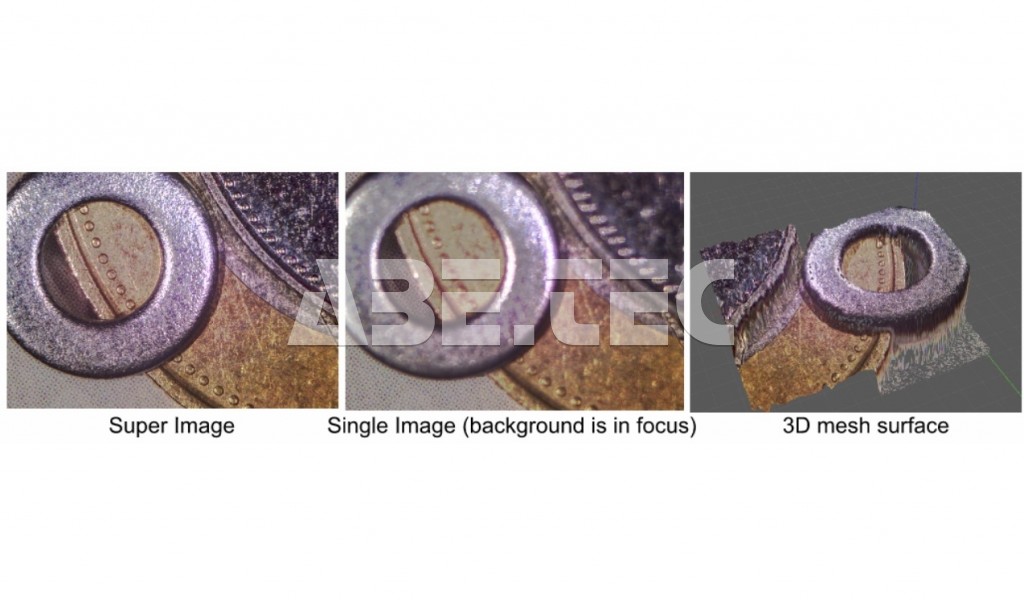

Super Imaging (obraz s hyperfokusem): laditelný objektiv přináší uživateli doplňkové funkce. Pomocí tzv. techniky vrstvení obrazu a HDR můžete generovat HDR obrazs velkou hloubkou ostrosti. Rovněž je produkován 3D síťový povrch, který umožňuje lepší pochopení a jasnou vizualizaci kontrolovaného objektu (viz obrázek 3).

Sestava a technické parametry

Všechny sestavy jsou dodávány s odolnou platformou a nastavitelným stojanem, monitorem s Full HD rozlišením, mini-PC s myší, megapixelovým objektivem TAMRON a osvětlením SAN20W. Standardní vybavení, které podporuje většinu požadovaného použití, obsahuje megapixelový objektiv TAMRON s pevnou ohniskovou vzdáleností a plochým difuzním osvětlením. Do sestavy lze také nakonfigurovat další příslušenství, jako je laditelný objektiv, naklápěcí stůl, XY stůl nebo extra stojany na osvětlení.

Standardní sestava se skládá z následujících produktů:

• Objektiv: 25 mm, TAMRON.
• Kamera: SONY 1" 20,5 MPix, barevná kamera IDS.
• Monitor: Full HD, 22".
• Stojan na kameru: nastavitelný a robustní stojan na kameru.
• PC: INTEL NUC i5®, 8GB RAM, 120GB SSD.
• Zaostření: volitelné/podporované.
• 3D zobrazování: volitelné/podporované.
• Světelný zdroj: SAN-20W bílé osvětlení, 700 mA, rozměry 210 x 98 x 25 mm.
• Snímková frekvence: 30 - 70 FPS.
• Rozměry sestavy: 460 x 460 x 600-700 mm.
• Rozměry balení: 610 x 440 x 340 mm.
• Hmotnost: 19 kg.

Volitelný objektiv s C objímkou

Obrázek 5 zobrazuje digitální průmyslový mikroskop U4  s telecentrickou čočkou 1280. Výhodou této konfigurace je velká hloubka ostrosti a nedochází k žádnému zkreslení perspektivy, takže toto nastavení je ideální pro měření.

Mikroskop podporuje standardní objektivy s C objímkou (telecentrické, makro, 360° objektivy atd.), takže uživatel může snadno přepínat mezi objektivy a získat nové optické nastavení, které podpoří jeho nadcházející potřeby. Pokud máte speciální požadavky, uveďte je do objednávky nebo kontaktuje našeho specialistu.

Další funkce

Měření:

• vzdálenosti
• úhlu
• kruhu
• čtení DTM kódu
• souřadnicový systém

2D kalibrace:

• měření vzdálenosti mezi dvěma body
• kalibrace jedním kliknutím

Překryvná grafika:

• zvýraznění nebo měření určitých funkcí pro dokumentaci

Pokročilé (volitelné) funkce

Autofocus:

• elektronicky laditeľný objektív Optotune
• dve možnosti zaostrovania: klasický a kontinuálny režim

HDR:

• korekcia svetelných podmienok s vysokým dynamickým rozsahom

Skladanie obrazu a 3D funkcie:

• zvýšenie hĺbky ostrosti a získanie informácií o hĺbke
• vytváranie hĺbkových map a "superobrazu"
• generovanie 3D modelu

Voliteľné príslušenstvo

• voliteľné objektívy
• zdroje svetla
• plochý difúzny svetelný zdroj
• laditeľný 1030 (autofocus) objektív
• laditeľný 1640 (autofocus) objektív
• XY stôl
• naklápací stôl
• kalibračná deska
• súprava predlžovacích krúžkov
• laserový zameriavač
