CNC Plotter 4030, 348125 4030

• Kompaktní CNC stroj s lehkou hliníkovou konstrukcí a přesnými ocelovými linenárními vodiči.
• Dynamický pohon řemene (osy X a Y).
• Z osa s kulovým šroubovým pohonem.
• Integrovaný trojcestný regulátor krokového motoru pro dvoufázové krokové motory, 24V/2,0 A, mikroprocesor.
• Mikrokontroler s USB rozhraním.
• Kontrolní software gieCAPS včetně Gerber překladače (Target, Eagle) a importu dat z HGPL, NCP.
• Teach-in programování (bod, linie, kruh, oblouk).

Volitelně:

• CCD kamera pro sledování procesu, nastavení nulového bodu, zarovnání obrobku a funkci učení.

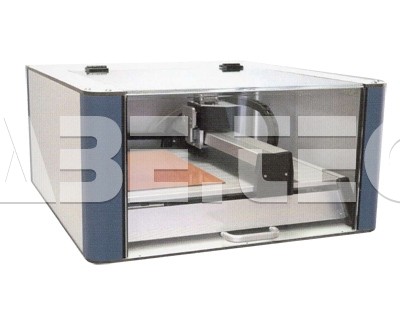

• Skříň stroje EN60825-1 s bezpečnostním spínačem a ochranným zasklením.

Technická specifikace:

• Pracovní plocha: 430 x 300 x 30 mm.
• Montážní plocha: 580 x 410 mm.
• Průchod osy Z: 30 mm.
• Rychlost: 200 mm/s.
• Opakovatelnost: ± 0,03 mm.
• Motor: dvoufázový krokový motor.
• Ovládání: PC modul s USB rozhraním (rozšířený G-kód).
• Import dat: G-Code, HPGL, Gerber překladač (Target, Eagle).
• Rozlišení krokového motoru: režim mikrokrokování.
• Rozměry: 700 x 600 x 260 mm.
• Hmotnost: 27 kg.
