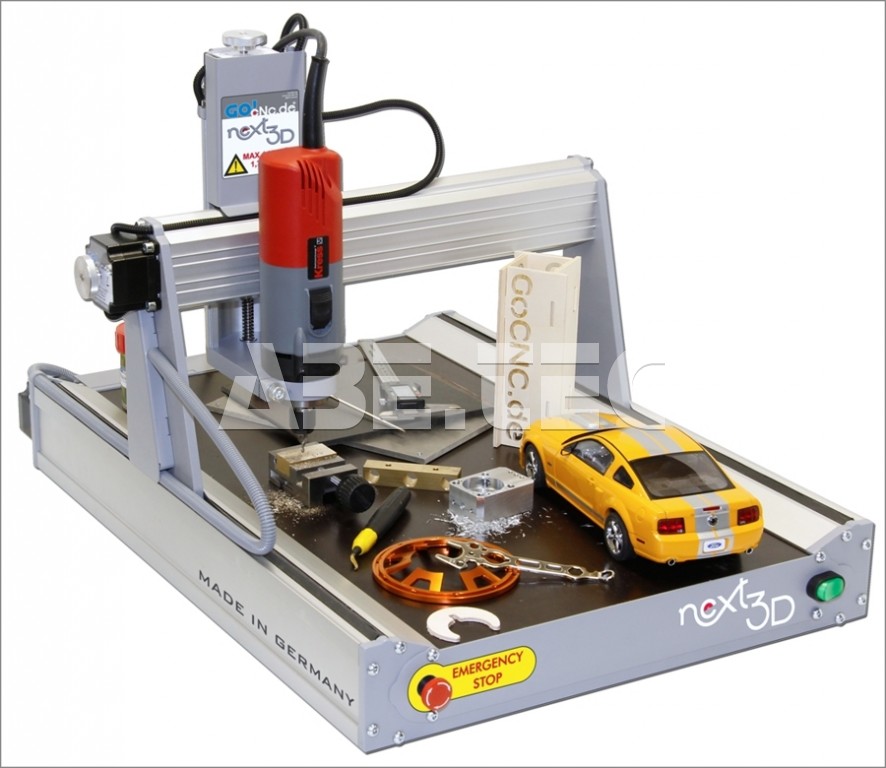

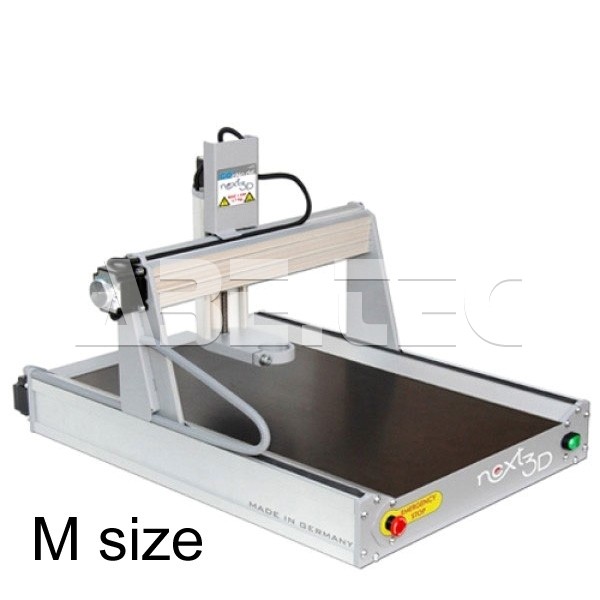

CNC frézka Next3D CNC Router M, velikost M, stavebnice s hliníkovým stolem

• CNC frézka určená na obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s elektronickými obvodmi, aj.
• Sada určená na zostavenie - stavebnice.

Frézky radu Next 3D ®

Next3D® je nová séria frézok, ktorá bola v plnom rozsahu vyvinutá v spoločnosti goCNC a spĺňa všetky priania zákazníkov. Po dvoch rokoch vývoja je predstavené kvalitné zariadenia, v ktorom bol kladený veľký dôraz na bezporuchovú a pomerne ľahkú montáž, spoľahlivosť a dlhú životnosť zariadenia. CNC frézku je možné zostaviť so základnými znalosťami mechaniky. Počas montáže sa zoznámite a pochopíte technológií CNC frézky a navyše ušetríte významnú finančnú čiastku. Konečné nastavenie CNC frézky je záverečným krokom, od ktorého závisí dosiahnutej technické parametre CNC frézky. V záverečnom kroku Vám môže pomáhať technik zo spoločnosti ABE.TEC, s.r.o.

Jednoduchá montáž, jednoduchá obsluha a údržba, rozmanitosť, úplné vybavenie, najväčší možné pracovné rozmery pri najmenších možných rozmeroch zariadení, ako aj bezkonkurenčná cena a konštrukcie - to sú silné stránky frézky Next3D. Univerzálnosť frézky podporuje možnosť práce s rôznymi frézovacími vretenami, laserovú hlavou, dispenzními kartušami, rôznymi nožmi na rezanie rozličných materiálov, apod.

Pokiaľ si zákazník nie je istý svojou zručnosťou a znalosťami z oblasti elektroniky a mechaniky môže si zakúpiť frézku už zostavenú. Súčasťou služieb spoločnosti ABE.TEC, s.r.o. je aj poradenstvo po telefóne pre užívateľov, ktorí si zostavujú frézku sami. Ešte dôležitejšie je vlastné nastavenie (justáž) frézky. Ako starostlivo si užívateľ zariadenia nastaví a "vyladia", tak bude spokojný s funkciami frézky. Pokiaľ zákazník zakúpi už zostavenú frézku, dostane zariadenie odladené.

Obrábanie vhodných materiálov

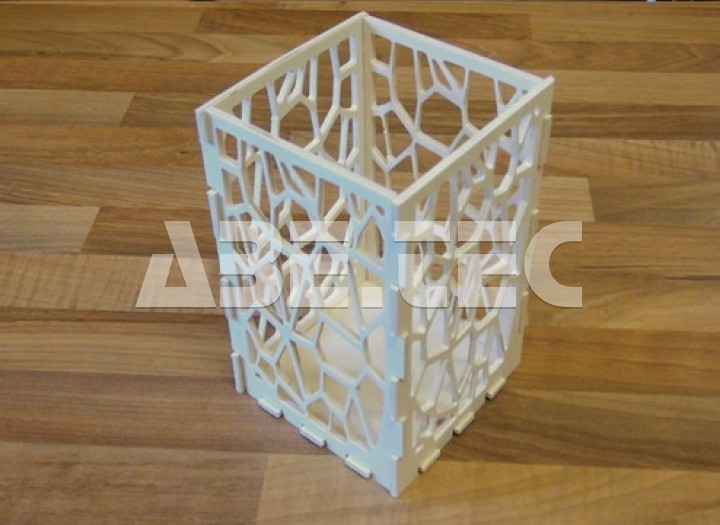

Rozsah frézky Next3D sa hodí k obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s plošnými spojmi, k ryteckým činnostiam, ako aj prácou v malom meradle na neželezných kovoch (hliník a mosadz). Najlepšie technika u doskového materiálu spočíva v priamom prilepenie k celému povrchu stola pomocou obojstrannej lepiacej pásky. Vďaka tejto metóde sa doska (obrábaný materiál) uprostred nedvíha a frézované časti sa nemôžu vytrhnúť, a zostanú prilepené k stolu. Iné upevňovacie pomôcky, ako je zverák, skrutkové úchytky, T-stôl je možné montovať na stôl bez akýchkoľvek problémov.

Hlavné vlastnosti

• Novo vyvinutý hliníkový profil bez torzie, s radom integrovaný funkcií znižuje výrobné náklady a zjednodušuje montáž.
• Lineárne vedenie na guľkových ložiskách je zárukou presného chodu bez vôle.

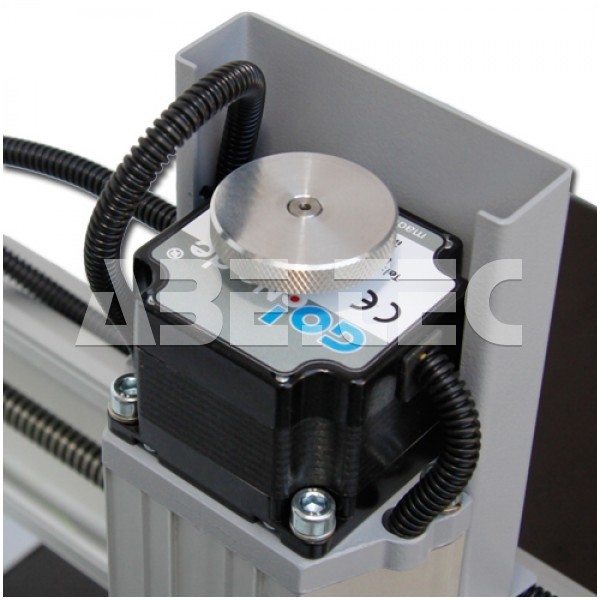

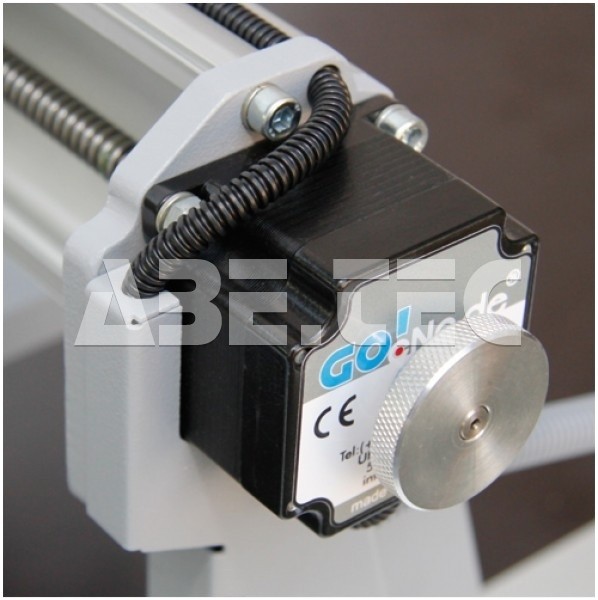

• Tichá a spoľahlivá, aktívne chladená, integrovaná elektronika riadenia v troch osiach, prispôsobená vášmu krokovému motoru, bola vyvinutá pomocou najmodernejšej SMT technológie a zaisťuje spoľahlivú prevádzku bez vibrácií.
• Riadenie pohonu prídavné 4. osi a elektronické ovládanie vretena.

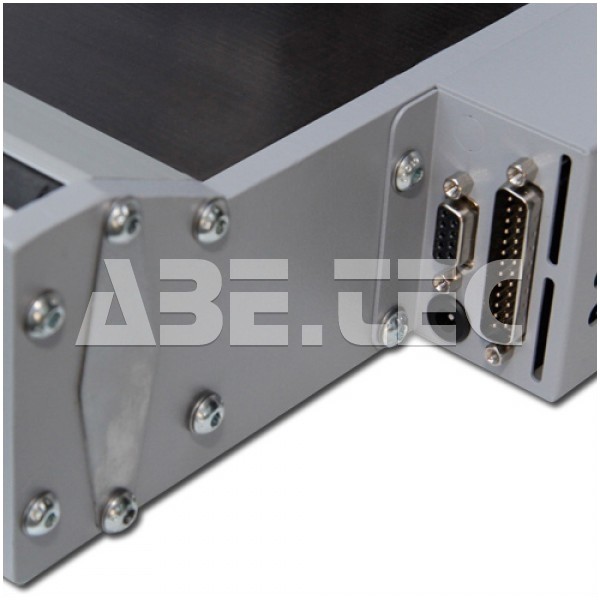

• Jednoduché, priame ovládanie počítačovým softvérom prostredníctvom paralelného vstupu
• Pripojenie cez USB rozhranie je pomocou externého USB prevodníka. Týmto prevedením zostáva CNC frézka otvorená všetkým typom softvéru.
• Vzhľadom na pohon portálu dvojitým vretenom nie je možné portál naklápať.

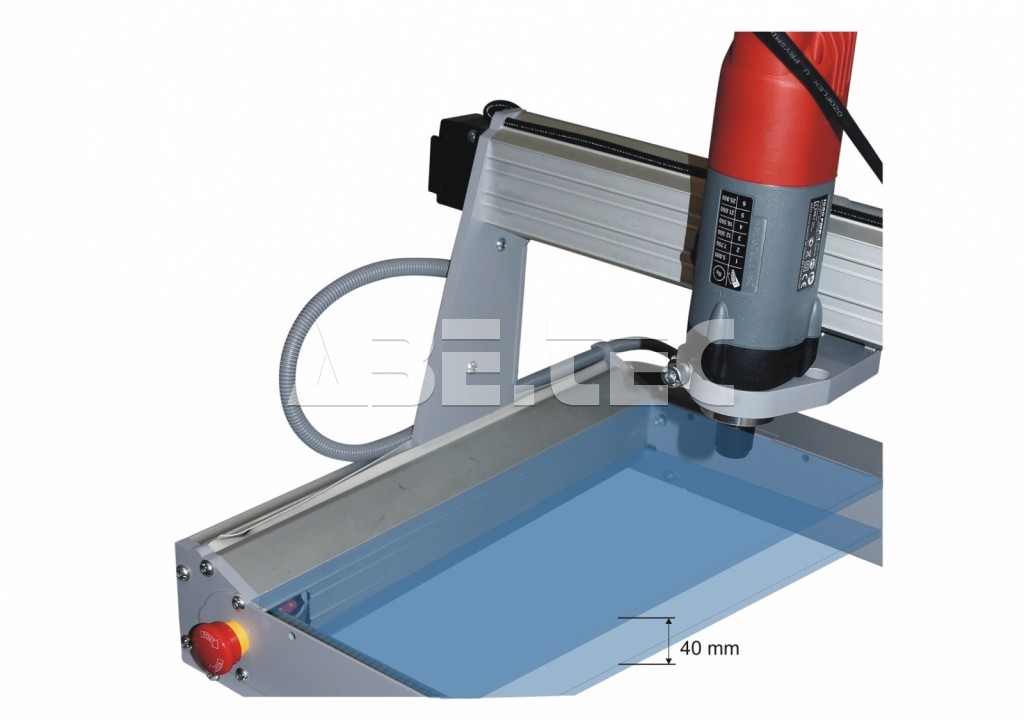

• Vďaka polohovateľnému stola môžu prechádzať obrobky s výškou (o svetlosti) 130 mm, 172 mm (neplatí pre veľkosť XL) či dokonca 205 mm v prípade práce bez stola.
• Presná vretena s lichobežníkovým závitom a stúpaním 3 mm na otáčku, montovaná plne na guľkových ložiskách, zaisťujú najrýchlejší možný pracovný cyklus s najvyššou presnosťou.
• Úchyt frézovacieho nástroja 43 mm pre frézovacie motory do 1 kW a hmotnosti 1.7 kg.
• Všetky káble sú skryté - žiadne vedenie vzduchom.
• Hardware (riadiace DPS) a softvér CNC Studio USB sú súčasťou dodávky.
• Žiadne vŕtanie, žiadne spájkovanie, žiadne lepenie! Jednotlivé diely sa len skrutkujú dohromady.
• Konštrukčné obrázková príručka bez textu po jednotlivých krokoch. Pri montáži stačí len sledovať obrázky.
• Distribútor spoločnosť ABE.TEC dodáva a zaisťuje k CNC frézke českej preklady, vzorové frézovacie súbory, poradenstvo po telefóne a emailu.

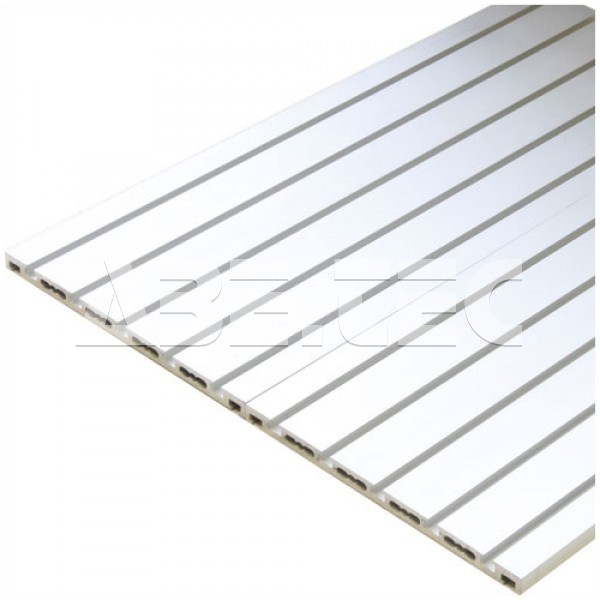

Hliníkový stôl s T-drážkami

• Robustný hliníkový stôl určený pre CNC frézy Next3D.
• T-drážky určené na pripevňovanie dosiek štandardnými skrutkami M5 so šesťhrannou hlavou.
• Skrutky na upevnenie.

Technické parametre

• Pracovná plocha: X-330 mm, Y-495 mm, Z-110 mm.
• Rozmery stola: 335 mm x 620 mm.
• Priechodná výška: 130 mm, 172 mm, alebo bez stola 205 mm.
• Uchytenie nástroja: 43 mm pre max. 1 kW a frézovacie vreteno 1,7 kg.
• Maximálne rozlíšenie: 0,00375 mm.
• Rýchlosť: až 4700 mm/min.
• Mŕtvy chod: cca 0,08 mm (možnosť nastavenia na 0,00 mm pomocou softvéru).
• Výška stroja: 420 mm.
• Presnosť opakovania: 0,03 mm/300 mm.
• G-CODE Processor. súčasťou dodávky.

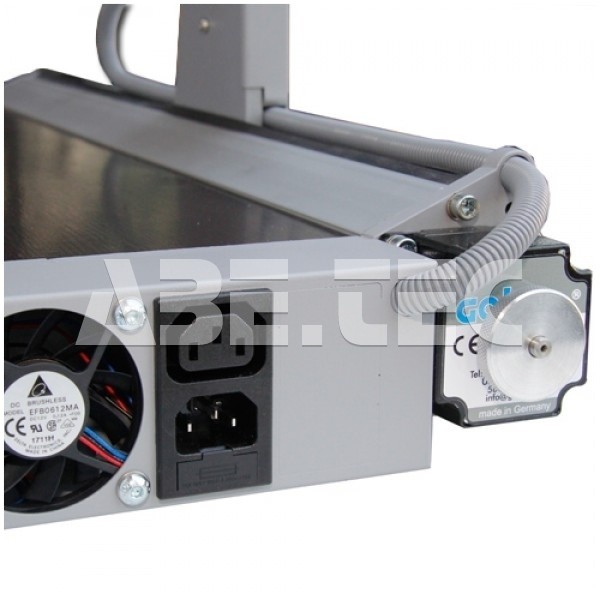

• Vstupné napätie 100-240 V.
• Uvedené parametre sú závislé od veľkosti a kvality frézovacích nástrojov (fréz), optimalizáciu pohybov frézovacie hlavy, prípadného chladenia obrobku a v konečnom dôsledku aj od starostlivosti nastavenie CNC frézky.
• Pracovná plocha neurčuje obrobiteľnosť materiálu. Maximálny rozmer obrobku je daný veľkosťou použitých frézovacích nástrojov.

Pokiaľ Vám niektoré informácie budú nejasné, neváhajte a kontaktujte naše techniky. Nezabúdajte, že CNC frézka je stroj, ktorý pracuje podľa pokynov obsluhy. Proces frézovanie má svoje zákonitosti a vyžaduje určité znalosti.
