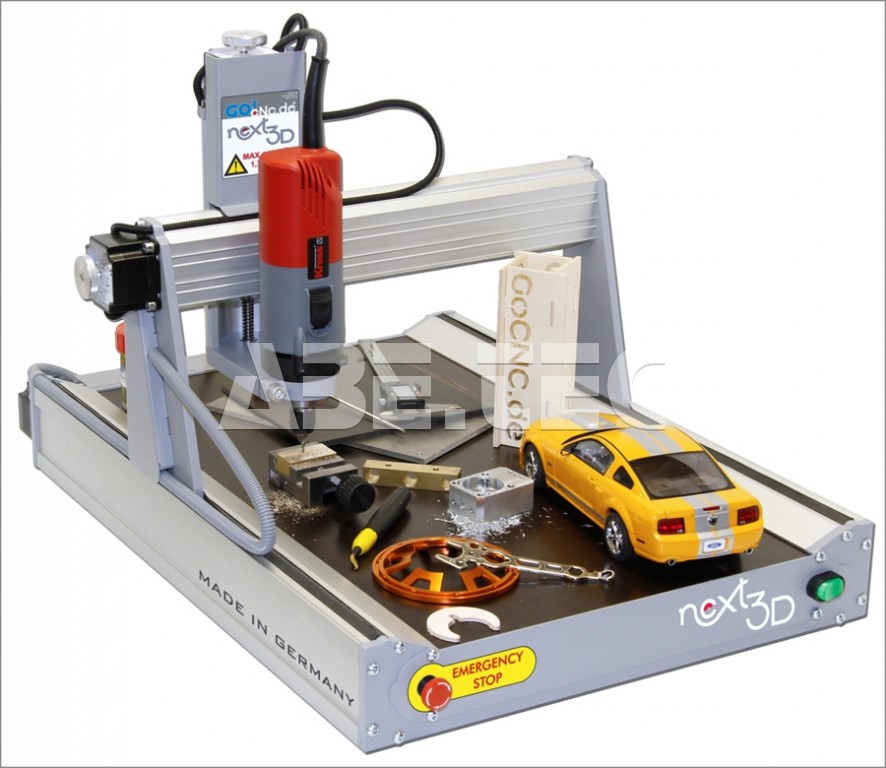

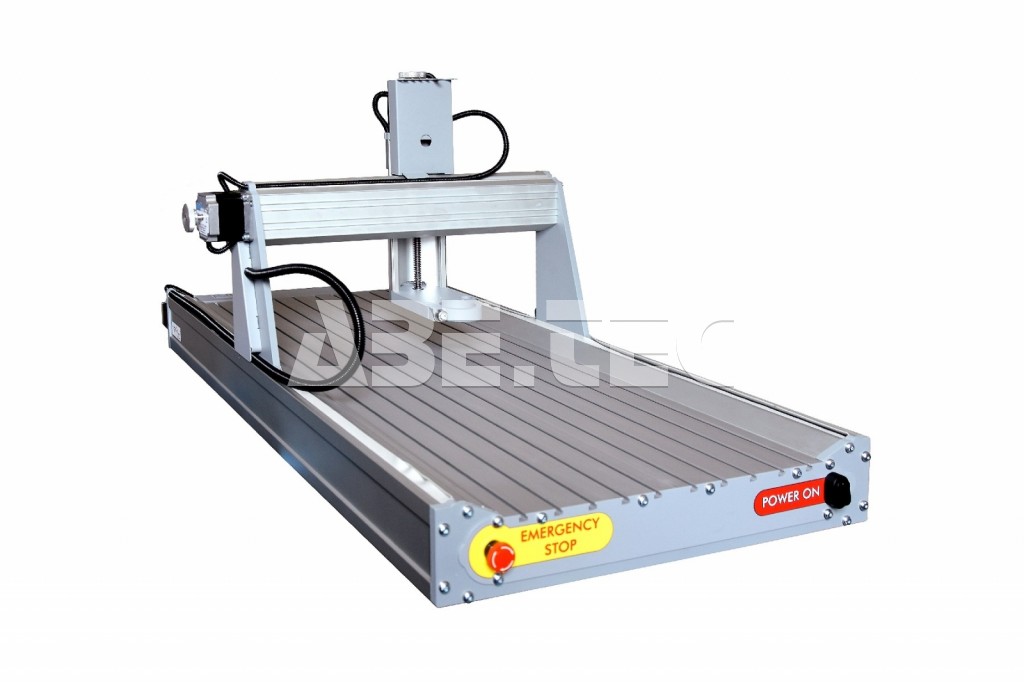

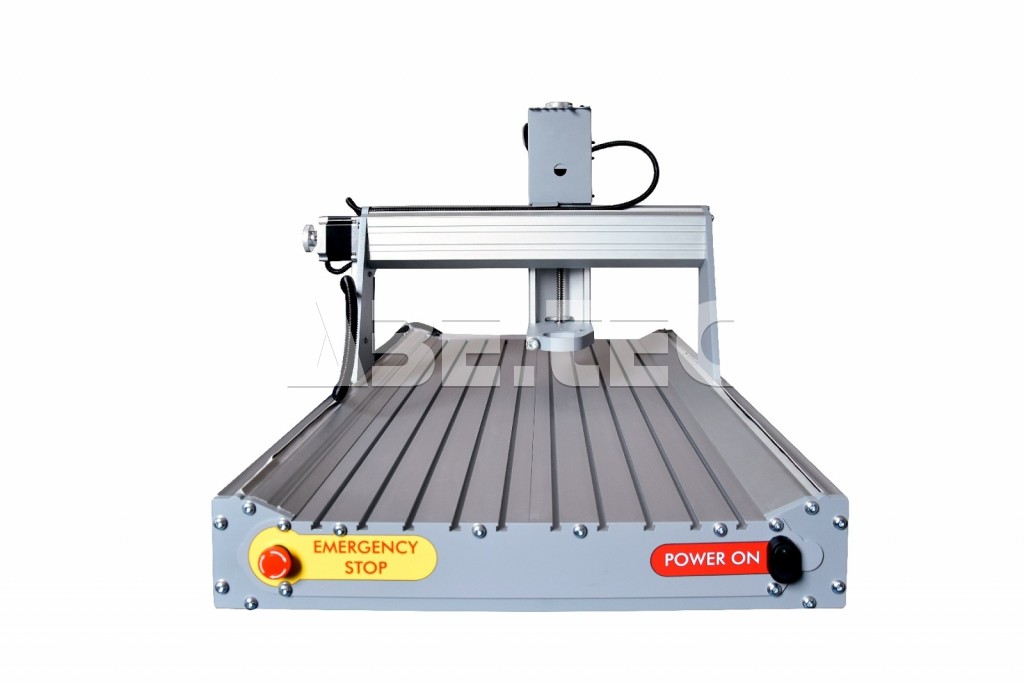

CNC frézka Next3D CNC Router L, veľkosť L, zostavená
Technický list
Popis
- CNC frézka určená na obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s elektronickými obvodmi, aj.
- CNC frézka zostavená.
Frézky radu Next 3D ®
Next3D® je nová séria frézok, ktorá bola v plnom rozsahu vyvinutá v spoločnosti goCNC a spĺňa všetky priania zákazníkov. Po dvoch rokoch vývoja je predstavené kvalitné zariadenia, v ktorom bol kladený veľký dôraz na bezporuchovú a pomerne ľahkú montáž, spoľahlivosť a dlhú životnosť zariadenia.
Jednoduchá obsluha a údržba, rozmanitosť, úplné vybavenie, najväčší možné pracovné rozmery pri najmenších možných rozmeroch zariadení, ako aj bezkonkurenčná cena a konštrukcie - to sú silné stránky frézky Next3D. Univerzálnosť frézky podporuje možnosť práce s rôznymi frézovacími vretenami, laserovú hlavou, dispenzními kartušami, rôznymi nožmi na rezanie rozličných materiálov, apod.
Modely Next 3D CNC serie všetkých rozmerov a Next 3D Nano sú zostavované, odskúšané a testované vo firme ABE.TEC, s.r.o. Modely Next 3D Evolution RTR sú dodávané od výrobcu. Všetky frézky sú podrobené kontrolnému testu.
Obrábanie vhodných materiálov
Rozsah frézky Next3D sa hodí k obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s plošnými spojmi, k ryteckým činnostiam, ako aj prácou v malom meradle na neželezných kovoch (hliník a mosadz). Najlepšie technika u doskového materiálu spočíva v priamom prilepenie k celému povrchu stola pomocou obojstrannej lepiacej pásky. Vďaka tejto metóde sa doska (obrábaný materiál) uprostred nedvíha a frézované časti sa nemôžu vytrhnúť, a zostanú prilepené k stolu. Iné upevňovacie pomôcky, ako je zverák, skrutkové úchytky, T-stôl je možné montovať na stôl bez akýchkoľvek problémov.
Hlavné vlastnosti
- Novo vyvinutý hliníkový profil bez torzie, s radom integrovaný funkcií znižuje výrobné náklady a zjednodušuje montáž.
- Lineárne vedenie na guľkových ložiskách je zárukou presného chodu bez vôle.
- Tichá a spoľahlivá, aktívne chladená, integrovaná elektronika riadenia v troch osiach, prispôsobená vášmu krokovému motoru, bola vyvinutá pomocou najmodernejšej SMT technológie a zaisťuje spoľahlivú prevádzku bez vibrácií.
- Riadenie pohonu prídavné 4. osi a elektronické ovládanie vretena.
- Jednoduché, priame ovládanie počítačovým softvérom prostredníctvom paralelného vstupu
- Pripojenie cez USB rozhranie je pomocou externého USB prevodníka. Týmto prevedením zostáva CNC frézka otvorená všetkým typom softvéru.
- Vzhľadom na pohon portálu dvojitým vretenom nie je možné portál naklápať.
- Vďaka polohovateľnému stola môžu prechádzať obrobky s výškou (o svetlosti) 130 mm, 172 mm (neplatí pre veľkosť XL) či dokonca 205 mm v prípade práce bez stola.
- Presná vretena s lichobežníkovým závitom a stúpaním 3 mm na otáčku, montovaná plne na guľkových ložiskách, zaisťujú najrýchlejší možný pracovný cyklus s najvyššou presnosťou.
- Úchyt frézovacieho nástroja 43 mm pre frézovacie motory do 1 kW a hmotnosti 1.7 kg.
- Všetky káble sú skryté - žiadne vedenie vzduchom.
- Hardware (riadiace DPS) a softvér CNC Studio USB sú súčasťou dodávky.
- Žiadne vŕtanie, žiadne spájkovanie, žiadne lepenie! Jednotlivé diely sa len skrutkujú dohromady.
- Konštrukčné obrázková príručka bez textu po jednotlivých krokoch. Pri montáži stačí len sledovať obrázky.
- Distribútor spoločnosť ABE.TEC dodáva a zaisťuje k CNC frézke českej preklady, vzorové frézovacie súbory, poradenstvo po telefóne a emailu.
Technické parametre
- Pracovná plocha: X-330 mm, Y-695 mm, Z-110 mm.
- Rozmery stola: 335 mm x 820 mm.
- Priechodná výška: 130 mm, 172 mm, alebo bez stola 205 mm.
- Uchytenie nástroja: 43 mm pre max. 1 kW a frézovacie vreteno 1,7 kg.
- Maximálne rozlíšenie: 0,00375 mm.
- Rýchlosť: až 4700 mm/min.
- Mŕtvy chod: cca 0,08 mm (možnosť nastavenia na 0,00 mm pomocou softvéru).
- Výška stroja: 420 mm.
- Presnosť opakovania: 0,03 mm/300 mm.
- CNC Studio USB softvér a hardvér súčasťou dodávky.
- Vstupné napätie 100-240 V.
- Uvedené parametre sú závislé od veľkosti a kvality frézovacích nástrojov (fréz), optimalizáciu pohybov frézovacie hlavy, prípadného chladenia obrobku a v konečnom dôsledku aj od starostlivosti nastavenie CNC frézky.
- Pracovná plocha neurčuje obrobiteľnosť materiálu. Maximálny rozmer obrobku je daný veľkosťou použitých frézovacích nástrojov.
Pokiaľ Vám niektoré informácie budú nejasné, neváhajte a kontaktujte naše techniky. Nezabúdajte, že CNC frézka je stroj, ktorý pracuje podľa pokynov obsluhy. Proces frézovanie má svoje zákonitosti a vyžaduje určité znalosti.
Obsah balenia
- Kompletné mechanika so skrutkami, atď.
- Kompletné elektronika a krokové motory.
- Všetky prepojovacie káble.
- Externé napájanie.

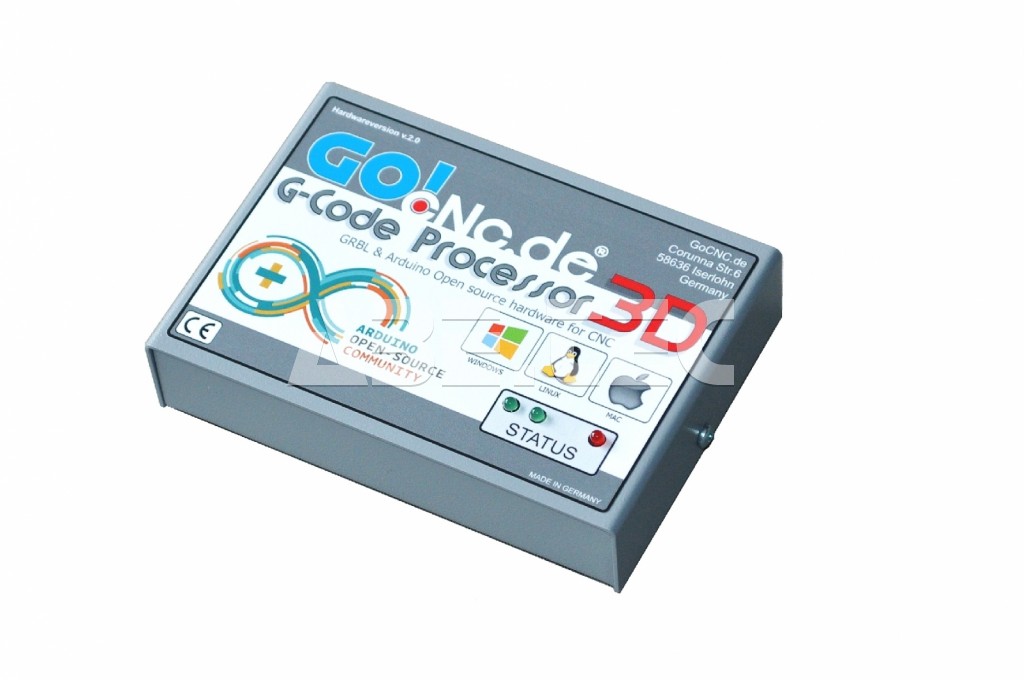

- CNC Studio USB Box (obsahuje softvér a LPT/USB interface).
- Manuál (v českom jazyku).
Model je dodávaný ako zostavený stroj. Neobsahuje frézovacie motor!
Technické dáta (16)
Technické dáta na porovnanie CNC frézka Next3D CNC Router L, veľkosť L, zostavená
Názov parametra | Hodnota |
---|---|
Rozmery pracovnej plochy | 335 x 820 mm |
Rozsah pohybu | X-330 mm, Y-695 mm, Z-110 mm |
Hĺbka pracovnej plochy | 130 mm |
Pracovná plocha | T-profil |
Rozmery (š x h x v) | 335 x 820 x 420 mm |
Rozlíšenie | 0.00375 mm |
Opakovateľnosť | 0,003 mm / 300 mm |
Výkon vretena | dle výběru vřetena W |
Kmitočet | 200 kHz |
Motor X,Y,Z | krokový, 1/2 až 1/6 krok s nastavitelnou cestou (3200 kroků) |
Uchytenie frézovacieho motora | 43 mm |
Rýchlosť pohybu | 40 mm/s |
Pohyb | 3 osy (3D) |
Software vo výbave | EstlCAM, licenční klíč |
Softvér voliteľne | Win PC, LinuxCNC, Galaad, EtslCAM, Filou, aj |
Napájanie | 110 - 230 V, 50 Hz, 0,8 A |
