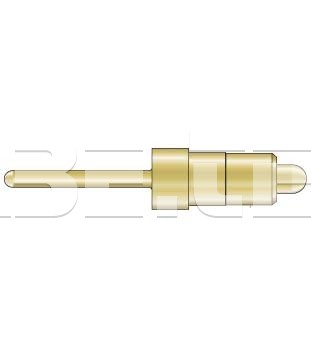

Batériová sonda, FK-454

• Kompaktný pružinový kontakt.
• Umožňuje rýchle a ľahko odpojiteľné pripojenie.

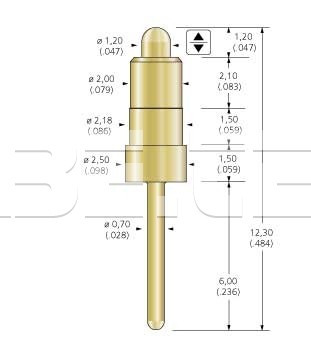

Technické údaje

• Celková dĺžka: 12,30 mm.
• Minimálna stredová rozteč: 2,70 mm.
• Výška nástavca: 6,30 mm.
• Sila pružiny: 1,0 N.
• Maximálny zdvih: 1,20 mm.
• Odporúčaný (menovitý) zdvih: 0,80 mm.
• Teplotný rozsah: od -55 °C do 250 °C.
• Typický elektrický odpor: 50 mΩ.
• Menovité elektrické prúdové zaťaženie: 3,0 A.

Materiály

• Piest: Cu zliatina, pozlátená.
• Hlaveň: nikel striebro, pozlátené.
• Pružina: nerezová oceľ.

Batériové sondy - rýchle a jednoduché pripojenie

Batériové sondy sú kompaktné pružinové kontakty ktoré sa bežne nepoužívajú na testovacie účely. Používajú sa na umožnenie rýchleho a ľahkého odpojiteľného pripojenia.

Veľa odpojiteľných spojení je prevedených zástrčkami. To dáva zmysel v mnohých prípadoch, ale nie vo všetkých. Pokiaľ ide o jednoduchosť a rýchlosť, výhodu majú spojenie s pružinovými kontaktmi. Zástrčky často na umiestnenie vyžadujú ďalší krok, a preto aj určitú presnosť. Okrem toho vybratie zástrčiek vytvára na zástrčku a zodpovedajúcu zásuvku určitú silu.

Pružinové spojenie sa uzavrie automaticky umiestnením zariadenia alebo výmenou komponentu. V prípade oddeľovania komponentov je to naopak: jednoducho ju vyberiete.
