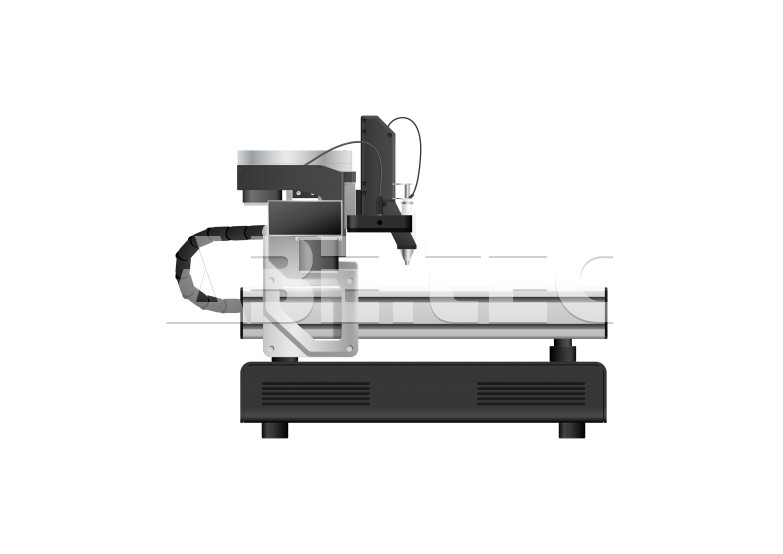

Automatický dispenser DOTLINER 08

DOTLINER 08 kombinuje vysoko presný dispenzer a XYZ portálový systém. Umožňuje technológiu dávkovania podľa objemu, času a tlaku, najmenšie objemy sú vydávané ako body, čiara alebo meander. Tvary s najvyššou opakovateľnosťou zostávajú nezávislé na zmenách a vplyve prostredia. Intuitívny design, rýchle zmeny procesu a možnosť spracovania širokej škály rôznych materiálov tvoria charakteristické vlastnosti zariadenia.

Zásobník a dávkovacia tryska môžu byť nezávisle temperované, dávkovacia tryska je štandardne vyhrievaná. To poskytuje opakovateľné výsledky dávkovania za konštantnej viskozity média aj použitie teplotne citlivých materiálov. DOTLINER 08 je spoľahlivým partnerom pre mikromontáž, opravu SMD a povrchovú montáž.

TOP funkcie

Dokumentácia
Sledovanie všetkých procesov výdaja prostredníctvom protokolovania kompatibilného s Industry 4.0.

Multifunkčnosť
Spracovanie dát Gerber, Extended Gerber, Excellon, HPGL, DXF, G-Code, Step, STL.

Výkon
Viskozita od 1 do 100 000 mPas.

Opakovateľnosť
Kompenzácia fluktuácie teploty pomocou trysky a kartuše s reguláciou teploty v rozsahu -15 K až 50 °C.

Veľkosť pracovného priestoru
620 x 800 x 100 mm; svetlá výška pre dosky / podklady s obzvlášť veľkými komponentmi.

Presnosť
1 nl rozlíšenie.

Materiály

• SMD lepidla
• alkohol
• silikóny
• tepelne vodivé lepidlá
• tavivá
• spájkovacie pasty
• vodné roztoky
• oleje
• tuky
• strieborné vodivé lepidlá
• tmely a ďalšie.

Procesy

• dávkovanie bodov
• dávkovanie línií
• mikrodávkovanie
• vyplňovacie dávkovanie
• lepenie
• povlaky
• glob top

Štandardné vybavenie

• kontrolná jednotka CLEVER DISPENSE 06 s 5 ccm dávkovacou hlavou
• motorizovaný XYZ portálový systém
• farebná zoom kamera s rozlíšením až 8 MP
• 4 x magnetické držiaky na DPS, 40,5 mm
• koľajnice na DPS, 40,5 mm
• testovacia bodová a stand-by platforma
• EASY DISPENSE 08 softvér
• manuál

Technická špecifikácia

• Maximálna veľkosť DPS: 620 x 800 mm.
• Presnosť: 50 µm.
• Rozsah pohybu: 490 x 420 x 120 mm.
• Rýchlosť pohybu: 500 mm/s.
• Akcelerácia pohybu: 3000 mm/s2.
• Rozlíšenie pohybu na osiach: 3,2 µm.
• Objem bodu: 0,001 – 5,0 mm3.
• Priemer bodu: ≥ 0,1 mm.
• Tlak v potrubí: 0,1 – 5,0 bar.
• Spätné vákuum: -20 mbar - 0 mbar.
• Vyhrievanie trysky: až 90 °C.
• Napájanie: 230 VAC / 140 VA.
• Vstupný tlak: 5,5 - 8 bar/bez vody alebo olejov.
• Rozmery: 900 x 790 x 650 mm.
• Hmotnosť: 70 kg.

Voliteľné príslušenstvo (na objednávku)

• Dávkovacia hlava: 3, 10, 30, 55 ccm.
• Senzor výšky: pre dávkovaciu hlavu.
• Kontrola teploty trysky: od 15 K pod izbovou teplotou do + 50 °C.
• Kontrola teploty cartridge: od 15 K pod izbovou teplotou do + 50 °C.
• Spodný predohrev: na vyžiadanie.
