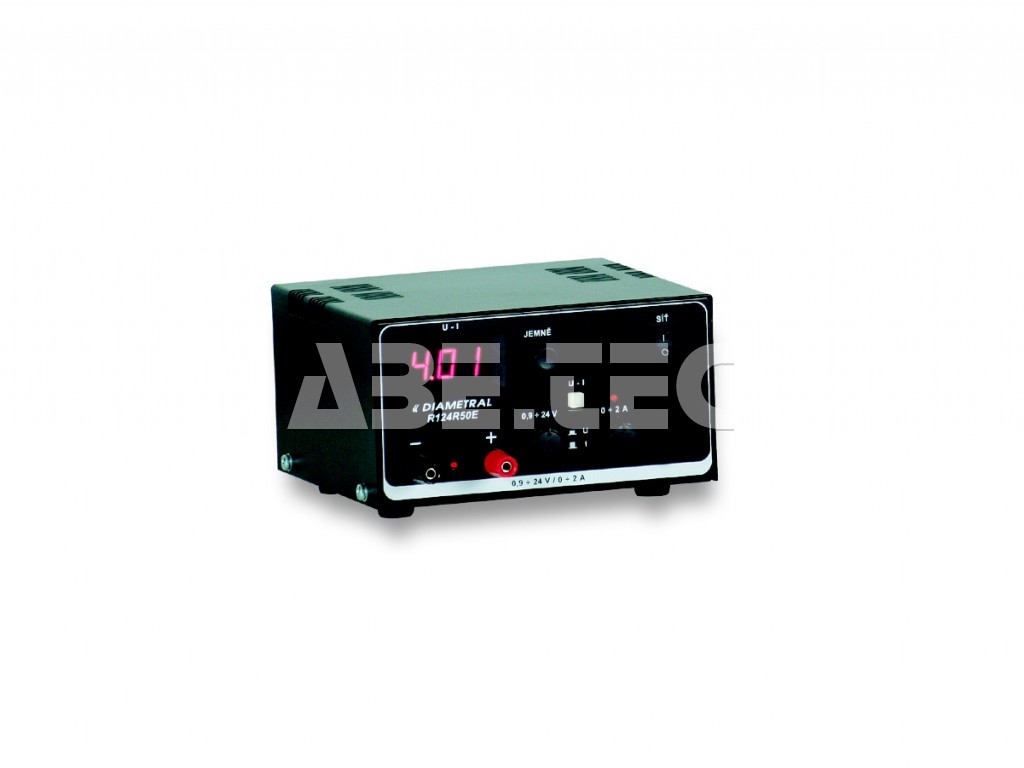

51008 Stab. reg. zdroj R124R50E-C-BL

Regulovateľný stabilizovaný zdroj R124R50E je určený pre napájanie jednoduchých prístrojov a všade tam, kde je potrebné plynule regulovať napätie v rozsahu 0.9 ÷ 24V s možnosťou nastavenia obmedzenia prúdu od 0 ÷ 2A.

Je vybavený jedným digitálnym LED displejom, ktorý môže zobrazovať napätie alebo prúd v závislosti na polohe prepínača. Výstupné napätie je možné regulovať pomocou potenciometrov "hrubo" a "jemne", požadovaný prúd sa nastavuje jedným potenciometrom. Indikácia obmedzenia prúdu je prevedená kontrolkou LED. Prítomnosť napätia na výstupe je signalizovaná kontrolkou LED.

Stabilizovaný regulovateľný zdroj R124R50E je pre prípad tepelného preťaženia vybavený tepelnou poistkou, ktorá v prípade nutnosti odpojí výstupné napätie od záťaže. Po vychladnutí je napätie na výstup opäť pripojené.

Celá elektronika je umiestnená v robustnom kovovom šasi s povrchovou úpravou Comaxit - čierna farba RAL 9005.

Popis funkcie:

Po zapnutí sieťového vypínača sa na displeji zobrazí, v závislosti na polohe ovládacieho tlačidla displeja, buď nastavené napätie, alebo prípadný odoberaný prúd. Na výstup zdroja je privedené nastavené napätie. Prítomnosť napätia na výstupe je indikovaná patričnú kontrolkou. Napätie stabilizovaného regulovateľného zdroja možno plynulo nastaviť v rozmedzí 0,9 ÷ 24V pomocou dvoch potenciometrov - hrubé a jemné. Požadované prúdové obmedzenie sa nastavuje jedným potenciometrom v rozsahu 0,0 ÷ 2A. Ak začne zdroj prúdovo obmedzovať, je táto skutočnosť signalizovaná kontrolkou LED nad gombíkom potenciometra prúdového obmedzenia.
