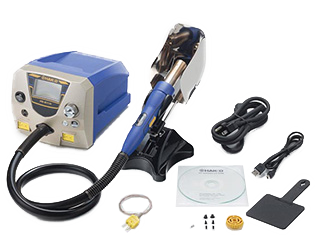

Teplovzdušná BGA opravárenská stanica HAKKO FR-811

• Profesionálna SMD teplovzdušná opravárenská stanica.
• Vákuový systém vyzdvihovania súčiastok.
• Kompletný rework systém na opravu SMD a BGA.
• Možnosť nastavenia kompletných teplotných profilov s 6-zónovým horúcim vzduchom a spodným predohrevom.
• Dvojité termočlánkové vstupy pre monitoring súčiastok a dosiek plošných spojov.
• Integrácia PC pomocou USB portu a HAKKO softvéru.
• Prídavný USB vstup pre flash disk, na ktorý môžete ukladať profily.
• Kapacita internej pamäte až na 50 profilov.
• Manuálny a automatický režim.
• Režim automatického učenia profilovania.
• Možnosť zaheslovania nastavených parametrov.
• ESD / antistatické prevedenie pre prácu s elektrostaticky citlivými súčiastkami.
• Nový displej s grafickým rozhraním a navigačným systémom, ktorý zjednodušuje operácie.
• Duálne T/C vstupy umožňujúce sledovanie teploty súčiastok a DPS.
• Bezpečné, presné a opakovateľné procesy.
• Automatický režim poskytuje plné programovanie profilov s až šiestimi etapami.
• Interné uloženie až 50 profilov s USB vstupom na ukladanie profilov.
• Vyhradený USB vstup pre integráciu FR-811 s PC softvérom.
• Integrovaný vákuový systém vyzdvihovania dielov s vizuálnym ukazovateľom na rúčke.
• Indikácia, ak je komponent kompletne preformátovaný.

Kombináciou teplovzdušnej opravárenskej stanice HAKKO FR-811 so spodným predohrevom C5023, držiakom DPS C5027 alebo stojanom C5028/C5029 a optickou sadou 999-267 vytvoríte kompletný a ekonomický opravárenský systém SMD, ktorý je ideálny pre DHS.

HAKKO FR-811 je kompatibilný so staršími generáciami trysiek pre FR-801, FR-802 a FR-803B. Nie je nutné používať adaptér

Technická špecifikácia:

• Vstupné napätie: 220-240 VAC 50/60 Hz.
• Príkon: 1200 W.
• Príkon stanice: 30 W.
• Príkon ohrevu: 1170 W.
• Zdroj vzduchu: turbína.
• Nastavenie vzduchu: 1 – 100% (max. 115 l/min).
• Vákuová funkcia: áno.
• Rozsah teploty: 50 – 600 °C.
• Vstupy pre termočlánky: 2 - typ K.
• Externé pripojenie: 1 – USB – A, 1 – USB – B.
• Prevádzkové režimy: manuálne alebo automatický.
• Pamäť: 50 x 6 úrovní + predohrev.
• Kontrola procesov: možnosť zaheslovania.
• Bezpečnostné automatické vypnutie: áno.
• Bezpečnostné automatické chladenie: áno.
• Predvoľby: 6 užívateľov, programovateľné.
• Dĺžka rúčky (bez kábla): 250 mm.
• Hmotnosť rúčky (bez kábla): 180 g.
• Trysky (nie sú súčasťou balenia): séria N51.
• Rozmery stanice: 160 x 145 x 220 mm.
• Hmotnosť stanice: 1,5 kg.
• Kompatibilita softvéru: iba Windows 7.
• Bezpečnostné schválenie: cMETus.
• ESD prevedenie: áno.

Kompletný teplovzdušný opravárenský systém s vynikajúcim pomerom ceny a výkonu

Všetky funkcie potrebné pre rework SMD v jednom kompaktnom systéme

Nízkonákladové SMD prepracovanie dokážete vykonať so systémom HAKKO FR-811, špeciálnym softvérom a príslušenstvom.

Vytvárajte kompletné teplotné profily so šesťzónovým horúcim vzduchom a spodným predohrevom Základný teplotný profil sa skladá z piatich dielov zobrazených vyššie. FR-811 môže poskytnúť 6 zón, v ktorých je riadená teplota, čas a prúdenie vzduchu. Preto môže mať FR-811 teplotný profil s plnou stupnicou, ktorá je blízka reflow profilom vytváraným reflow peciam.
Zaznamenávajte teplotné údaje Prepojením termočlánkov zahrnutých v FR-811 môžete merať a zaznamenávať teplotu komponentov alebo dosky. Okrem toho, v prípade, že je nastavené TC LINK, môže byť vykurovacie teleso automaticky riadené tak, aby teplota termočlánkov prepojených s komponentom alebo doskou sledovala nastavený profil.
Riaďte operácie na PC pomocou rôznych nastavení Prepojením FR-811 a počítača pomocou USB kábla a špeciálneho softvéru, dodávaného ako súčasť balenia, si zobrazíte sadu tepelných profilov a skutočné zmeny teploty v grafe v reálnom čase. Tiež zmeny tepelného profilu a jemné nastavenie profilov ľahko vykoná na počítači. Po vykonaní zmien je nutné nové zaslanie dát do stanice. Okrem toho môžete nastavené hodnoty a grafy uložiť do formátu CSV.
Prepojená prevádzka so spodným predohrevom FR-811 dokáže ovládať čas zapnutia a vypnutia spodného predohrevu a výkon spodného výhrevného telesa. Predohrev sa objednáva samostatne.

Vysoký výkon a veľký objem horúceho vzduchu na rýchle odstránenie komponentov

Nástroj poskytujúci silný prúd horúceho vzduchu umožňuje opravy plošných spojov s vysokou tepelnou kapacitou, ktoré vyžadujú vysoký objem vzduchu a vysoký výkon. Dostatočne horúci prúd vzduchu pre príslušný objem poskytuje aj vysoký výkon pre montáž na podklady s vysokou hustotou komponentov.

Nové užívateľsky prívetivé funkcie pre SMD rework

	Nový typ trysiek na zlepšenie teplotných charakteristík Nové trysky zlepšujú efektivitu práce vďaka jednotnému ohrevu teplým vzduchom vo vnútri trysky, ktorý je spôsobený otvormi na hornej časti trysky (len s BGA tryskami).
	Funkcia vákuového vyzdvihovania komponentov Funkcia vyzdvihovania komponentov pomocou vákua umožňuje ľahké vyberanie súčiastok. To sa vykoná iba potom, čo horúci vzduch sa roztopí spájkované spoje. Tento postup predchádza odlepovaniu povrchovej vrstvy spôsobenej nadmernou silou pri odstraňovaní komponentov.
	Indikátor vyzdvihnutia súčiastky Vďaka prednastavenej funkcii vyzdvihovania komponentov môžete automaticky vybrať súčiastku ihneď potom, čo je spájka roztavená. V rovnakej dobe sa objaví indikácia vybratia. Dokonca aj keď komponent a spájkované spoje nemôžete vidieť kvôli priloženej tryske, vďaka indikátoru súčiastku bezpečne zdvihnete.
	Ľahko čitateľný LCD displej Vďaka vysokej viditeľnosti LCD displeja ľahko skontrolujete rôzne nastavenia profilov alebo prevádzkový stav prístroja. Indikácie sú zobrazené pomocou grafiky, rovnako ako písmená a čísla, a preto informácie prečítate rýchlo a intuitívne.
	Multismerové otočné tlačidlo ovládača Ovládací gombík uľahčuje nastavovanie hodnôt zobrazovaných na LCD displeji. Existuje niekoľko spôsobov, ako sa tlačidlo pohybuje – točením, stláčaním, naklápaním hore, dole a do strán rýchlo určíte požadované parametre.
	Prepojenie s počítačom (USB I/F vstup) USB I/F zdierka umožňuje prepojenie prístroja s počítačom. Vyhradený softvér potom dokáže zobraziť a nahrávať rôzne nastavenia alebo údaje o teplote na obrazovke počítača av reálnom čase.
	USB pripojenie pre ľahký prenos dát Dáta môžu byť prenášaný pomocou USB flash disku, a to aj bez použitia počítača.
	Používajte klasické HAKKO trysky Zarovnaním drážok ľahko pripojíte klasické trysky k ohrevnej trubici. Predchádzajúce typy ohrevných trubíc (FR-810) majú dve časti. Aby bolo možné použiť klasické trysky, je nutné použiť konverzný adaptér, ktorý je súčasťou balenia HAKKO FR-810.

Jednoduché odstránenie trysiek a jednoduchá údržba

Trysky môžete rýchlo meniť, ak pracujete so širokou škálou komponentov. Konvenčné HAKKO trysky môžu byť použité pomocou špeciálneho konverzného adaptéra (voliteľné príslušenstvo). Výmena výhrevného telesa je tiež veľmi jednoduchá.

Rýchla výmena N51 trysiek	Jednoduchá výmena výhrevného telesa
Jednoduché odstránenie a pripojenie trysiek bez nástrojov	Jednoduché odstránenie štyroch skrutiek na výmenu telesa

Vytvorte jednoduchý teplotný profil

Funkcia časovača

Funkcia časovača slúži na riadenie času prevádzky. Zabraňuje prehriatiu komponentov a môže zlepšiť celkovú kvalitu prepracovania.

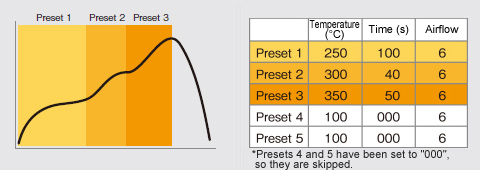

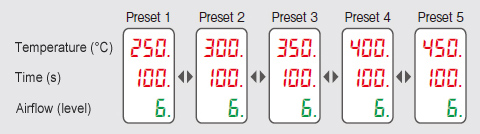

Reťazové predvoľby na vytvorenie jednoduchého teplotného profilu

Funkcia reťazového prednastavenia umožňuje vytvorenie jednoduchého teplotného profilu tým, že kombinuje niekoľko prednastavených podmienok (až 5 krokov). Zvyšuje efektivitu práce štandardizáciou pracovného času, zabraňuje prehriatiu komponentov, zlepšuje opakovateľnosť prevádzky a robí zložité rework operácie jednoduchšie.

Automatický režim spánku a automatická vypínacia funkcia

Pre zaistenie bezpečnosti a úsporu energie v čase, keď je rukoväť umiestnená v stojane, je aktivovaná funkcia automatického spánku a dochádza k chladeniu. V prípade, že rukoväť nebola odstránená z držiaka a je nečinná po dobu 30 minút, aktivuje sa funkcia automatického vypnutia.

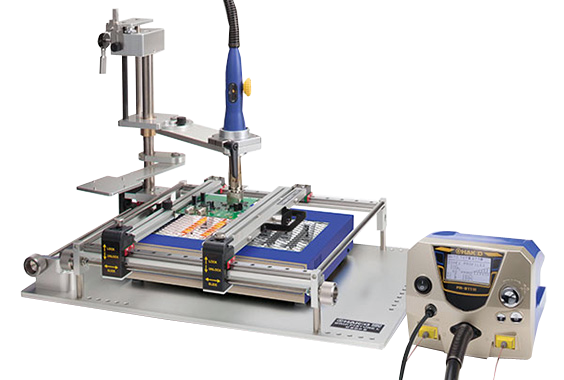

Montáž nízkonákladového systému opravy SMD

Systém nízkonákladového prepracovania môže byť zostavený z opravárenskej stanice, spodného predohrevu, držiaka dosky a upínacieho prípravku.
